Гусеничный кран ДЭК-801 80 тонн

Кран ДЭК-801 - это стреловой дизель-электрический полноповоротный самоходный кран на гусеничном ходу с максимальной грузоподъёмностью до 80 тонн.
Гусеничный кран ДЭК-801
  • Предназначен для строительных, погрузочно-разгрузочных и иных работ.
  • Питание от внешней электросети 380 В и от встроенной дизель-станции ∼100 кВт.
  • Передвижение с грузом до 50 тонн.
  • Температурный режим от -40 до +40°С.
  • Простота и надежность конструкции.
  • Навесное оборудование: сваебой, буровая, грейфер, электромагнит, вибропогружатель и прочие.
  • подробнее ▼

Купить кран ДЭК-801

цена нового крана
ДЭК-801

по запросу
гарантия до 18 мес.
цена крана ДЭК-801
после ревизии

по запросу
гарантия от 1 мес.

Мне нужно:


Технические характеристики крана ДЭК-801

Макс. грузоподъёмность
80 т
Передвижение с грузом
до 45/50 т
Макс. грузовой момент
331 тс·м
Стрела
18 ... 42 м
макс. г/п на стреле
80 ... 20 т
макс. высота подъёма
16,3 ... 39,9 м
макс. горизонтальный вылет
17 ... 35 м
Жёсткий гусёк
10 м
макс. г/п на жёстком гуське
10 ... 9,2 т
макс. высота подъёма
24,6 ... 47,9 м
макс. горизонтальный вылет
27 ... 44 м
БСО: башня
36 м
БСО: маневровый гусёк
15/24/29/37 м
макс. г/п на маневр. гуське
12,2 ... 6т
макс. высота подъёма
50,1 ... 70,7 м
макс. горизонтальный вылет
18 ... 40 м
Макс. глубина опускания
21,8 м
Крюковые обоймы
80(100) / 12,5 т
Вставки стрелы (башни)
6 / 12 м
Вставки маневрового гуська
5 / 8,75 м
Противовесы
22,4 т
Температура эксплуатации
-40...+40°C
Преодолеваемый уклон
17 °
Удельное давление на грунт, кг/см²
1
Скорость передвижения
8,3 м/мин
Скорость вращения, об/мин
0,2...0,4
Угол поворота
360°
Время полного изменения вылета крюка (мин:сек)
3:20
Скорость подъёма, м/мин
главный подъём
4,3...25,6
вспомогательный подъём
20,6
Скорость опускания, м/мин
главный подъём
4,3...25,6
вспомогательный подъём
20,6
Посадочная скорость, м/мин
главный подъём
0,65...3,8
вспомогательный подъём
7,21
Питание от внешн. электросети
380 В, 50 Гц
Встроенная электростанция (ДГУ):
дизельный двигатель
ЯМЗ-238
средний расход топлива
~24 л/ч
мощность генератора
100 кВт
топливный бак
280 л
Опорный контур
~5,2*5,4 м
Радиус поворота платформы
6,2 м
Габариты (Д*Ш*В)
9,22*5,4*3,97 м
Масса крана с основной стрелой
83,5 т


Габаритные размеры крана ДЭК-801

Габаритные размеры крана ДЭК-801



Грузовысотные характеристики крана ДЭК-801



ДЭК-801: грузовысотная характеристика главного подъёма (на стреле)

Кран ДЭК-801: грузовысотная характеристка главного подъёма
Грузовысотная характеристика главного подъёма
крана ДЭК-801
  • Основная стрела 18м наращивается до 42м вставками 6 и/или 12м. При наращивании стрелы максимальная грузоподъемность снижается.
  • Подъём груза осуществляется на главном 80-тонном крюке.
  • При установке жёсткого гуська, грузоподъёмность главного подъёма уменьшается.
Главный подъём крана ДЭК-801 Подъём на стреле крана ДЭК-801 Основной подъём на стреле крана ДЭК-801
Кран ДЭК-801: схема главного подъёма
Схема главного подъёма
крана ДЭК-801





ДЭК-801: грузовысотная характеристика вспомогательного подъёма (на жёстком гуське 10м)

Кран ДЭК-801: грузовысотная характеристка вспомогательного подъёма
Грузовысотная характеристика вспомогательного подъёма
крана ДЭК-801
  • На стрелу длиной от 18 до 42м устанавливается неподвижный жёсткий гусёк длиной 10м для увеличения подстрелового пространства и более быстрой работы с лёгкими грузами.
  • Подъём груза производится на вспомогательном 12,5-тонном крюке, при этом сохраняется возможность работы главным 80-тонным крюком. Использование крюков попеременное.
Жёсткий гусёк на кране ДЭК-801 Вспомогательный подъём на жёстком гуське крана ДЭК-801
Кран ДЭК-801: схема вспомогательного подъёма
Схема вспомогательного подъёма
крана ДЭК-801





ДЭК-801: грузовысотная характеристика башенно-стрелового исполнения (БСО: башня + маневровый гусёк)

Кран ДЭК-801: грузовысотная характеристка БСО
Грузовысотная характеристика башенно-стрелового исполнения (БСО) крана ДЭК-801
  • Неподвижная вертикально стоящая стрела длиной 36м выполняет функцию башни, на вершину которой устанавлен маневровый (подвижный) гусёк длиной от 15,25м до 37,75м для достижения наибольшего горизонтального вылета и наибольшей высоты.
  • Подъём груза производится на 12,5-тонном крюке.
Башенно-стреловое оборудование крана ДЭК-801 (БСО) ДЭК-801: БСО - башня и маневровый гусёк
Схема башенно-стрелового оборудования крана ДЭК-801
Схема башенно-стрелового исполнения (БСО) крана ДЭК-801




Описание гусеничного крана ДЭК-801

Кран ДЭК-801 применяется в промышленном и инфраструктурном строительстве крупномасштабных объектов, при монтаже тяжеловесных крупногабаритных конструкций и оборудования, а также для обслуживания складских и логистических комплексов.

— Основная стрела 18м увеличивается до 42м за счет вставок с быстромонтируемыми соединениями длиной 6м и 12м.
— Жёсткий гусёк крана ДЭК-801 длиной 10м с крюком вспомогательного подъёма обеспечивает подъём грузов до 10тн.
— Для работы возле высотных сооружений ДЭК-801 комплектуется БСО: маневровым (управляемым) гуськом длиной 15,25 / 24 / 29 / 37,75 метров.
— Питание крана может осуществляться как от встроенной дизель-станции мощностью от 90-100кВт, так и от внешней электросети 380В 50Гц, обеспечивая экологичность и бесшумность работы в городских условиях, а также существенную экономию топлива.

— Дизель-генераторная станция может использоваться как дополнительный источник электроэнергии для различных нужд объекта.
— Возможно перемещение крана с грузом массой до 45/50тн с максимальной скоростью 0,5 км/ч.
— Стандартизованное управление краном хорошо знакомо большинству операторов.
— Простота технических решений крана ДЭК-801 обеспечивает минимальную продолжительность технического обслуживания.
— Приспособлен для различных климатических поясов: от экваториального до арктического.

Прибор безопасности крана ДЭК-801

Система безопасности


Безопасность работы гусеничного крана КС-8165 обеспечивается комплексом приборов, включающим компьютеризированный ограничитель нагрузки, осуществляющий защиту от опрокидывания и перегрузки, а также защиту при работе в зоне ЛЭП, ведет запись и регистрацию нагрузок. Система безопасности соответствует требованиям Ростехнадзора.



Способы транспортировки крана ДЭК-801

Транспортировка по железным дорогам

По железным дорогам кран ДЭК-801 транспортируется в частично разобранном состоянии на трех (или четырех - для БСО) ж/д платформах.

Транспортировка автотранспортом

По дорогам общего назначения транспортировка крана ДЭК-801 может быть произведена с использованием трала г/п 40т, площадки для негабаритного корня стрелы и нескольких стандартных фур.

Транспортировка самоходом

В пределах строительного объекта и на небольшие расстояния кран может передвигаться своим ходом со скоростью 0,5 км/ч.

Перевозка на трале крана ДЭК-801



Фото гусеничного крана ДЭК-801

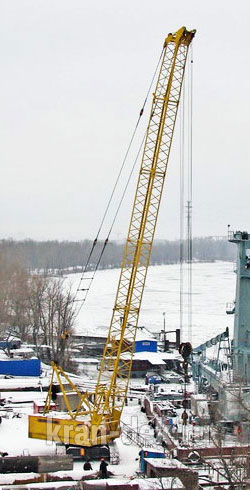

  1. Фото крана ДЭК-801
  2. Кран ДЭК-801
  3. Гусеничный кран ДЭК-801
  4. Кран ДЭК-801 (80 тонн)
  5. Гусеничная балка крана ДЭК-801
  6. Ведущее колесо крана ДЭК-801
  7. Натяжное колесо крана ДЭК-801
  8. Поддерживающие катки крана ДЭК-801
  9. Опорные катки крана ДЭК-801
  10. Механизм передвижения крана ДЭК-801
  11. Гусеничные тележки крана ДЭК-801
  12. Кабина управления крана ДЭК-801
  13. Дизель-генераторная установка крана ДЭК-801
  14. Лебедки крана ДЭК-801
  15. Машинный зал крана ДЭК-801
  16. Электрошкаф крана ДЭК-801
  17. Упоры стрелы крана ДЭК-801
  18. Стрела крана ДЭК-801
  19. Канатоблочная система крана ДЭК-801
  20. Кран ДЭК-801 поднимает груз
  21. Кран ДЭК-801 с жёстким гуськом
  22. Кран ДЭК-801 на трале
  23. Стрела и тележки крана ДЭК-801 на трале
  24. Автотранспортная перевозка крана ДЭК-801 на трале
  25. Кран ДЭК-801 с жёстким гуськом на стройке
  26. Кран ДЭК-801 со стрелой в порту
