Гусеничный кран СКГ-40/6340 тонн
Кран СКГ-40/63 - это монтажный стреловой дизель-электрический полноповоротный самоходный кран на гусеничном ходу с максимальной грузоподъемностью 40т (для специсполнения - 63т).
- Предназначен для строительно-монтажных, погрузочно-разгрузочных и иных работ.
- Питание от внешней электросети 380 В и от встроенной дизель-станции ∼75 кВт.
- Передвижение с грузом до 40 тонн.
- Подъем груза до 63т на спец. короткой стреле.
- Температурный режим от -40 до +40°С.
- Навесное оборудование: сваебой, буровая, грейфер, электромагнит, вибропогружатель и др. подробнее ▼
Технические характеристики крана СКГ-40/63
Макс. грузоподъемность
40 т
Макс. г/п специсполнения
63 т
Передвижение с грузом
до 40 т
Макс. грузовой момент
184 тс·м
Стрела ▼
15 ... 30 м
макс. г/п на стреле
40 ... 15 т
макс. высота подъема
14 ... 28,5 м
макс. горизонтальный вылет
14 ... 25 м
Жесткий гусек ▼
5 м
макс. г/п на жестком гуське
5 т
макс. высота подъема
19 ... 34 м
макс. горизонтальный вылет
19 ... 29 м
БСО: башня ▼
25 / 30 м
БСО: маневровый гусек ▼
10,5 ... 25,6 м
макс. г/п на маневр. гуське
18 ... 7,5т
макс. высота подъема
34 ... 53 м
макс. горизонтальный вылет
12,5 ... 27,5 м
Макс. глубина опускания
3 м
Крюковые обоймы
40 / 20 / 5т
Вставки стрелы (башни)
5 / 10 м
Вставки маневрового гуська
5 / 10 м
Противовесы
14; 6,1; (3,5) т
Температура эксплуатации
-40...+40°C
Преодолеваемый уклон
12°
Скорость передвижения
16,7 м/мин
Скорость вращения, об/мин
0,3
Угол поворота
360°
Время изменения вылета крюка
2,3 мин
Скорость подъема, м/мин
главный подъем
5,6
вспомогательный подъем
5,6
Скорость опускания, м/мин
главный подъем
5,6
вспомогательный подъем
5,6
Посадочная скорость, м/мин
главный подъем
0,4
Опорный контур
~4 х 4,1 м
Радиус поворота
4 м
Питание от внешн. электросети
380 В, 50 Гц
Встроенная электростанция (ДГУ):
дизельный двигатель
К-661 и др.
средний расход топлива
от 23,5 л/ч
вместимость топливного бака
300 л
мощность генератора
75 кВт
Удельное давление на грунт, кг/см2
0,9
Масса крана с основной стрелой
58,8 т
Габариты (Д*Ш*В)
6,5х4,1х6,65 м

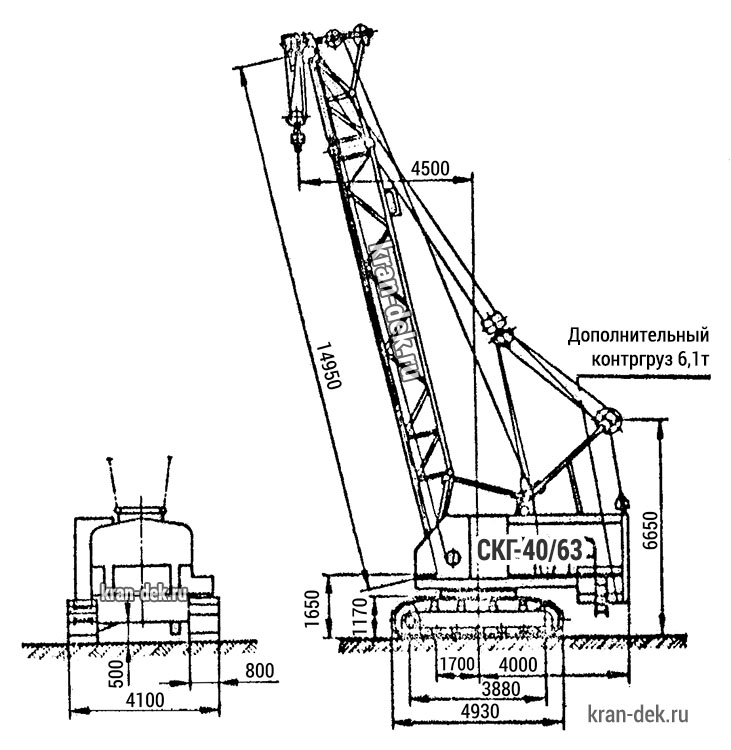

Габаритные размеры крана СКГ-40/63
Грузовысотные характеристики крана СКГ-40/63

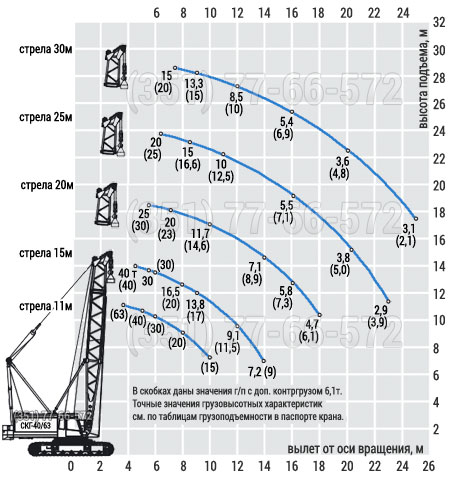

СКГ-40/63: грузовая характеристика главного подъема (на стреле)
Грузовысотная характеристика главного подъема
крана СКГ-40/63
крана СКГ-40/63
- Основная стрела 15м наращивается до 30м при помощи 5-ти и 10-метровых вставок. При наращивании стрелы максимальная г/п снижается.
- Подъем груза производится на главном 40-тонном крюке.
- При установке жесткого гуська, грузоподъемность главного подъема снижается.

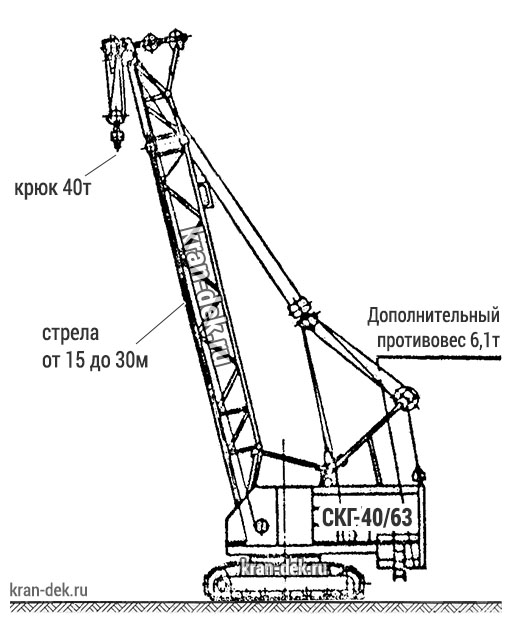

Схема главного подъема
крана СКГ-40/63
крана СКГ-40/63

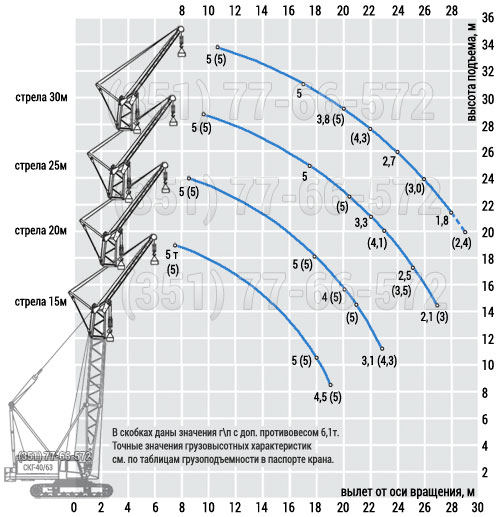

СКГ-40/63: грузовая характеристика вспомогательного подъёма (на жёстком гуське 5м)
Грузовысотная характеристика вспомогательного подъема
крана СКГ-40/63
крана СКГ-40/63
- На стрелу длиной от 15 до 30м устанавливается неподвижный жесткий гусек длиной 5м для увеличения подстрелового пространства и более быстрой работы с меньшими грузами.
- Подъем груза производится на вспомогательном 5-тонном крюке на гуське, при этом сохраняется возможность работы главным 40-тонным крюком на стреле. Использование крюков попеременное.

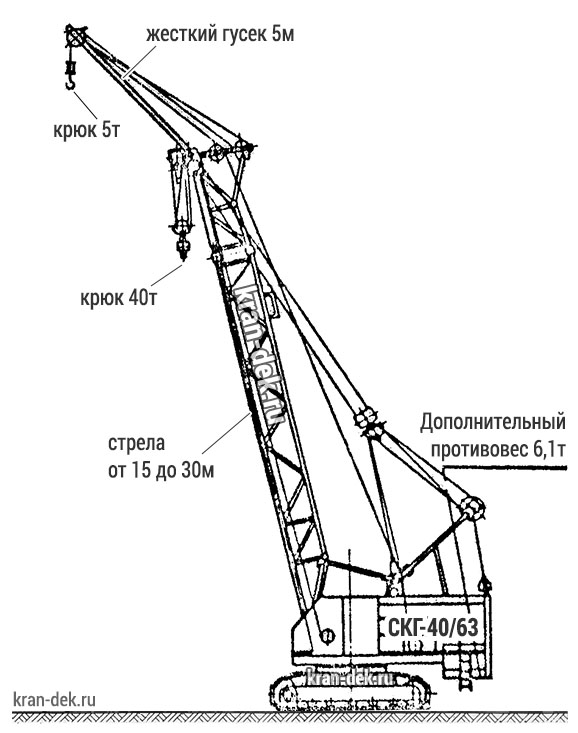

Схема вспомогательного подъема
крана СКГ-40/63
крана СКГ-40/63

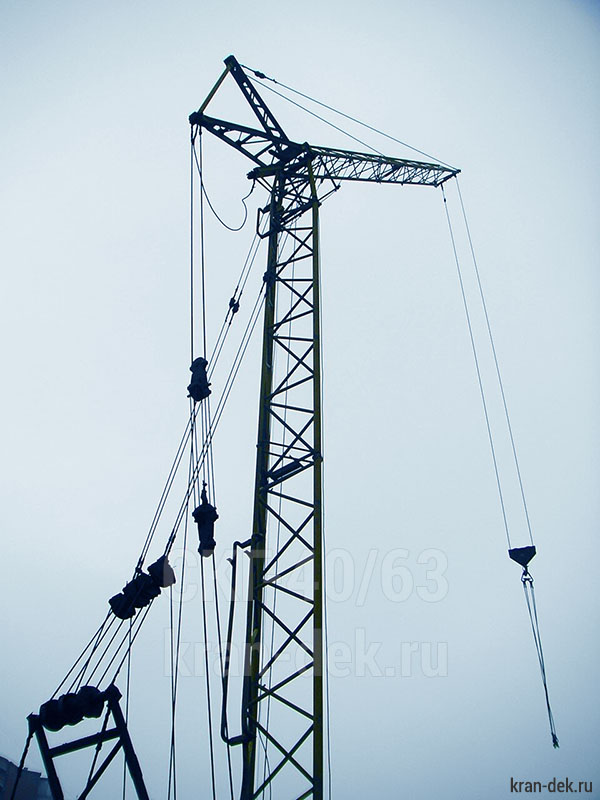

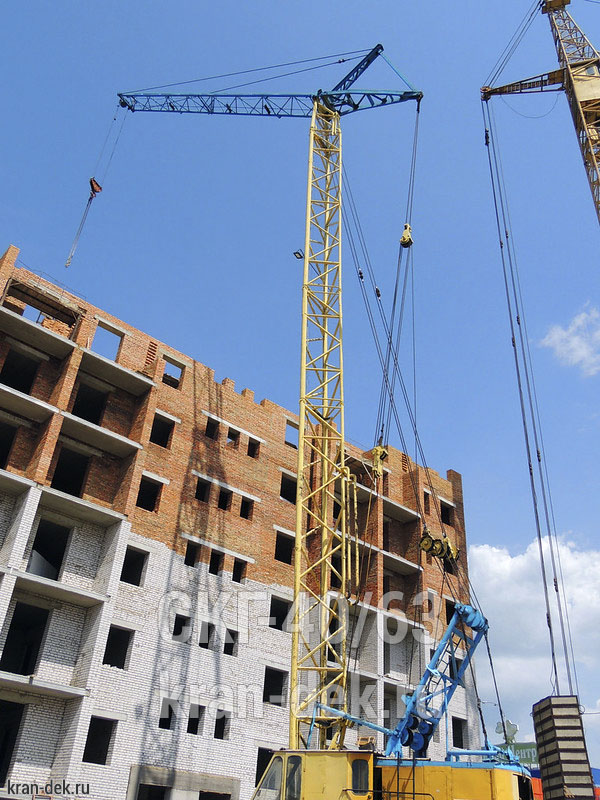

СКГ-40/63: башенно-стреловое исполнение (БСО: башня + маневровый гусек)

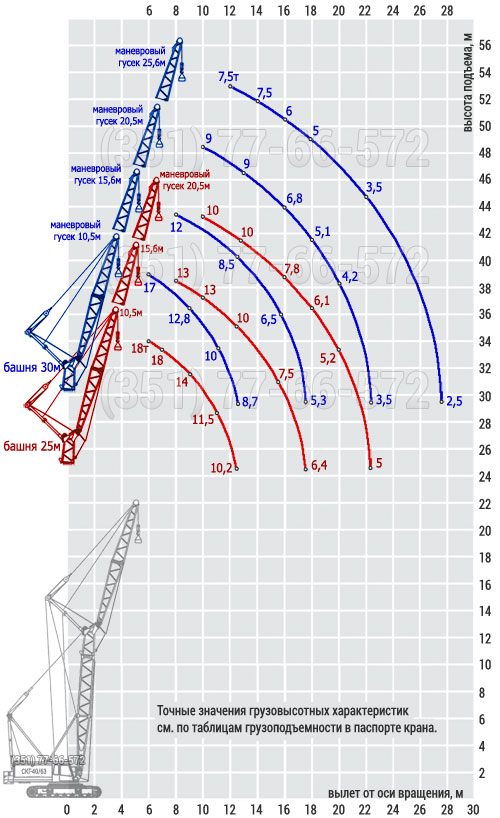

Грузовысотная характеристика башенно-стрелового исполнения (БСО) крана СКГ-40/63
- Неподвижная вертикально стоящая стрела 25 или 30м выполняет функцию башни, на вершину которой установлен маневровый (подвижный) гусек длиной от 10,5м до 25,6м для достижения бо́льшего горизонтального вылета и бо́льшей высоты.
- Подъем груза производится на 20-тонном крюке.
Схема башенно-стрелового исполнения (БСО) крана СКГ-40/63
Описание гусеничного крана СКГ-40/63
СКГ-40 / 63 — дизель-электрический полноповоротный стреловой самоходный кран на гусеничном ходу, — предназначен для механизации строительных, монтажных и погрузочно-разгрузочных работ в строительном и промышленном секторах производства. Гусеничные краны СКГ-40/63 выполняют широчайший диапазон задач: от стадии нулевого цикла до финального завершения кровли зданий и высотных сооружений. Благодаря простоте конструкторских решений кран СКГ-40/63 зарекомендовал себя как максимально надежная грузоподъемная машина, приспособленная для эскплуатации в различных производственных условиях. | ||
— Основная стрела длиной 15 м наращивается до 30 м решетчатыми вставками при помощи безрезьбовых соединений, обеспечивая быстрый монтаж стрелового оборудования. — На основной стреле может быть установлен жесткий (неподвижный) гусек диной 5 м с крюком вспомогательного подъема с максимальной грузоподъемностью 5 т. — На укороченной основной стреле 11,6 м (с дополнительным контргрузом) максимальная грузоподъемность крана увеличивается до 63т. — Кран может перемещаться с грузом до 40 т со скоростью до 1 км/ч по строительной площадке. — Крану СКГ-40/63 не требуется специально подготовленная площадка для работы (при соблюдении уровня уклона). Гусеничный ход обеспечивает проходимость и хорошую устойчивость в разнообразных условиях. — Гусеничный ход и привод крана позволяют выполнять разворот на кривых любого радиуса, в т.ч. и на месте. — СКГ-40/63 широко применяется для механизации строительных, монтажных и погрузочно-разгрузочных работ. | — Кран СКГ-40 / 63 оборудован отапливаемой, теплозащищенной, шумоизолированной кабиной с электроизоляцией пола. Из кабины обеспечивается хорошая видимость рабочей зоны и зоны расположения подъемных лебедок. — Силовые электроагрегаты крана питаются от внешнего источника электроснабжения 50 Гц 380 В, либо от внутренней электростанции. — Встроенная дизель-генераторная установка (электростанция) выполнена в виде комбинации дизеля и генераторной установки мощностью до 90 кВт. — Запитка от внешнего электроисточника обеспечивает бесшумный и экологичный режим работы, что немаловажно в черте города, а также минимизирует затраты на дизельное топливо. — Кран приспособлен для работы в температурном диапазоне от -40 до +40 град С. — Относительная простота конструкции обеспечиваает быстрый монтаж крана и его ввод в эксплуатацию при минимальных трудозатратах. — Стандартизированное управление краном СКГ-40/63 довольно хорошо знакомо большинству крановщиков. | |
 | Система безопасности крана СКГ-40 / 63Безопасность работы гусеничного крана СКГ-40/63 обеспечивается специальным комплексом устройств, включающим в себя компьютеризированный блок ограничения нагрузки, выполняющий роль защиты от перегрузки и опрокидывания крана, также им обеспечивается защита вблизи зоны линий электропередач. Ведется постоянная запись и регистрация рабочих нагрузок . Система безопасности соответствует всем требованиям Ростехнадзора. |

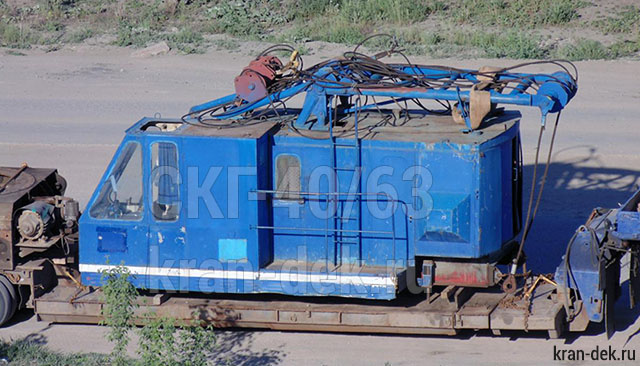

Способы транспортировки крана СКГ-40/63
Транспортировка по железным дорогамПо железным дорогам кран СКГ-40/63 транспортируется в частично разобранном (транспортном) состоянии: на двух жд платформах г/п по 60 тонн в соответствии с имеющимися схемами погрузки.Транспортировка по автодорогамПо автомобильным дорогам общего назначения перебазировка крана СКГ-40 / 63 осуществляется при помощи автоприцепа грузоподъемностью 40 т (трал с оформлением разрешения на негабаритную перевозку) и нескольких бортовых тягачей (стреловое, портальное оборудование, гусеничные балки, противовесы и проч).Транспортировка самоходомНа небольшие расстояния (например, в пределах строительной площадки) кран СКГ-40/63 может перемещаться самоходом со скоростью 1 км/ч. |  |
Электросхема крана СКГ-40/63
 Кран СКГ-40/63: схема электрическая принципиальная (1 лист: [1] ) |
Вся приведенная информация носит ознакомительный характер. Отдельные характеристики, параметры и внешний вид могут отличаться от приведенных. Точные значения параметров вашего крана смотрите в прилагаемой к нему документации.
