Гусеничный кран ДЭК-36136 тонн
Кран ДЭК-361 – это монтажный стреловой дизель-электрический полноповоротный самоходный кран на гусеничном ходу с максимальной грузоподъемностью до 36 тонн. Ранее до 2015г. выпускалась гидравлическая модель ДЭК-361.
- Предназначен для строительно-монтажных, погрузочно-разгрузочных и иных работ.
- Питание от внешней электросети 380 В или от встроенной дизель-станции ∼60 кВт.
- Передвижение с грузом до 32 тонн.
- Сдвижной ход и функция самомонтажа.
- Температурный режим от -40 до +40°С.
- Навесное оборудование: сваебой, буровая, грейфер, электромагнит, вибропогружатель и др. подробнее ▼
Технические характеристики крана ДЭК-361
Макс. грузоподъемность
40 т
Передвижение с грузом
до 32 т
Макс. грузовой момент
164 т·м
Стрела
15 ... 40 м ▼
макс. г/п на стреле
36 ... 9 т
макс. высота подъема
14 ... 38,5 м
макс. горизонтальный вылет
15 ... 36 м
Жесткий гусек
5 / 10 м ▼
макс. г/п на жестком гуське
7 / 7 т
макс. высота подъема
43 / 47 м
макс. горизонтальный вылет
37 / 38 м
БСО: башня
22 / 27 / 32 м ▼
БСО: маневровый гусек
15 / 20 / 25 м ▼
макс. г/п на маневр. гуське
9 ... 4,8т
макс. высота подъема
35,5 ... 55 м
макс. горизонтальный вылет
18 ... 29 м
Макс. глубина опускания
3 м
Крюковые обоймы
36 / 12,5 т
Вставки стрелы (башни)
5 / 10 м
Вставки маневрового гуська
5 м
Противовесы
12 т
Температура эксплуатации
-40...+40°C
Преодолеваемый уклон
10 °
Скорость передвижения
16,7 м/мин
Скорость вращения
0...1 об/мин
Угол поворота
360°
Время полного изменения вылета стрелы
143 сек
Скорость подъема, м/мин
главный подъем
5...20
вспомогательный подъем
Скорость опускания, м/мин
главный подъем
5...20вспомогательный подъем
Посадочная скорость, м/мин
главный подъем
0...0,5
Опорный контур
4,3 х 5
Радиус ометания, м
4,65
Питание от внешн. электросети
380 В, 50 Гц
Встроенная электростанция:
дизельный двигатель
ММЗ-246.4 77кВт
средний расход топлива
16 л/ч
генератор
60 кВт
Удельное давление на грунт
0,77 кг/см²
Масса крана с основной стрелой
48,2 т
Габариты в трансп. полож. (Д*Ш*В)
13,9*3,2/4,5*3,1 м

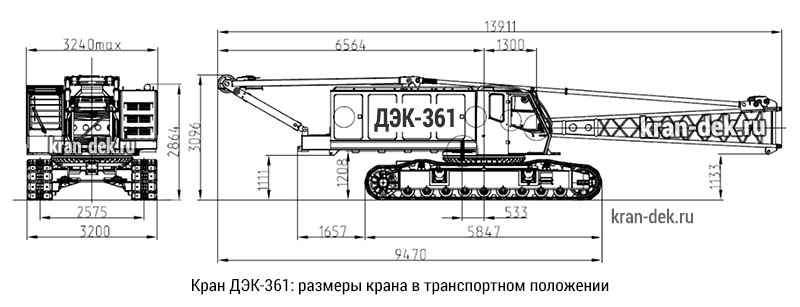

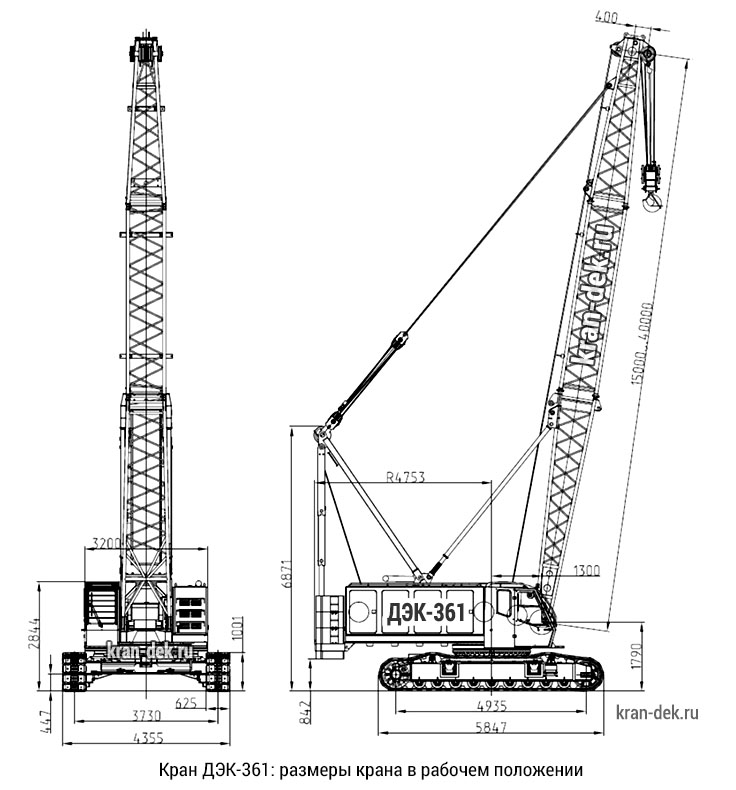

Габаритные размеры крана ДЭК-361
Грузовысотные характеристики крана ДЭК-361
ДЭК-361: грузовая характеристика главного подъема (на стреле)

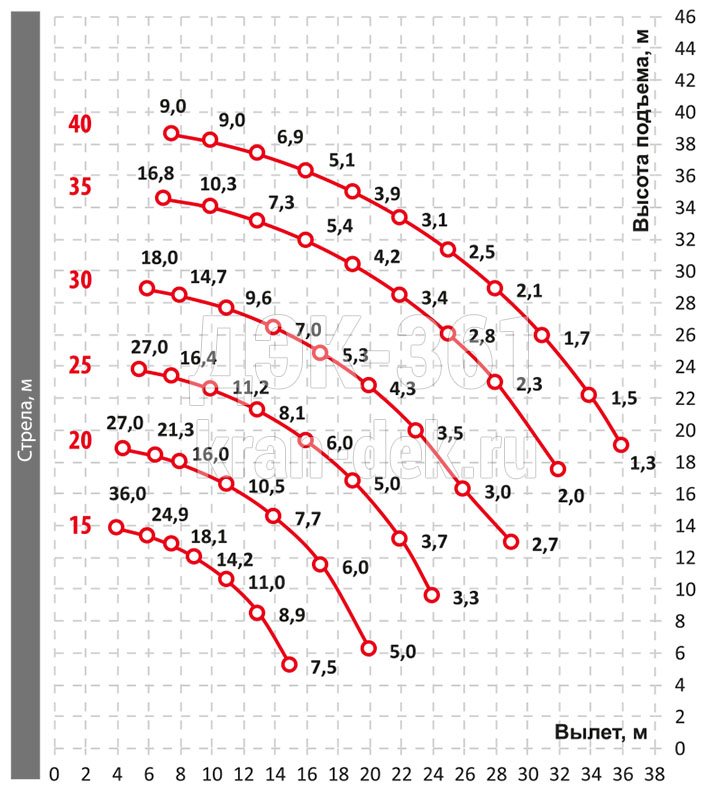

Грузовысотная характеристика главного подъема
крана ДЭК-361
крана ДЭК-361
- Основная стрела 15м содержит в себе вставку 5м и наращивается до 40м при помощи вставок длиной 5 и 10м. При увеличении длины стрелы максимальная грузоподъемность снижается.
- Подъем груза производится на главном 36-тонном крюке.
- При установке жесткого гуська, грузоподъемность основного подъема уменьшается.

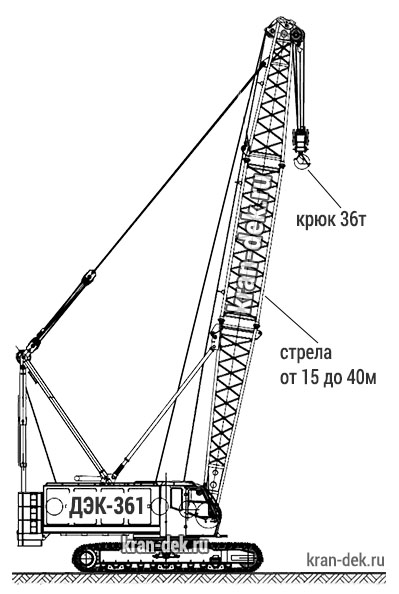

Схема главного подъема
крана ДЭК-361
крана ДЭК-361

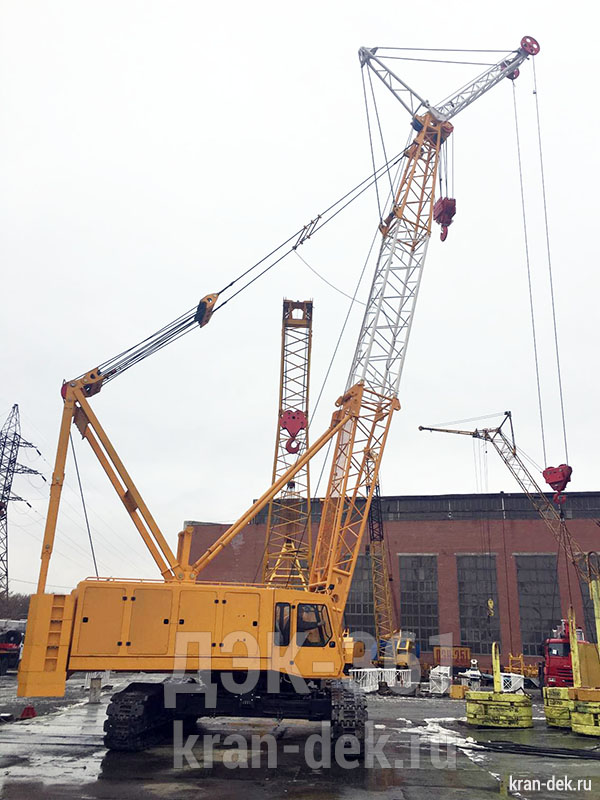

ДЭК-361: грузовая характеристика вспомогательного подъёма (на жёстком гуське)

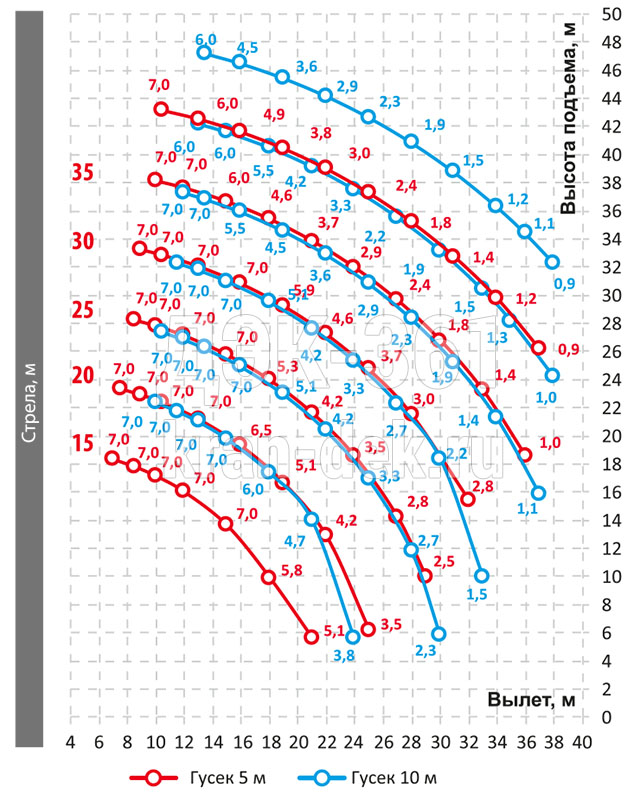

Грузовысотная характеристика вспомогательного подъема
крана ДЭК-361
крана ДЭК-361

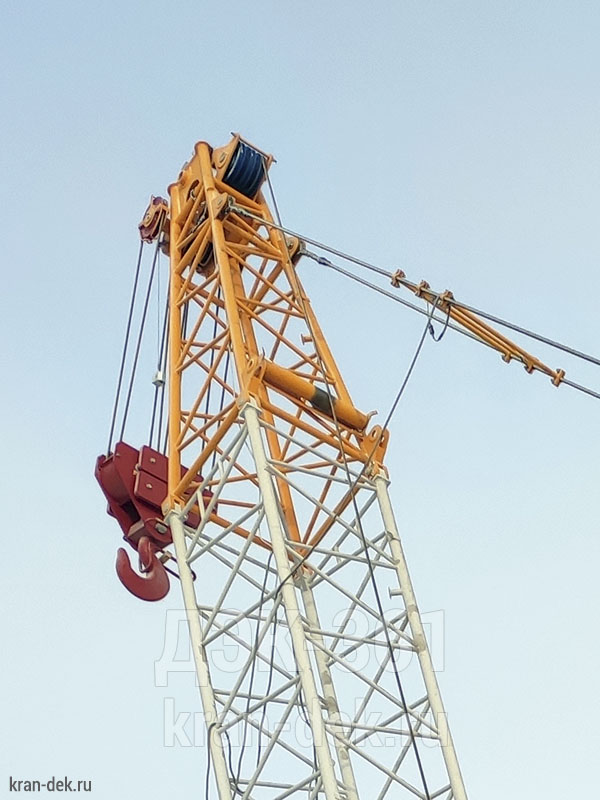

- На стрелу длиной от 15 до 35м устанавливается жесткий (неподвижный) гусек длиной 5 или 10м под углом 10° или 30° со вспомогательным крюком 12,5т для увеличения подстрелового пространства и более быстрой работы с меньшими грузами.
- Подъем груза производится на вспомогательном (малом) крюке, при этом сохраняется возможность подъема на главном крюке 36т; использование крюков попеременное.
- На кран может быть установлен конек длиной 1м для более быстрой работы с легкими грузами.

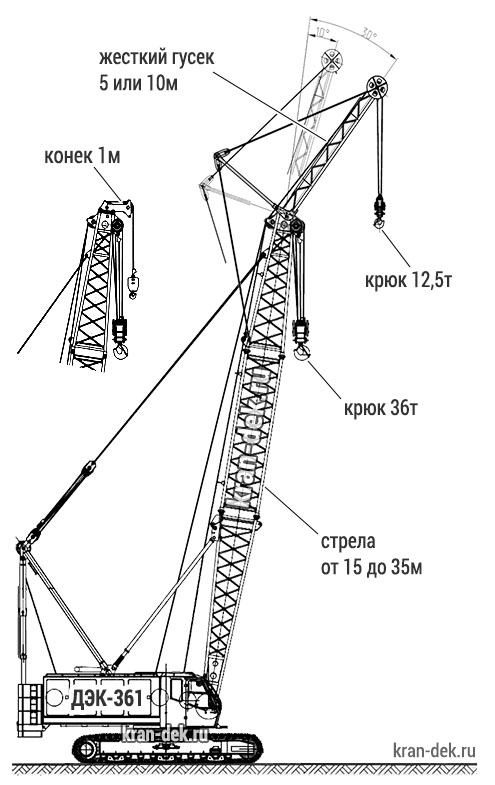

Схема вспомогательного подъема
крана ДЭК-361
крана ДЭК-361
ДЭК-361: башенно-стреловое исполнение (БСО: башня + маневровый гусек)

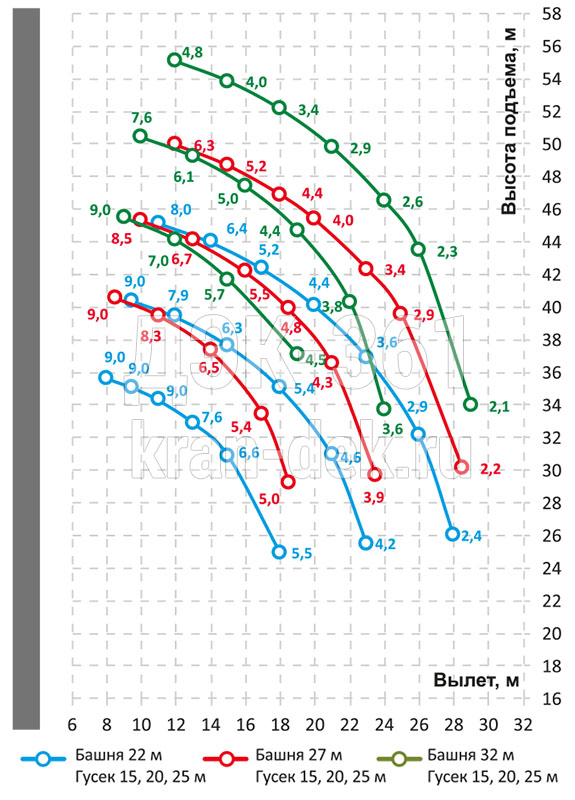

Грузовысотная характеристика башенно-стрелового исполнения (БСО) крана ДЭК-361
- Неподвижная стрела высотой 22, 27 или 32м устанавливается под углом 4°, 10°, 20° или 30° к вертикальной оси и выполняет функцию башни, на которую устанавливается подвижный маневровый гусек длиной 15, 20 или 25м для достижения бо́льшего горизонтального вылета на требуемой высоте.
- Подъем груза производится на крюке 12,5т.

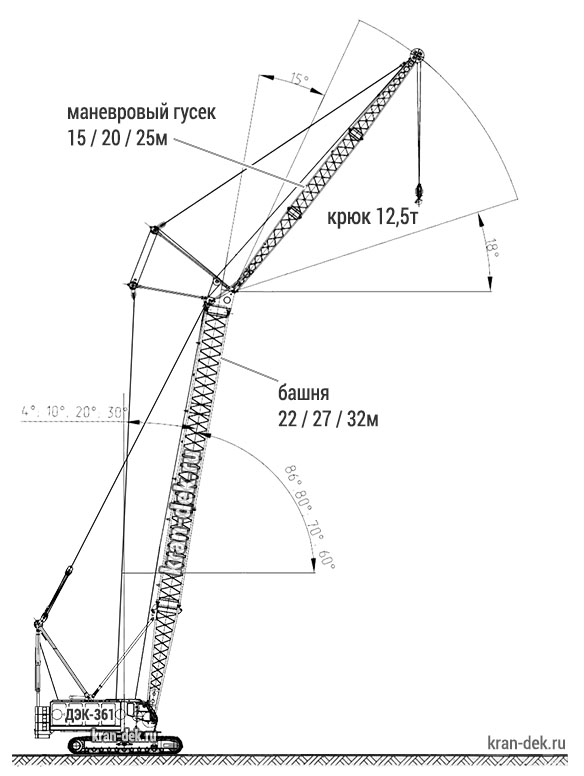

Схема башенно-стрелового исполнения (БСО) крана ДЭК-361
Описание гусеничного крана ДЭК-361
ДЭК-361 — современный монтажный дизель-электрический гусеничный кран, максимально приближенный к мировым стандартам современной грузоподъемной техники. Широкий диапазон регулировок и бесступенчатое плавное изменение скоростей рабочих операций сделали кран ДЭК-361 предельно эффективным для осуществления монтажных операций на строительстве транспортных развязок, мостов, спортивных и логистических комплексов, промышленных объектов. | ||
— Высота подъема на основной стреле 15м увеличивается до 40м за счет вставок 5м и 10м с быстромонтируемыми соединениями. — Дополнительно устанавливаемый жесткий гусек длиной 1м 5м или 10м под углом 10° или 30° к оси стрелы с крюком вспомогательного подъема обеспечивает грузоподъемность до 7т при работе с меньшими грузами. Также может быть установлен конек 1м с крюком вспомогательного подъема. — Для работы возле высотных сооружений кран комплектуется маневровым гуськом (башенно-стреловым оборудованием) 15, 20 или 25м. — Гусеничный ход крана обеспечивает хорошую проходимость в условиях неподготовленной площадки. — Новый подход к компоновке и проектированию узлов позволяют крану перемещаться с грузом массой до 32 тонн. — Питание от внешней электросети 380В 50Гц, — обеспечивает бесшумность и экологичность при работе в городской среде, наряду с существенной экономией на топливе. — Электронное управлением обеспечивает высокую точность выполнения монтажных операций. | — Благодаря несъемной кабине, складывающемуся порталу и сдвижному гусеничному ходу возможна транспортировка крана по дорогам общего пользования на трейлере, что и ускоряет ввод техники в эксплуатацию. — Для работы в холодное время года ДЭК-361 оснащается предпусковым жидкостным подогревателем, что позволяет эксплуатировать его в российских условиях без существенного увеличения стоимости. — Использование современных комплектующих и механизмов с высокой удельной мощностью обеспечили крану компактные габариты и минимальное давление на грунт. — Эргономичная кабина соответствует современным требованиям к комфорту, имеет широкий обзор и хорошую видимость рабочей области и зоны расположения грузовых лебедок. Создать оператору максимальное удобство помогает кресло с многочисленными регулировками, амортизацией, пневмоопорой для спинки и подголовником. Управление рабочими операциями осуществляется при помощи джойстиков. | |
 | Система безопасностиБезопасность работы крана ДЭК-361 обеспечивается комплексом высокотехнологичных приборов, среди которых микропроцессорный ограничитель нагрузки, выполняющий функцию защиты от перегрузки, опрокидывания, координатной защиты (избежание повреждений при работе в стесненных условиях) и защиты от опасного напряжения рядом с линиями электропередач. Реализованная технология цифровой передачи и архивации данных позволяет переносить необходимую информацию на персональный компьютер для дальнейшей обработки при помощи обычной флэш-карты. |

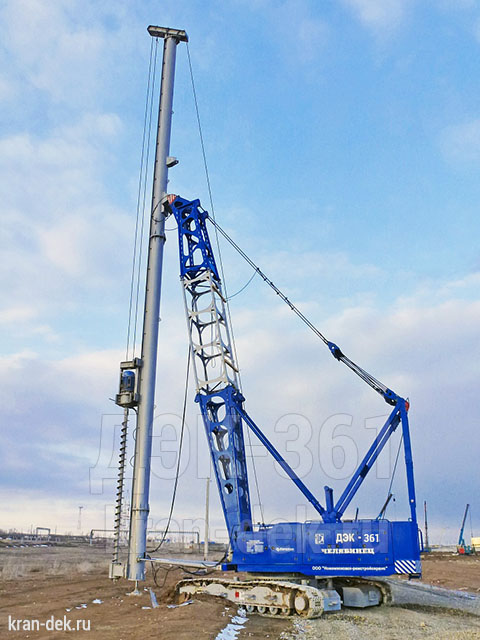

Навесное оборудование для крана ДЭК-361
На гусеничный кран ДЭК-361 может быть установлено различное навесное оборудование:
• Сваебойная установка: копровая мачта с молотом гидравлического или дизельного типа.
• Буровая установка.
• Вибропогружатель.
• Грейфер.
• Электромагнит.
• и другое оборудование.
• Сваебойная установка: копровая мачта с молотом гидравлического или дизельного типа.
• Буровая установка.
• Вибропогружатель.
• Грейфер.
• Электромагнит.
• и другое оборудование.

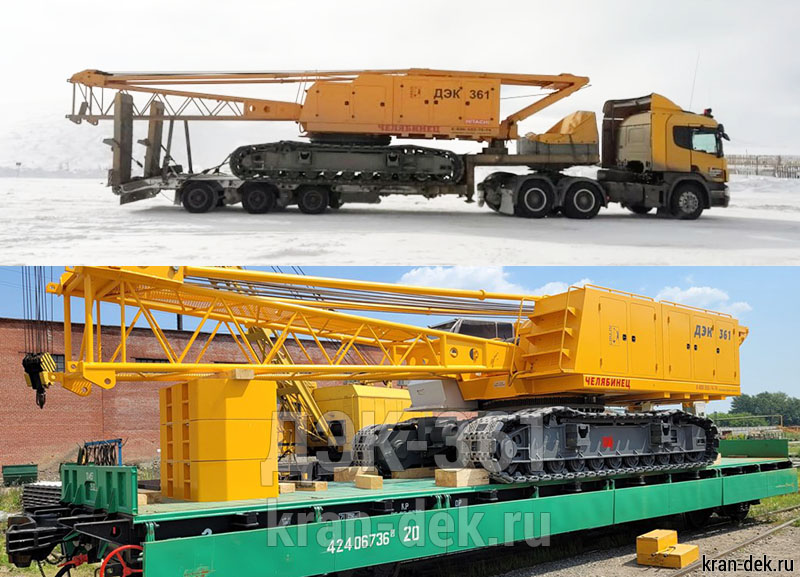

Способы транспортировки крана ДЭК-361

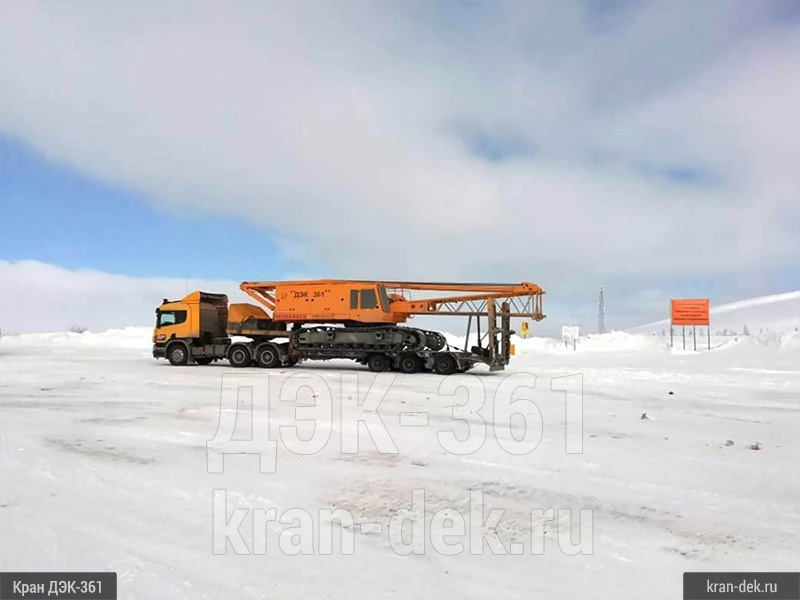

Транспортировка по железным дорогамПо железнодорожным путям кран ДЭК-361 транспортируется в частично разобранном состоянии на двух платформах грузоподъемностью 60тн без нарушения установленных транспортных габаритов.Транспортировка трейлеромБлагодаря раздвижному гусеничному ходу и складывающемуся порталу кран ДЭК-361 транспортируется по дорогам общего назначения без нарушения установленных габаритов автопоезда. Рекомендуется стандартные полуприцепы грузоподъемностью до 40тн.Транспортировка самоходомНа небольшие расстояния (например, в пределах строительного объекта) кран перемещается своим ходом со скоростью 1 км/ч. |  |

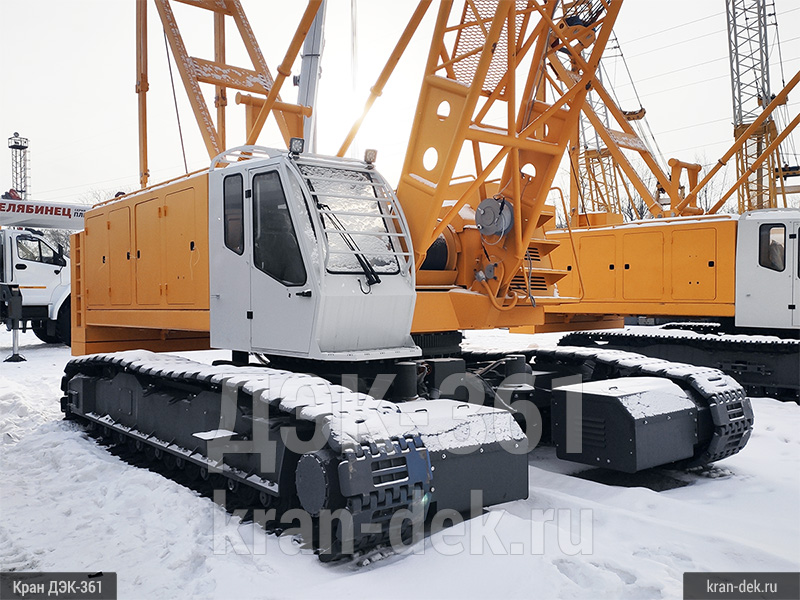

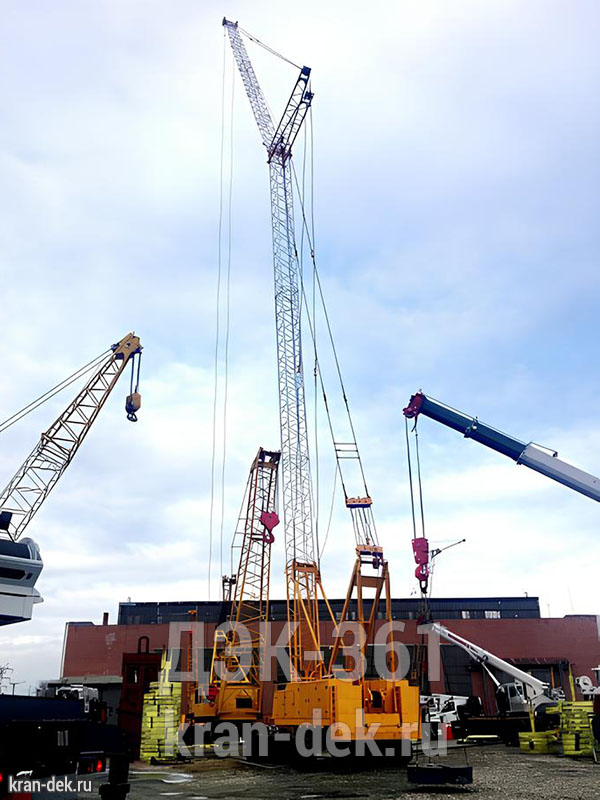

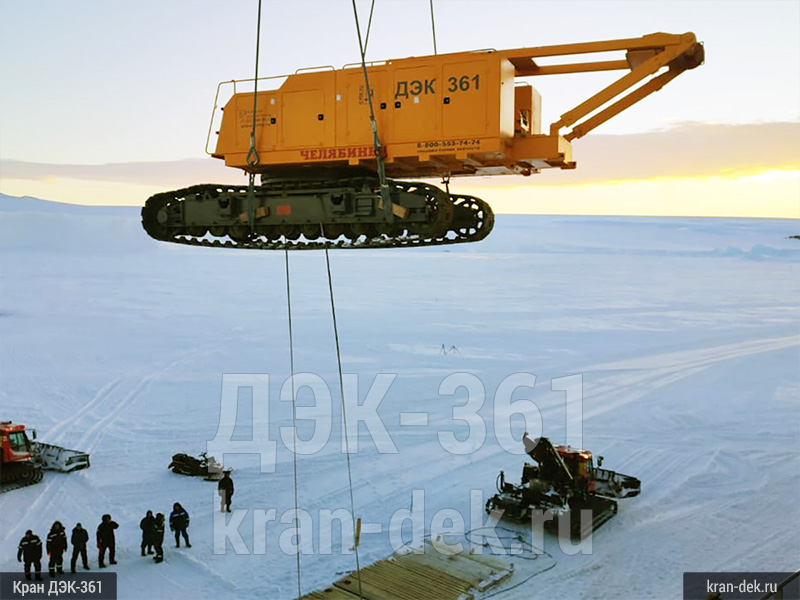

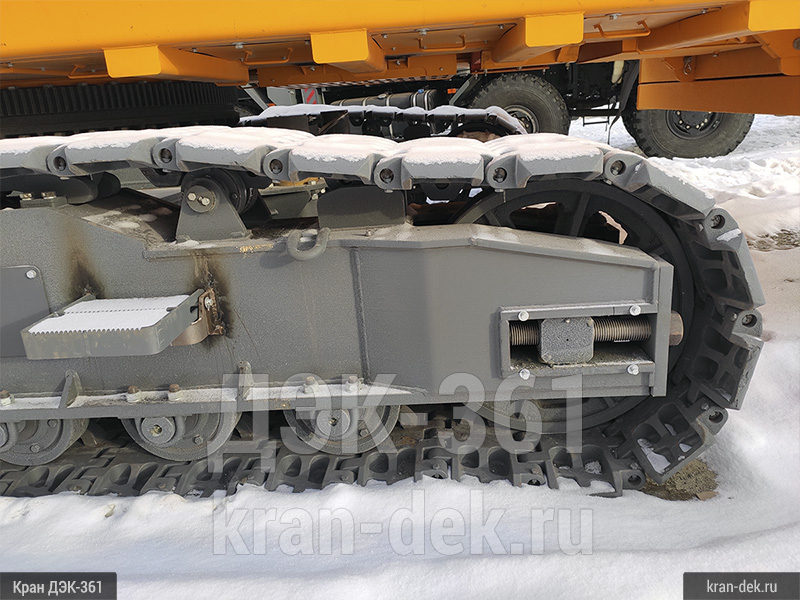

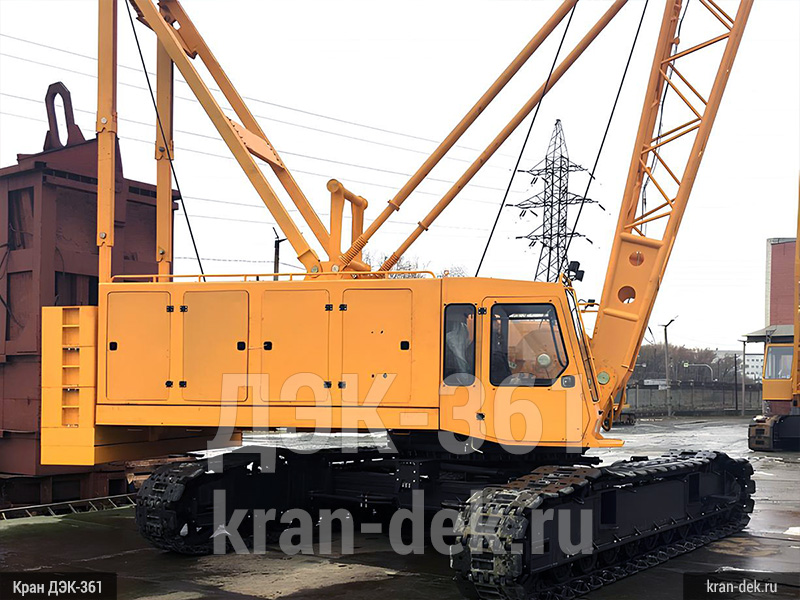

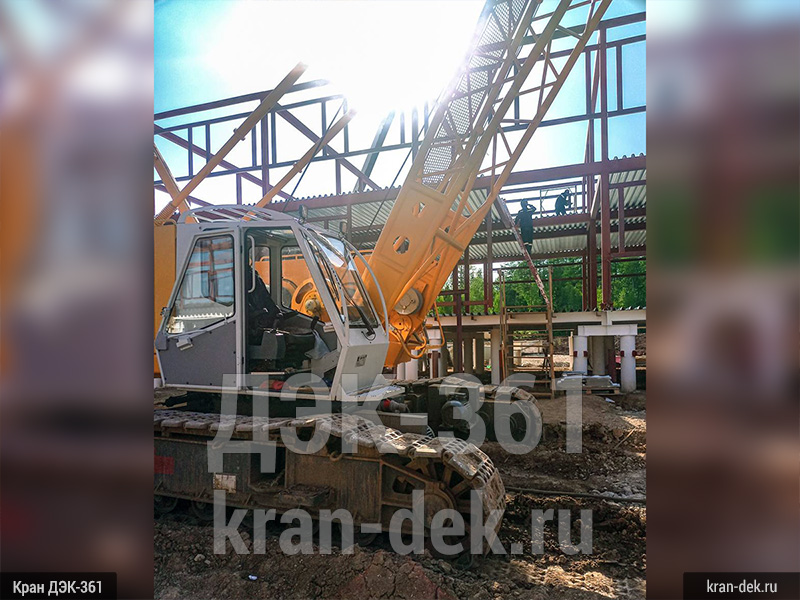

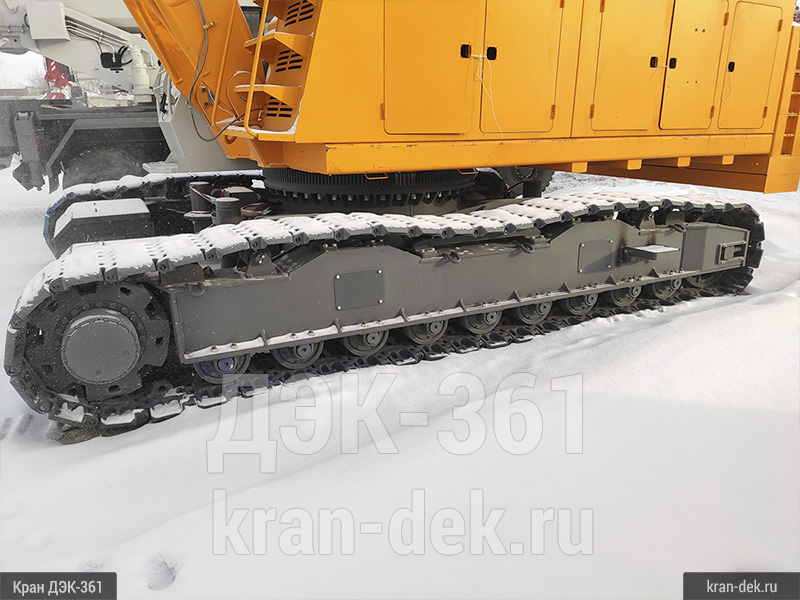

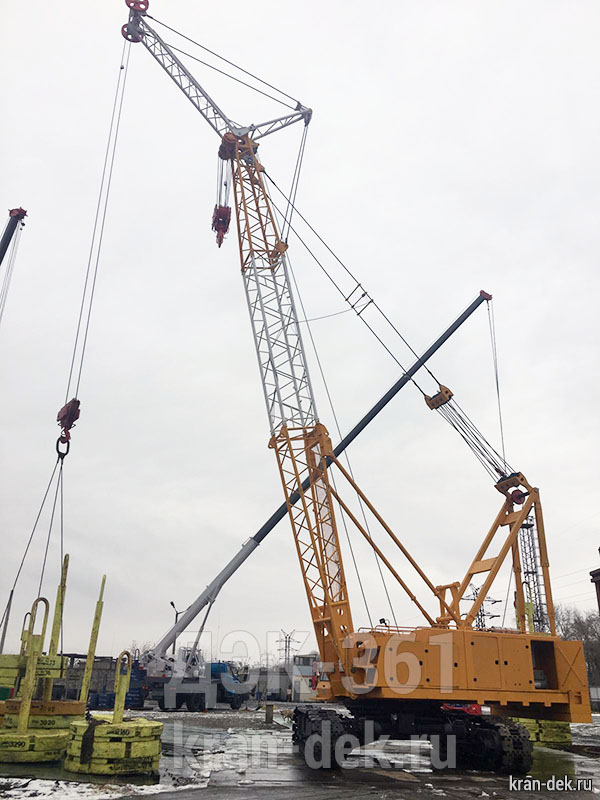

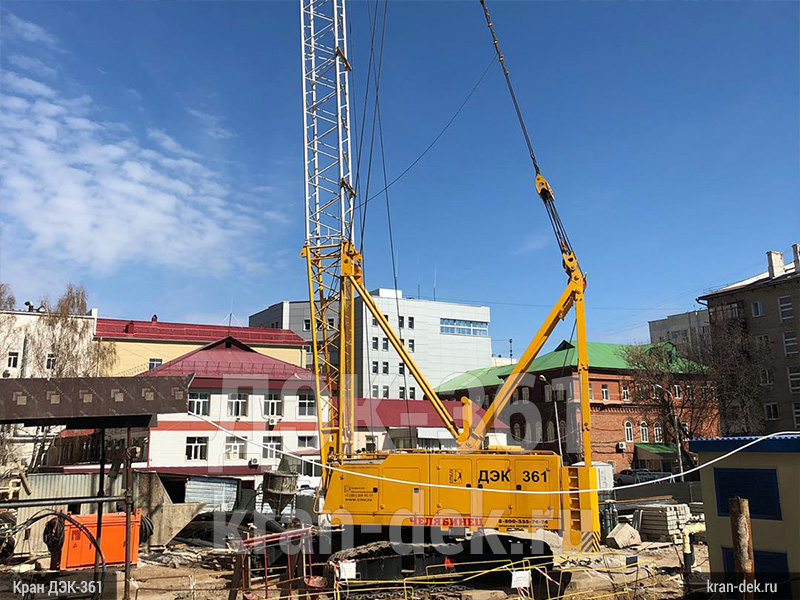

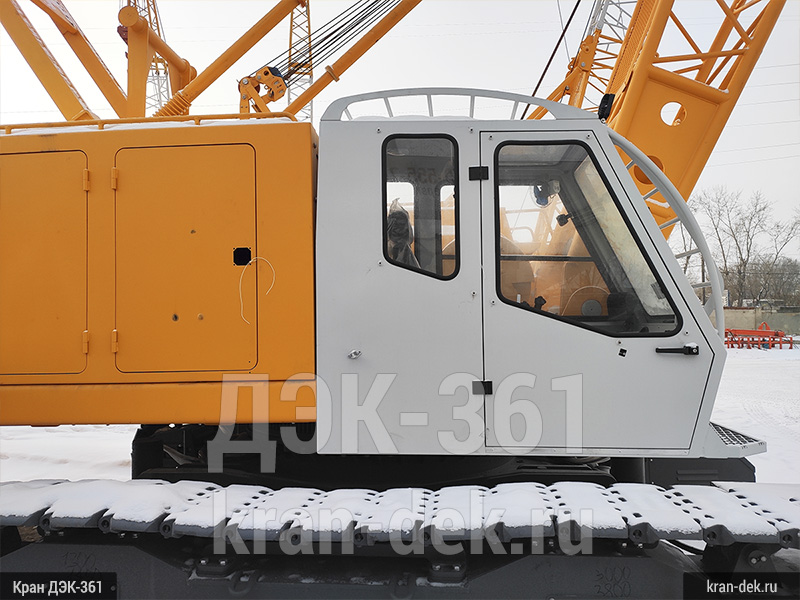

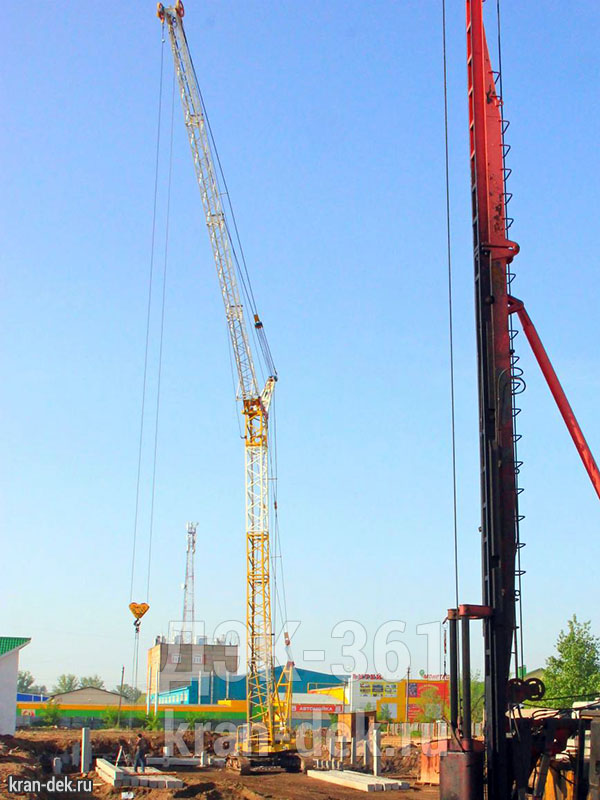

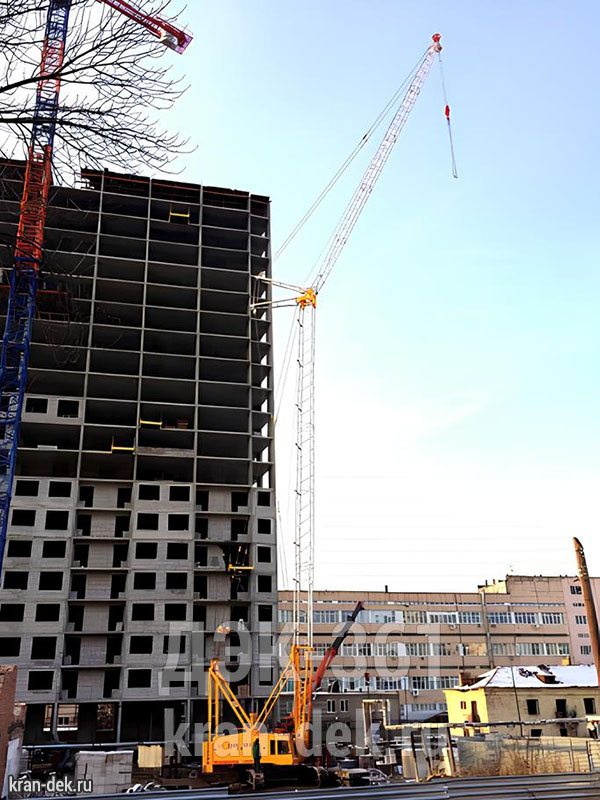

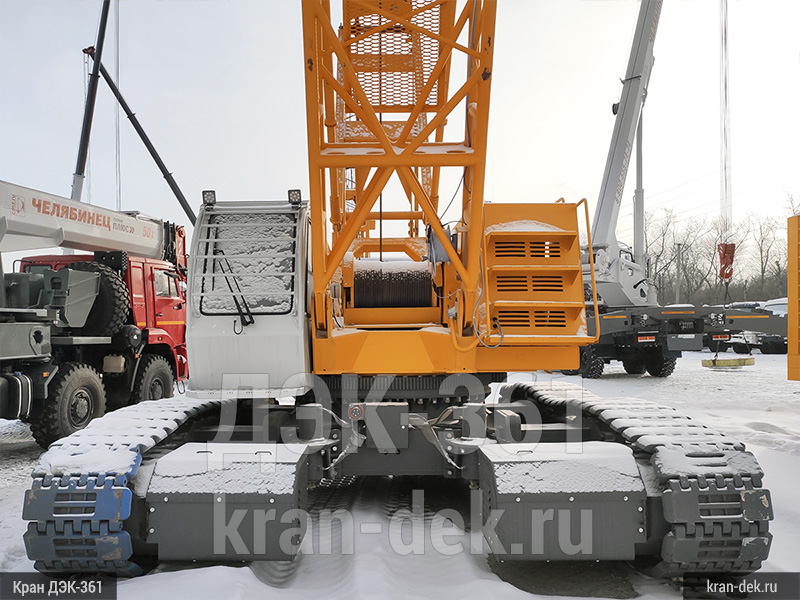

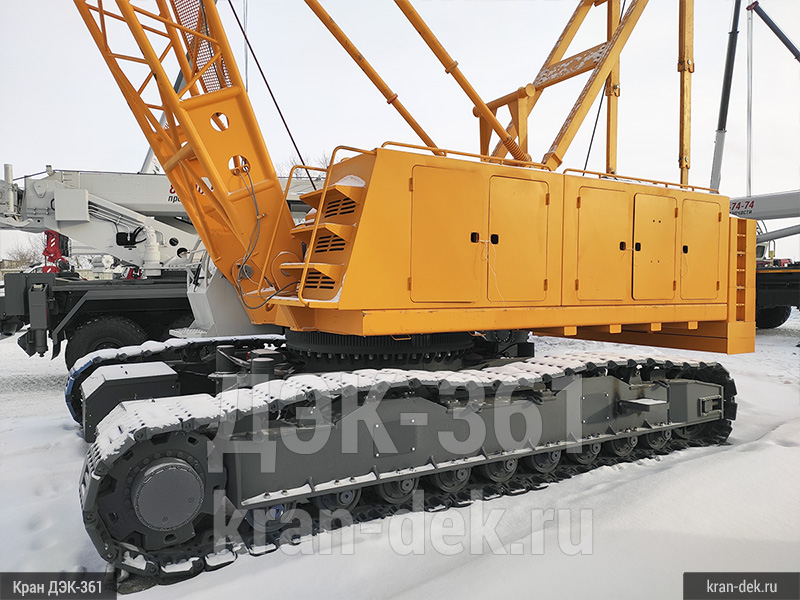

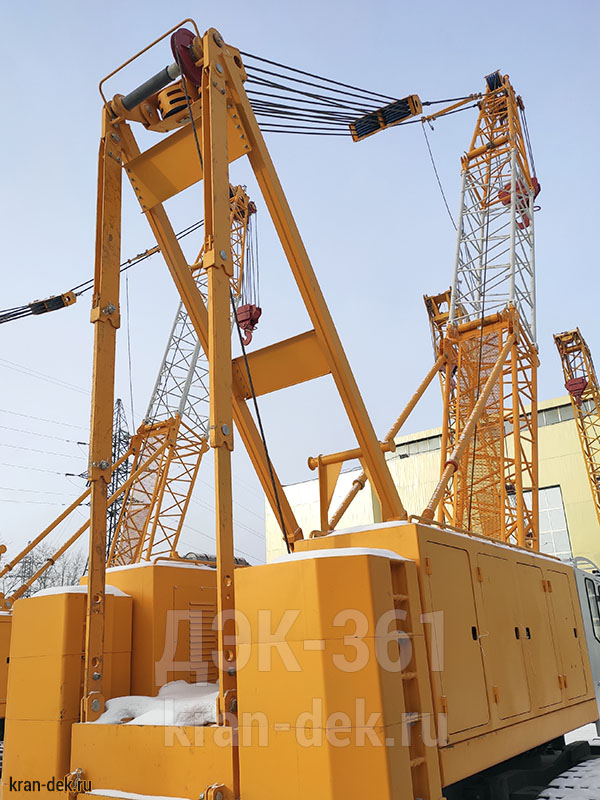

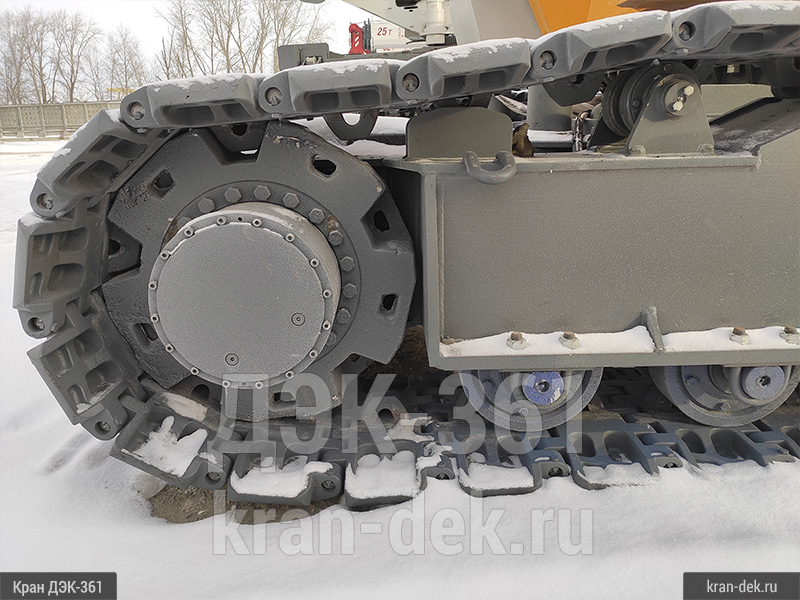

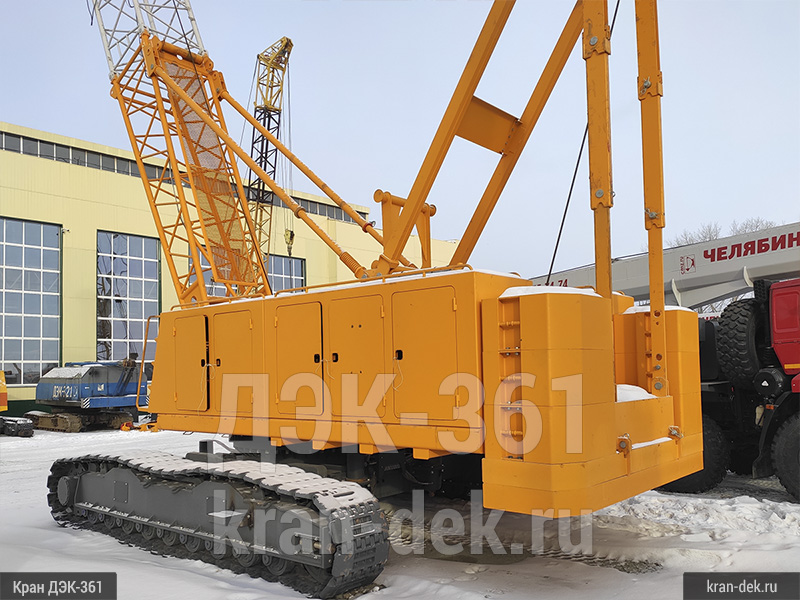

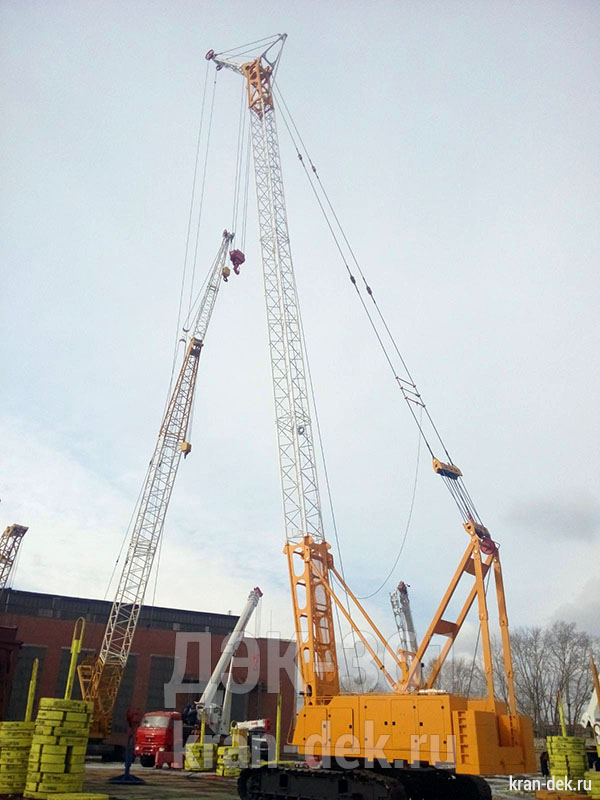

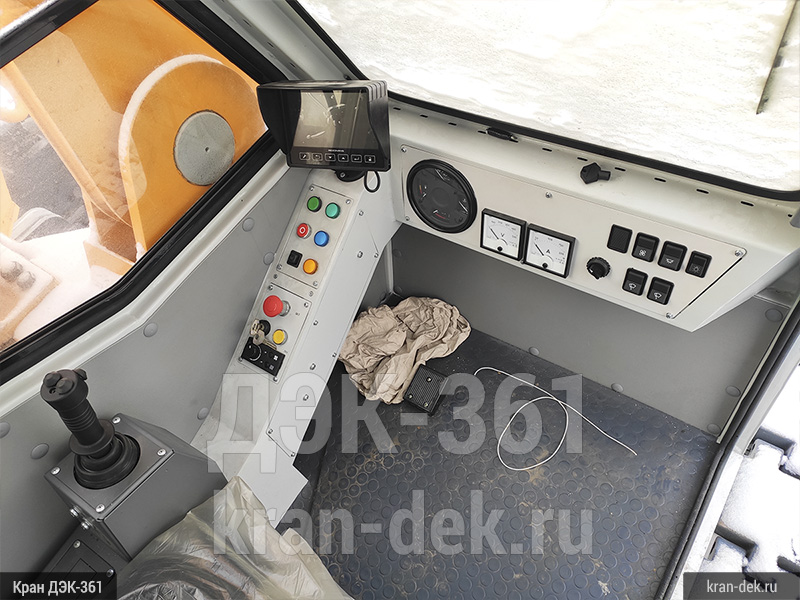

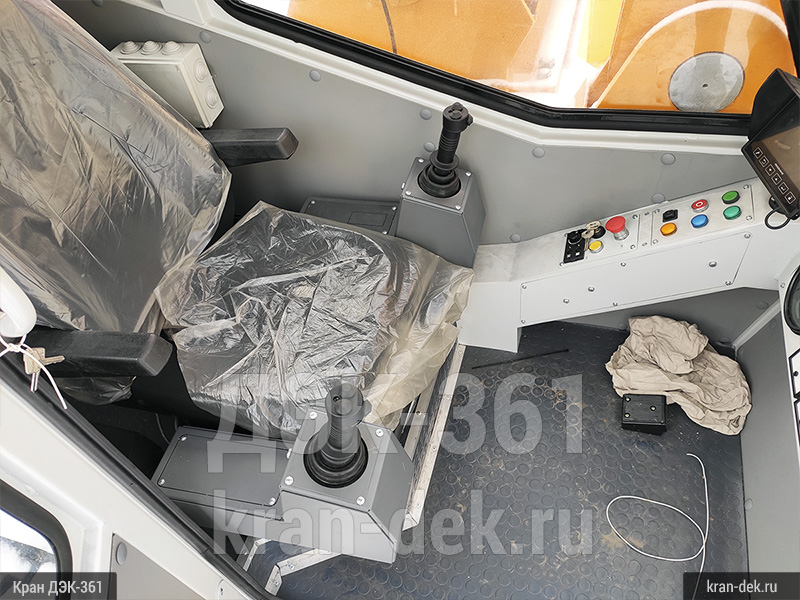

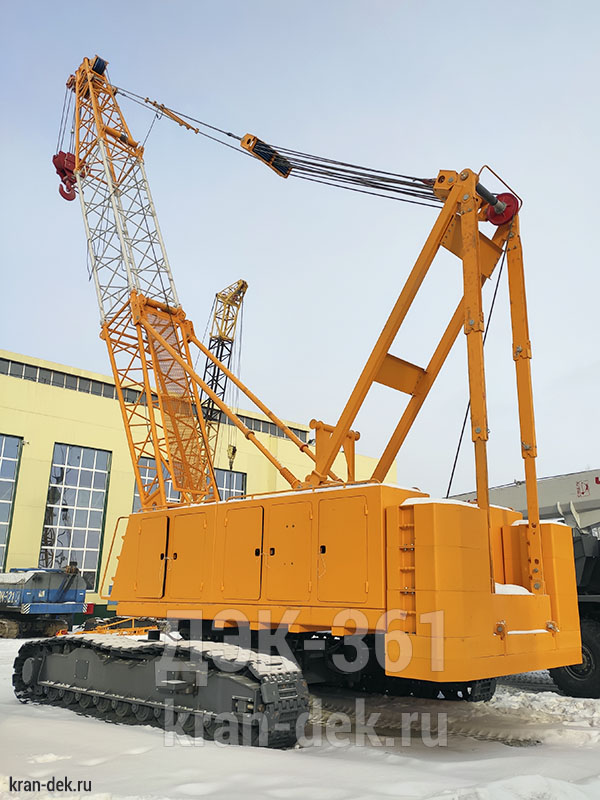

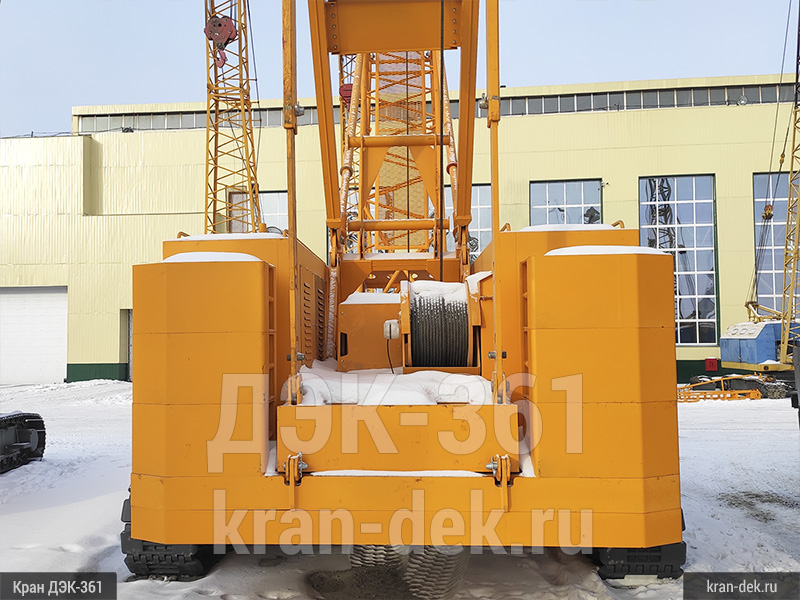

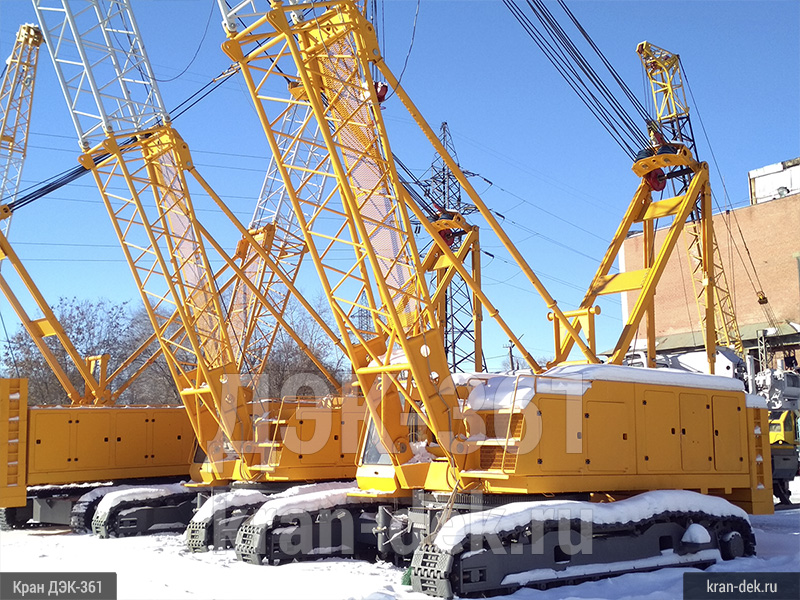

Фото гусеничного крана ДЭК-361
Вся приведенная информация носит ознакомительный характер. Отдельные характеристики, параметры и внешний вид могут отличаться от приведенных. Точные значения параметров вашего крана смотрите в прилагаемой к нему документации.
