Гусеничный кран ДЭК-36136 тонн (гидро)
Кран ДЭК-361 – это монтажный дизель-гидравлический стреловой полноповоротный самоходный кран на гусеничном ходу с максимальной грузоподъемностью до 36 тонн. С 2015г. модель крана ДЭК-361 была обновлена на электрическую.
- Предназначен для строительно-монтажных, погрузочно-разгрузочных и иных работ.
- Питание от встроенной дизель-станции.
- Передвижение с грузом до 27 тонн.
- Сдвижной ход для самостоятельного заезда на трал.
- Температурный режим от -40 до +40°С.
- Навесное оборудование: сваебой, буровая, грейфер, электромагнит, вибропогружатель и др. подробнее ▼
Технические характеристики крана ДЭК-361
Макс. грузоподъемность
36 т
Передвижение с грузом
до 27 т
Макс. грузовой момент
144 т·м
Стрела
14 ... 32,75 м ▼
макс. г/п на стреле
36 ... 8,85 т
макс. высота подъема
13,5 ... 32 м
макс. горизонтальный вылет
13 ... 24 м
Жесткий гусек
5 / 10 м ▼
макс. г/п на жестком гуське
5 / 2,9 т
макс. высота подъема
36 / 40 м
макс. горизонтальный вылет
27 / 34 м
БСО: башня
19 / 24 / 27,75 м ▼
БСО: маневровый гусек
15 / 20 м ▼
макс. г/п на маневр. гуське
9,7 ... 5,9т
макс. высота подъема
32 ... 45,9 м
макс. горизонтальный вылет
16 ... 21 м
Макс. глубина опускания
3 м
Крюковые обоймы
36 / 12,5 т
Вставки стрелы (башни)
5 / 8,75 м
Вставки маневрового гуська
5 м
Противовес
_ т
Температура эксплуатации
-40...+40°C
Преодолеваемый уклон
10 °
Скорость передвижения
0...16,7 м/мин
Скорость вращения
0...1 об/мин
Угол поворота
360°
Время полного изменения вылета стрелы
_ сек
Скорость подъема, м/мин
главный подъем
0...20
вспомогательный подъем
_
Скорость опускания, м/мин
главный подъем
0...20
вспомогательный подъем
_
Посадочная скорость, м/мин
главный подъем
0...0,5
Опорный контур
5 х 4,4 м
Мин. радиус поворота
4,74 м
Питание от внешн. электросети
380 В, 50 Гц
Встроенная электростанция:
дизельный двигатель
_
средний расход топлива
_
объем топливного бака
200 л
генератор
_
Удельное давление на грунт
0,63 кг/см²
Масса крана с основной стрелой
42 т
Габариты в трансп. полож. (Д*Ш*В)
9,1*4,4(3,2)*3,5 м

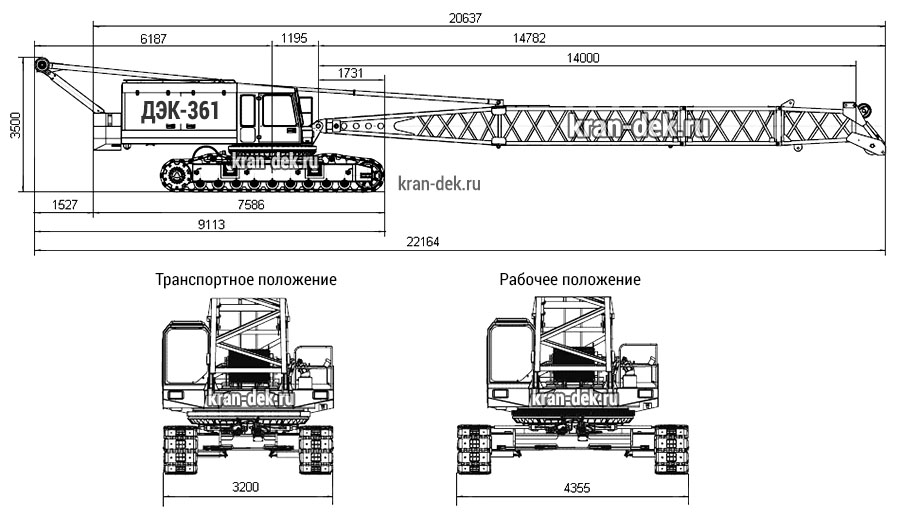

Габаритные размеры крана ДЭК-361
Грузовысотные характеристики крана ДЭК-361

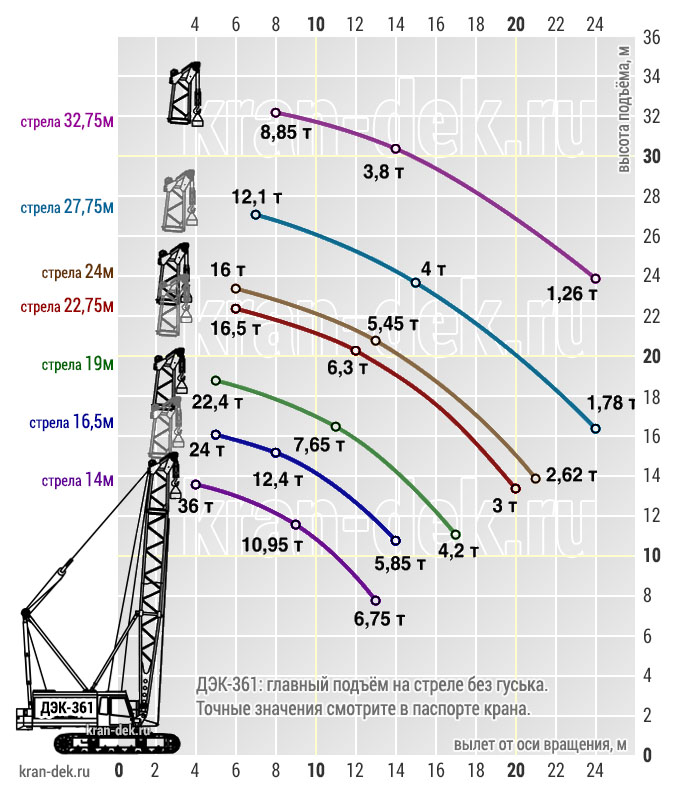

ДЭК-361: грузовая характеристика главного подъема (на стреле)
Грузовысотная характеристика главного подъема
крана ДЭК-361
крана ДЭК-361
- Основная стрела 14м наращивается до 32,75м при помощи вставок длиной 5 и 8,75м. При увеличении длины стрелы максимальная грузоподъемность снижается.
- Подъем груза производится на главном 36-тонном крюке.
- При установке жесткого гуська, грузоподъемность основного подъема снижается.

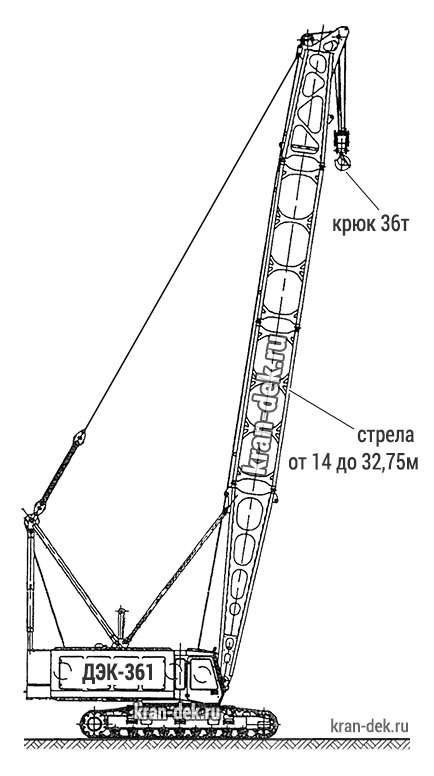

Схема главного подъема
крана ДЭК-361
крана ДЭК-361

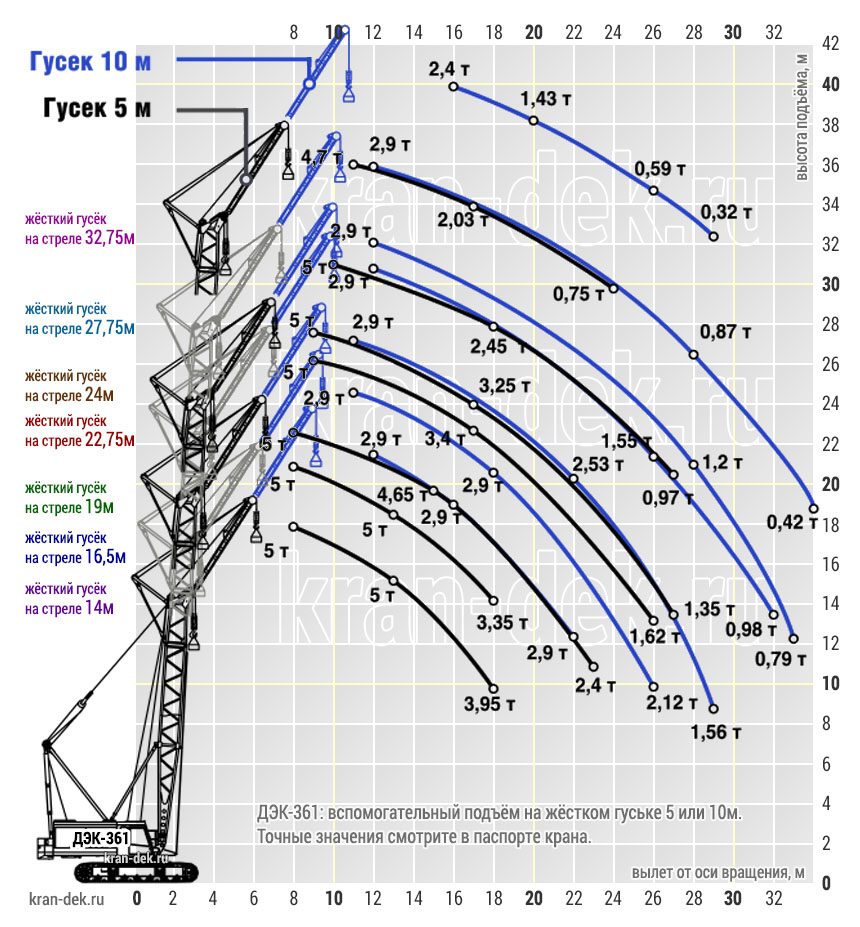

ДЭК-361: грузовая характеристика вспомогательного подъёма (на жёстком гуське)
Грузовысотная характеристика вспомогательного подъема
крана ДЭК-361
крана ДЭК-361
- На стрелу длиной от 14 до 32,75м устанавливается жесткий (неподвижный) гусек длиной 5 или 10м для увеличения подстрелового пространства и более быстрой работы с меньшими грузами.
- Подъем груза производится на вспомогательном (малом) крюке 5т, при этом сохраняется возможность подъема на главном крюке 36т. Использование крюков попеременное.

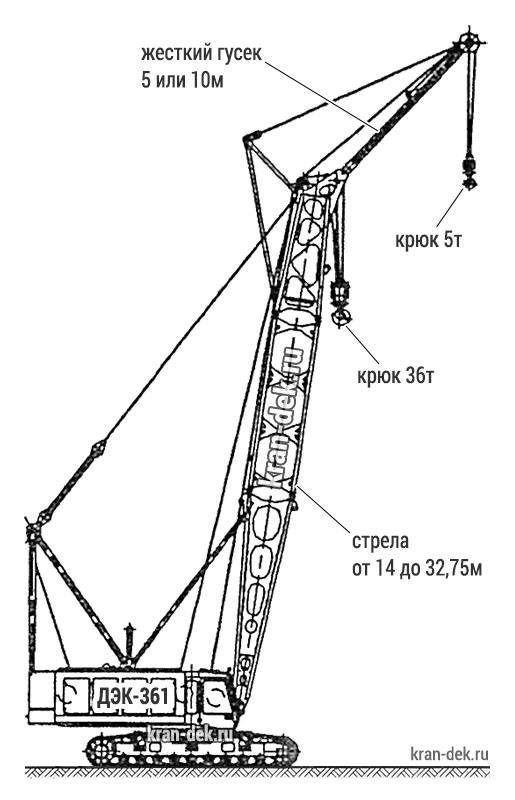

Схема вспомогательного подъема
крана ДЭК-361
крана ДЭК-361

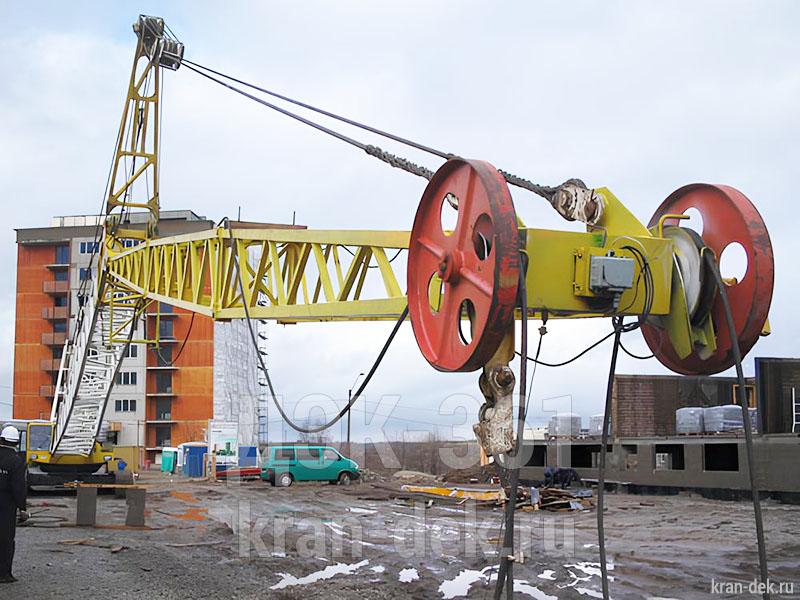

ДЭК-361: башенно-стреловое исполнение (БСО: башня + маневровый гусек)

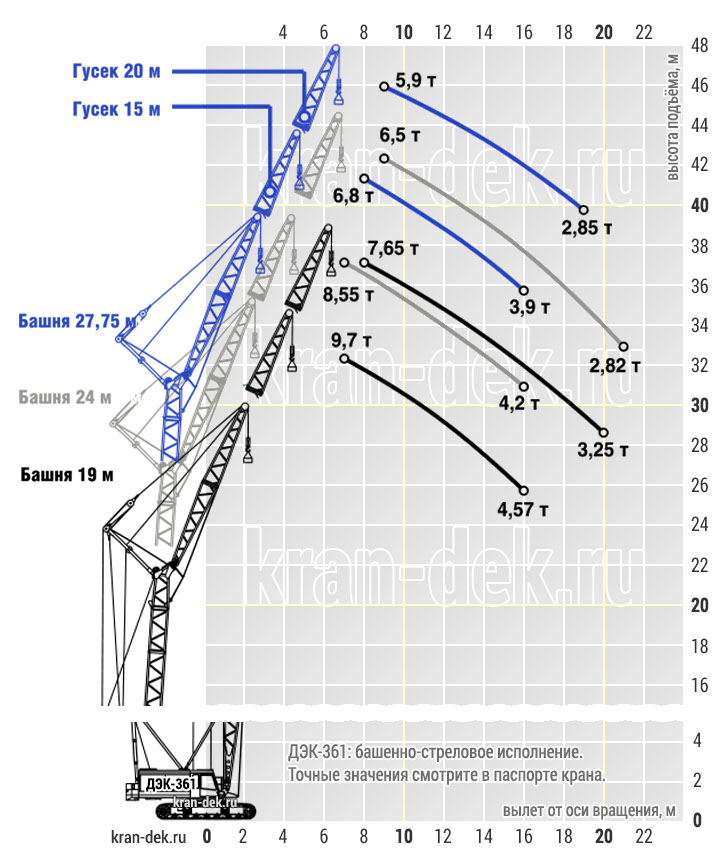

Грузовысотная характеристика башенно-стрелового исполнения (БСО) крана ДЭК-361
- Неподвижная стрела высотой 19, 24 или 27,75м выполняет функцию башни, на которую устанавливается подвижный маневровый гусек длиной 15 или 20м для достижения бо́льшего горизонтального вылета на нужной высоте.
- Подъем груза производится на крюке 12,5т.

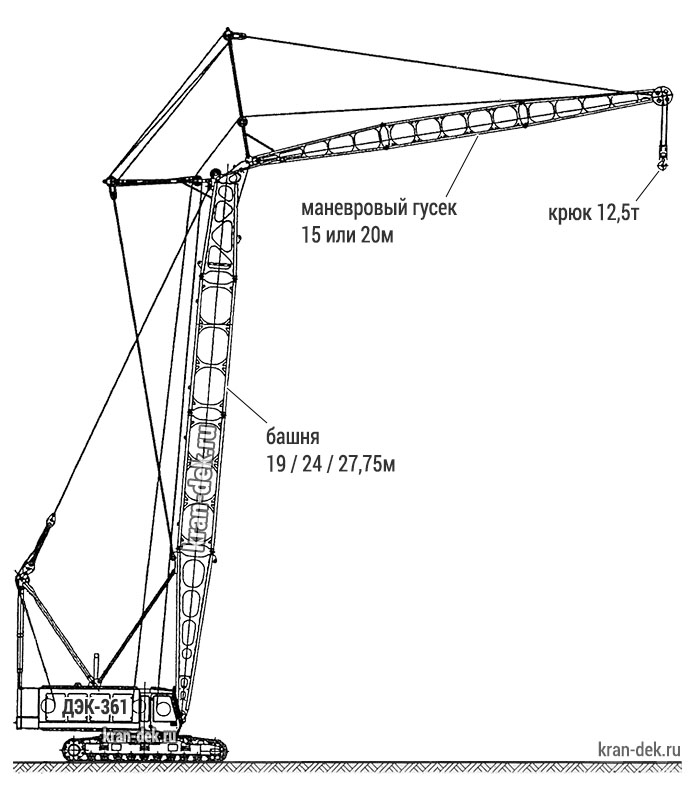

Схема башенно-стрелового исполнения (БСО) крана ДЭК-361
Описание гусеничного крана ДЭК-361
ДЭК-361 — монтажный дизель-гидравлический гусеничный кран. Широкий диапазон регулировок и бесступенчатое плавное изменение скоростей рабочих операций сделали кран ДЭК-361 предельно эффективным для осуществления монтажных операций на строительстве транспортных развязок, мостов, спортивных и логистических комплексов, промышленных объектов. | ||
— Высота подъема на основной стреле 14м увеличивается до 32,75м за счет вставок 5м и 8,75м с быстромонтируемыми соединениями. — Дополнительно устанавливаемый жесткий гусек длиной 5м или 10м с крюком вспомогательного подъема обеспечивает грузоподъемность 5тн и 2,9тн соответственно. — Для работы возле высотных сооружений кран комплектуется маневровым гуськом (башенно-стреловым оборудованием) 15м или 20м. — Высокопроизводительный ДЭК-361 оборудован регулируемыми гидромоторами, что позволяет выполнять операции с пустым крюком или легкими грузами (до 18 тонн) на повышенных скоростях. — Гусеничный ход крана обеспечивает хорошую проходимость в условиях неподготовленной площадки. — Новый подход к компоновке и проектированию узлов позволяют крану перемещаться с грузом массой до 27 тонн. — Питание от внешней электросети 380В 50Гц, — обеспечивает бесшумность и экологичность при работе в городской среде, наряду с существенной экономией на топливе. | — Благодаря несъемной кабине, складывающемуся порталу и сдвижному гусеничному ходу возможна транспортировка крана по дорогам общего пользования на трейлере, что и ускоряет ввод техники в эксплуатацию. — Для работы в холодное время года ДЭК-361 оснащается предпусковым жидкостным подогревателем, что позволяет эксплуатировать его в российских условиях без существенного увеличения стоимости. — Электронное управлением обеспечивает высокую точность выполнения монтажных операций. — Использование современных комплектующих и механизмов с высокой удельной мощностью обеспечили крану компактные габариты и минимальное давление на грунт (в среднем – 0,63 кг/см2). — Эргономичная кабина соответствует современным требованиям к комфорту, имеет широкий обзор и хорошую видимость рабочей области и зоны расположения грузовых лебедок. Создать оператору максимальное удобство помогает кресло с многочисленными регулировками, гидравлической амортизацией, пневмоопорой для спинки и подголовником. Управление рабочими операциями осуществляется при помощи джойстиков. | |
По заказу дополнительно комплектуется
|
 | Система безопасностиБезопасность работы крана ДЭК-361 обеспечивается комплексом высокотехнологичных приборов, среди которых микропроцессорный ограничитель нагрузки, выполняющий функцию защиты от перегрузки, опрокидывания, координатной защиты (избежание повреждений при работе в стесненных условиях) и защиты от опасного напряжения рядом с линиями электропередач. Реализованная технология цифровой передачи и архивации данных позволяет переносить необходимую информацию на персональный компьютер для дальнейшей обработки при помощи обычной флэш-карты. |
Навесное оборудование для крана ДЭК-361
На гусеничный кран ДЭК-401 может быть установлено различное навесное оборудование:
• Сваебойная установка: копровая мачта с молотом гидравлического или дизельного типа.
• Буровая установка.
• Вибропогружатель.
• Грейфер.
• Электромагнит.
• и другое оборудование.
• Сваебойная установка: копровая мачта с молотом гидравлического или дизельного типа.
• Буровая установка.
• Вибропогружатель.
• Грейфер.
• Электромагнит.
• и другое оборудование.
Способы транспортировки крана ДЭК-361

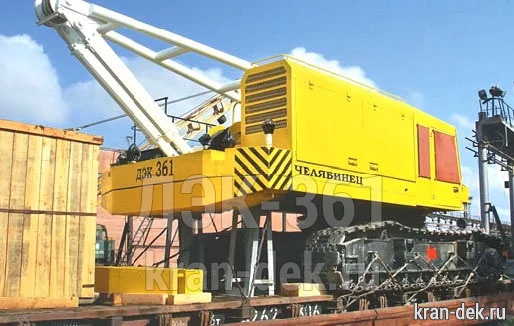

Транспортировка по железным дорогамПо железнодорожным путям кран ДЭК-361 транспортируется в частично разобранном состоянии на двух или трех ж/д платформах грузоподъемностью 60тн без нарушения установленных транспортных габаритов.Транспортировка трейлеромБлагодаря раздвижному гусеничному ходу и складывающемуся порталу кран ДЭК-361 транспортируется по дорогам общего назначения без нарушения установленных габаритов автопоезда. Рекомендуется стандартные полуприцепы грузоподъемностью до 40тн.Транспортировка самоходомНа небольшие расстояния (например, в пределах строительного объекта) кран перемещается своим ходом со скоростью 1 км/ч. |  |

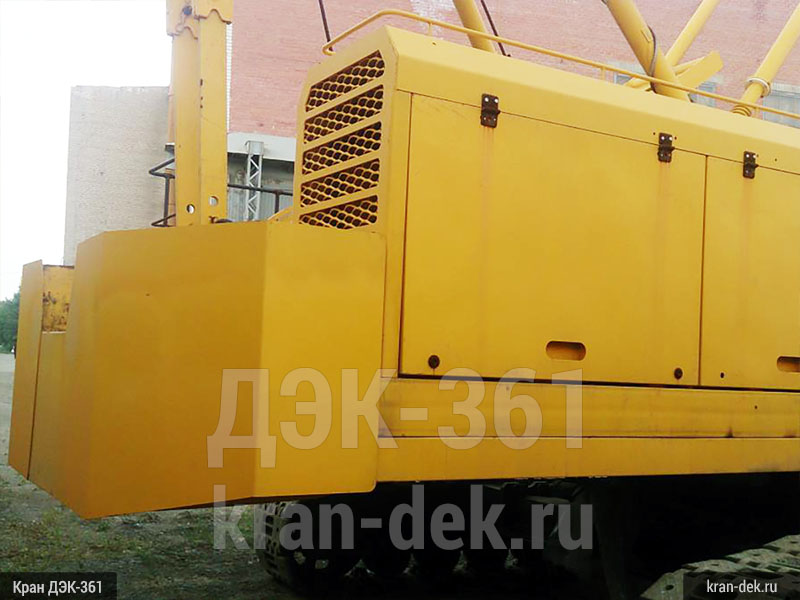

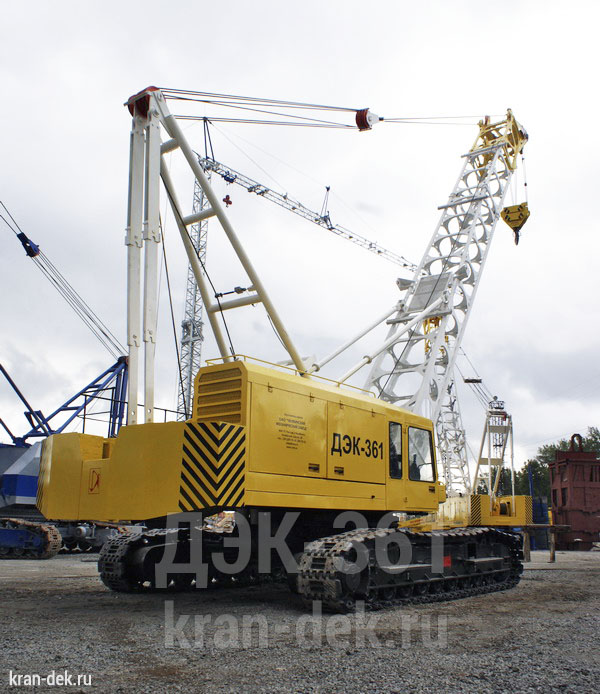

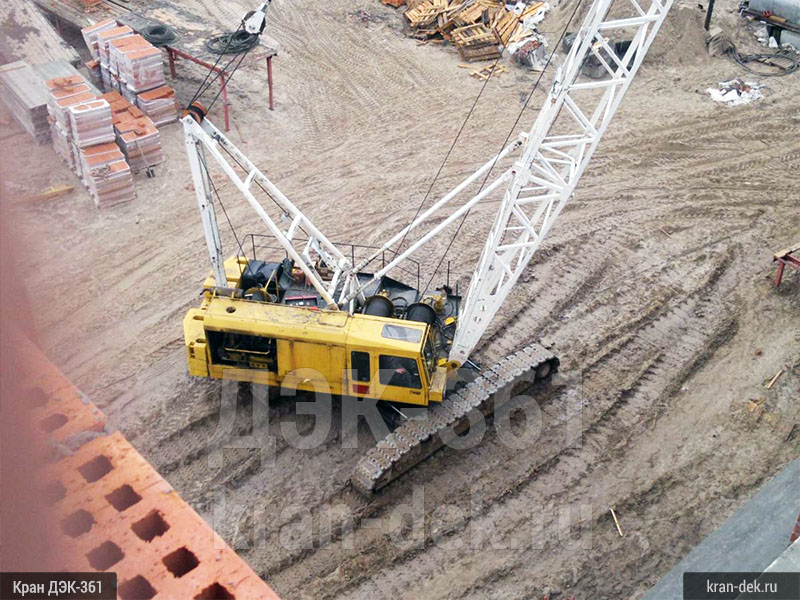

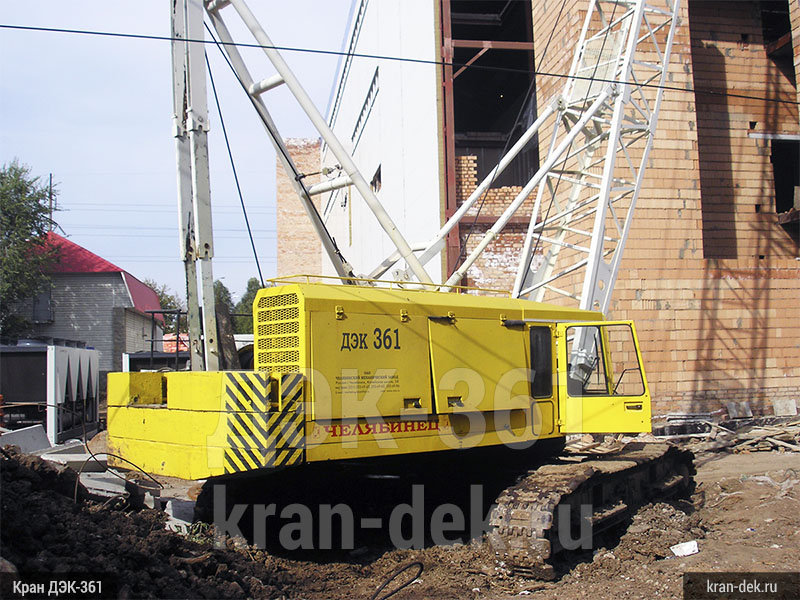

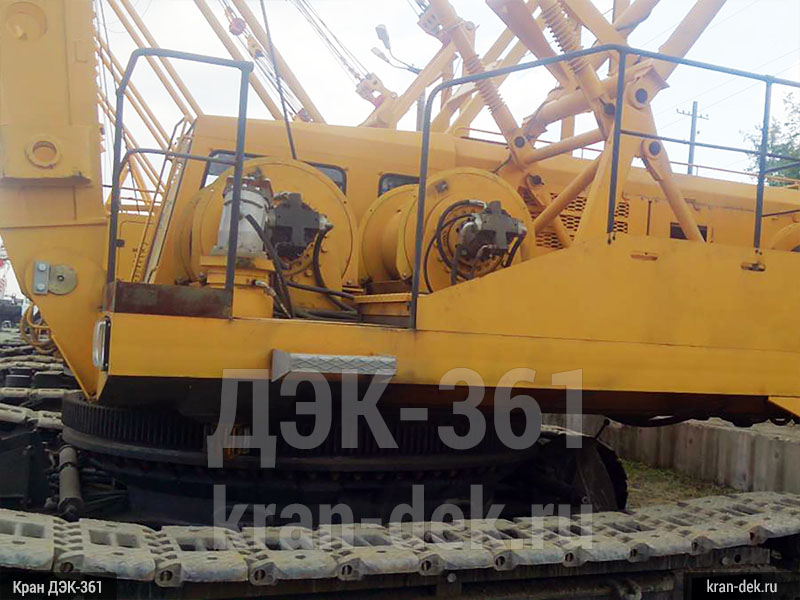

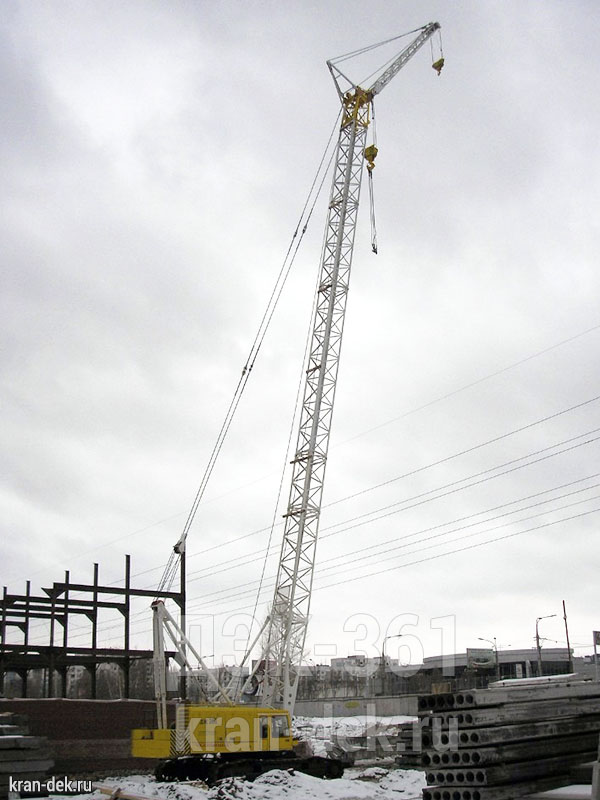

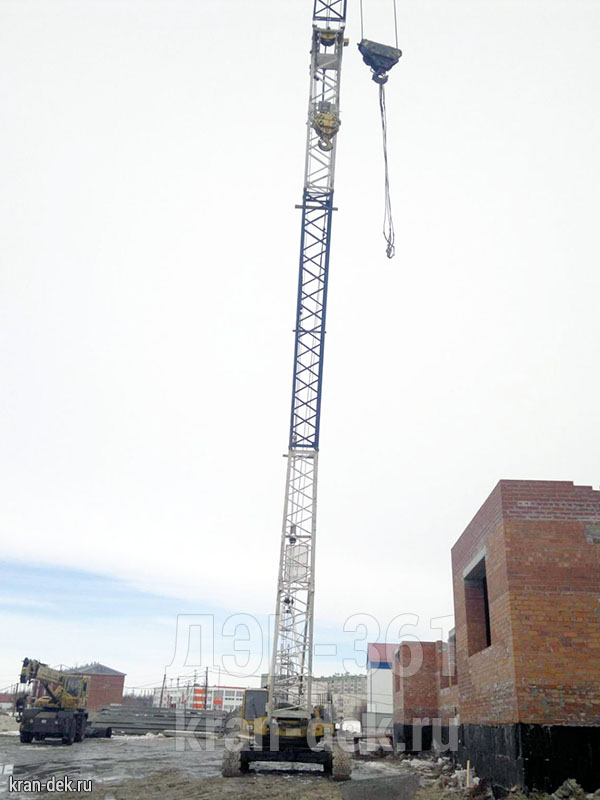

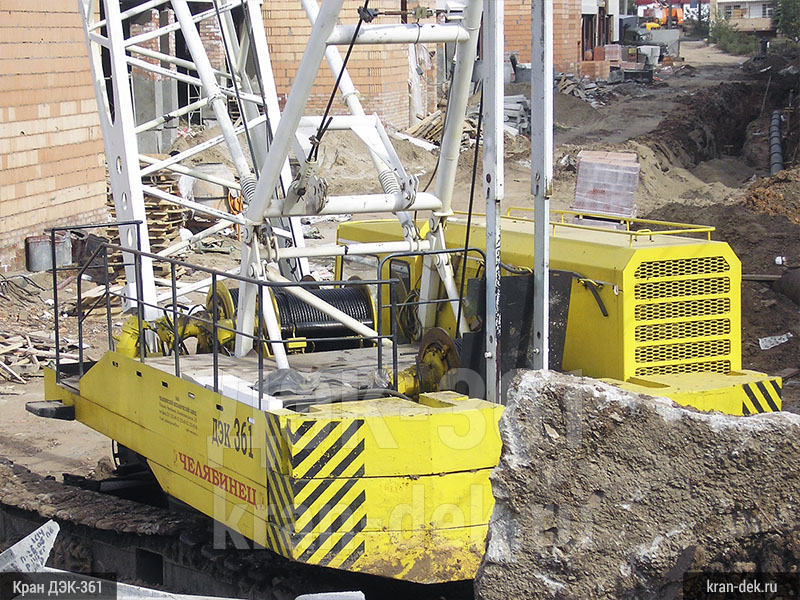

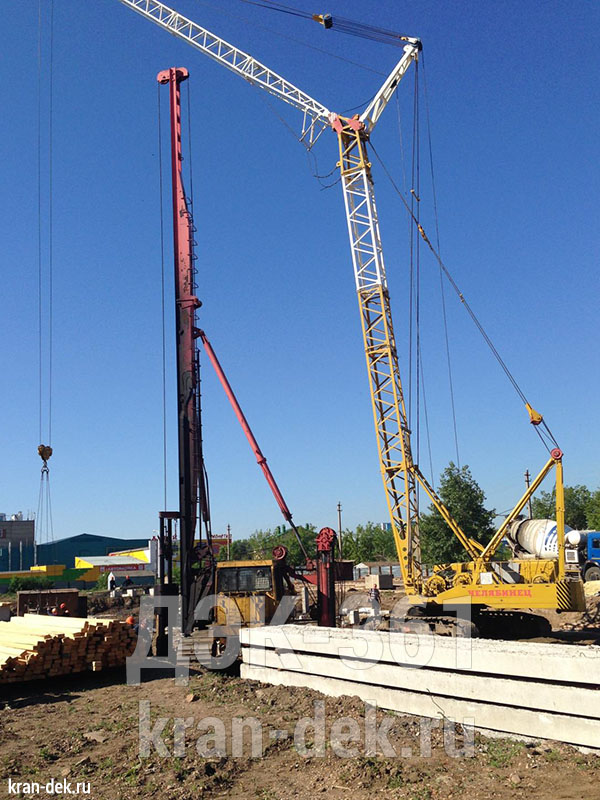

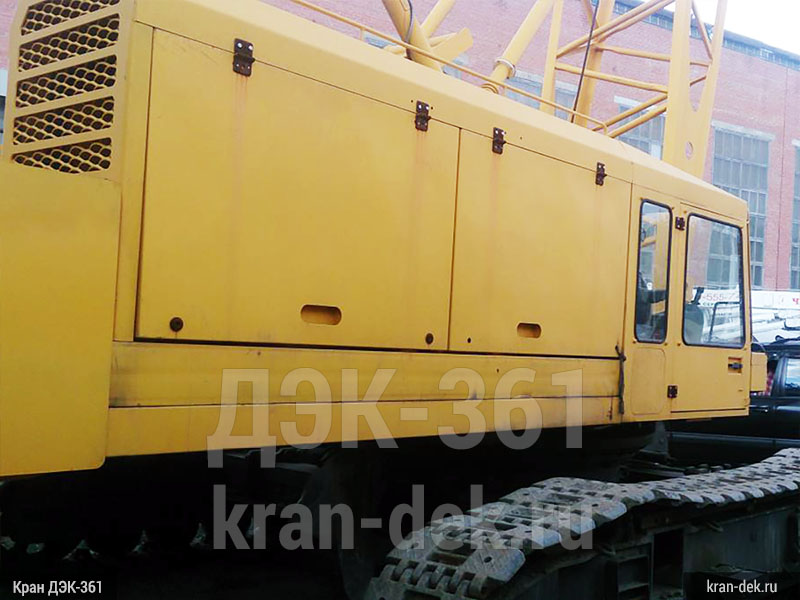

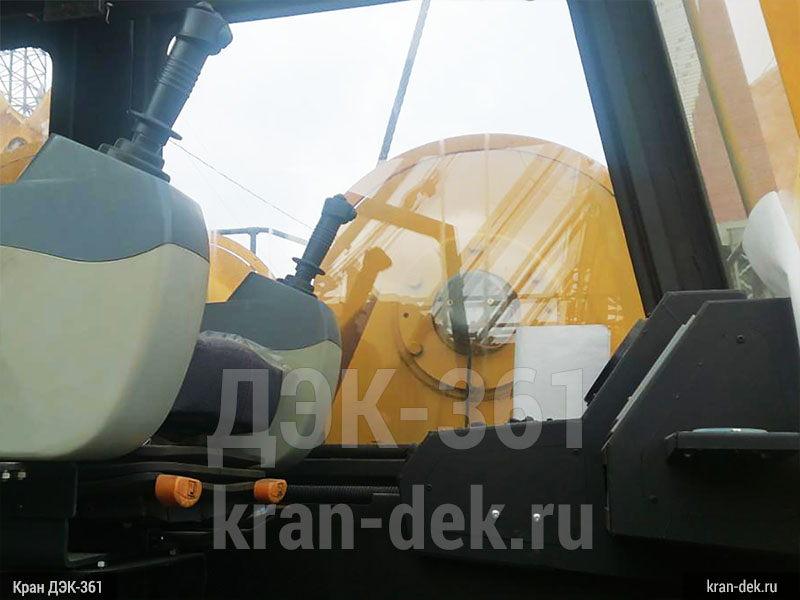

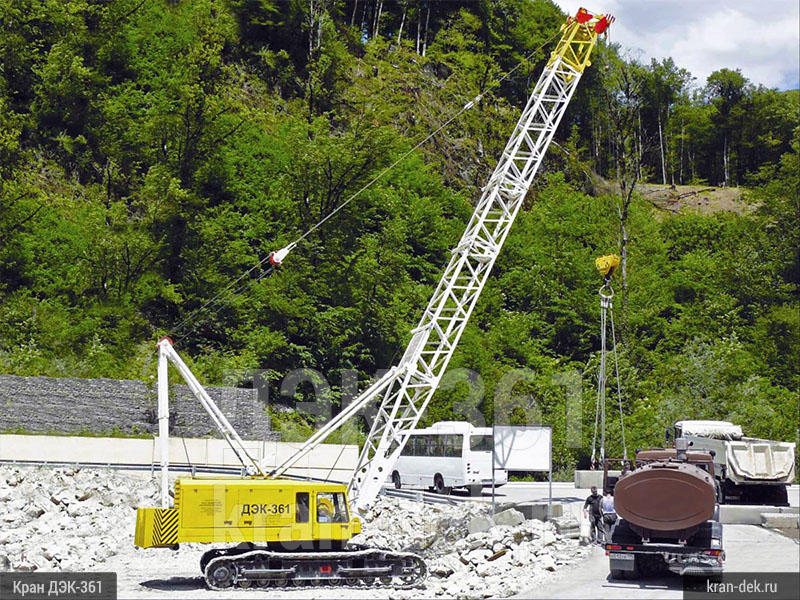

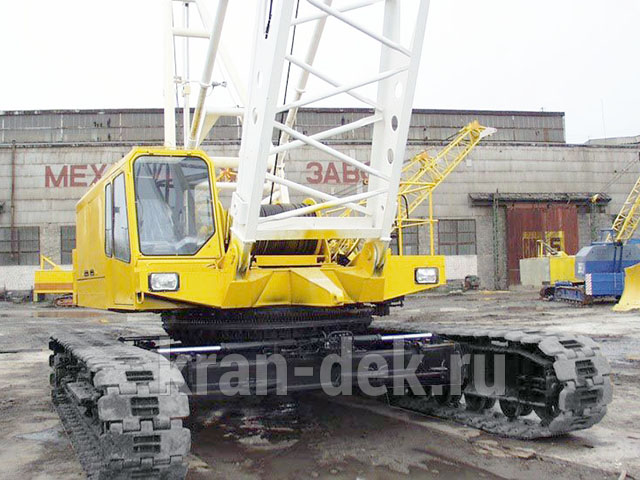

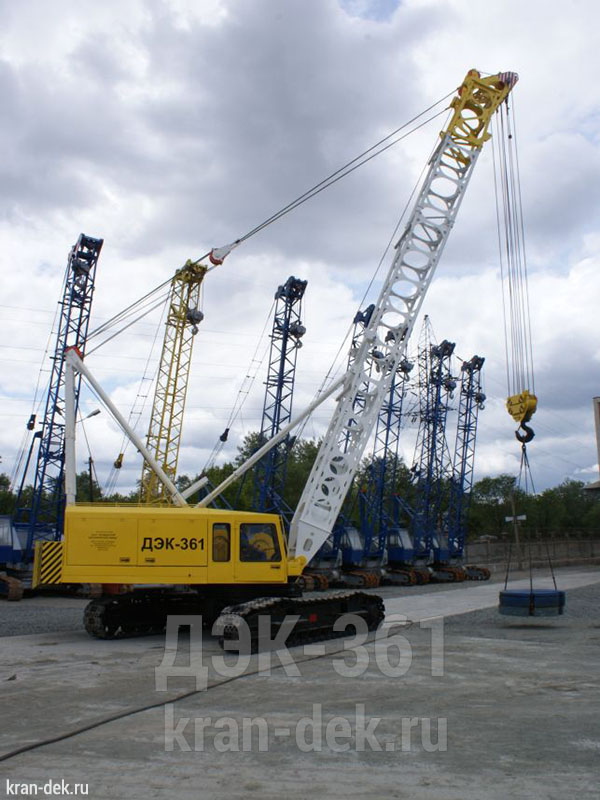

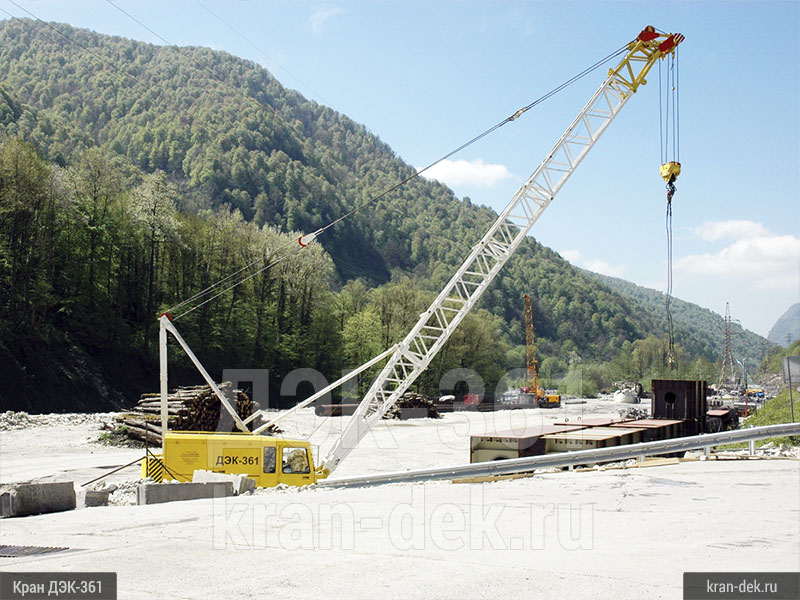

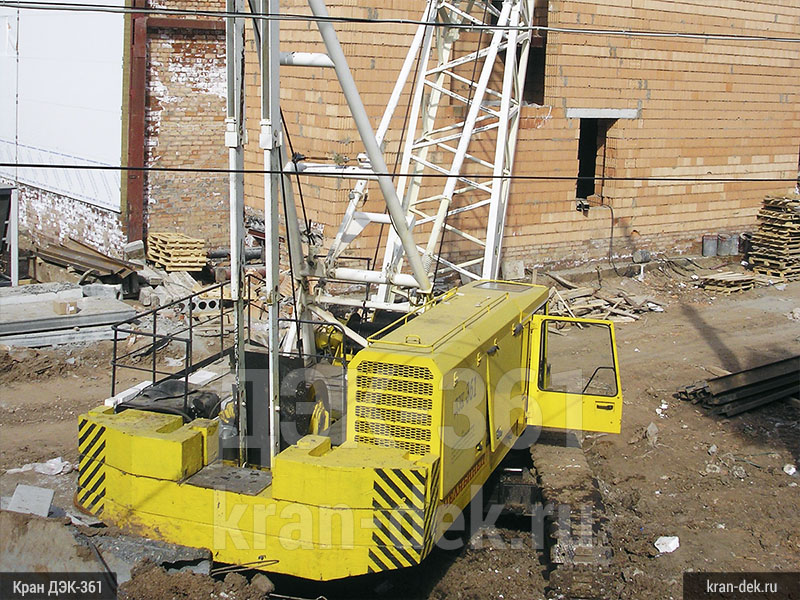

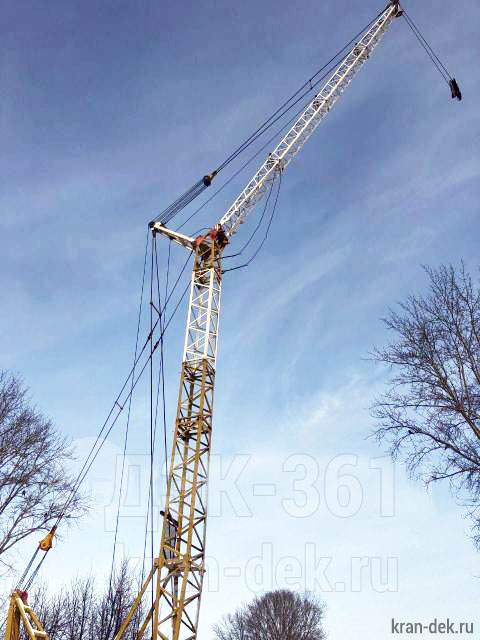

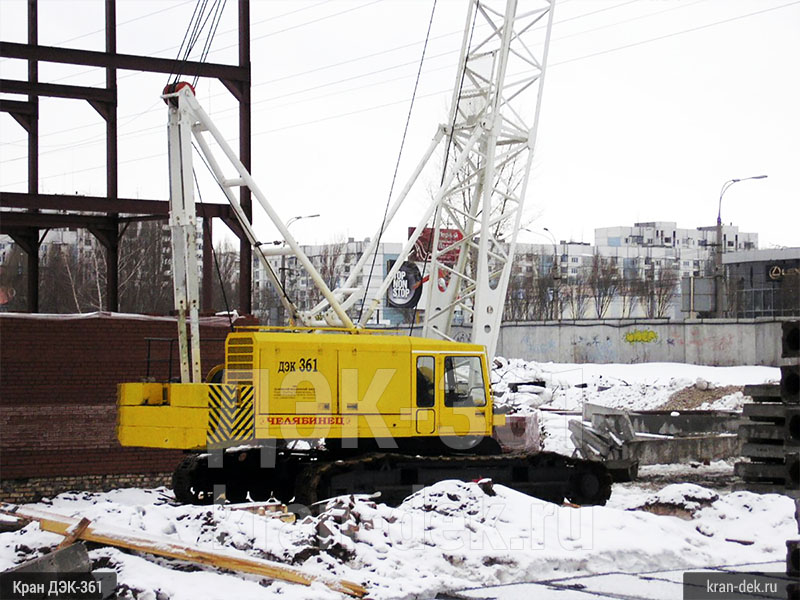

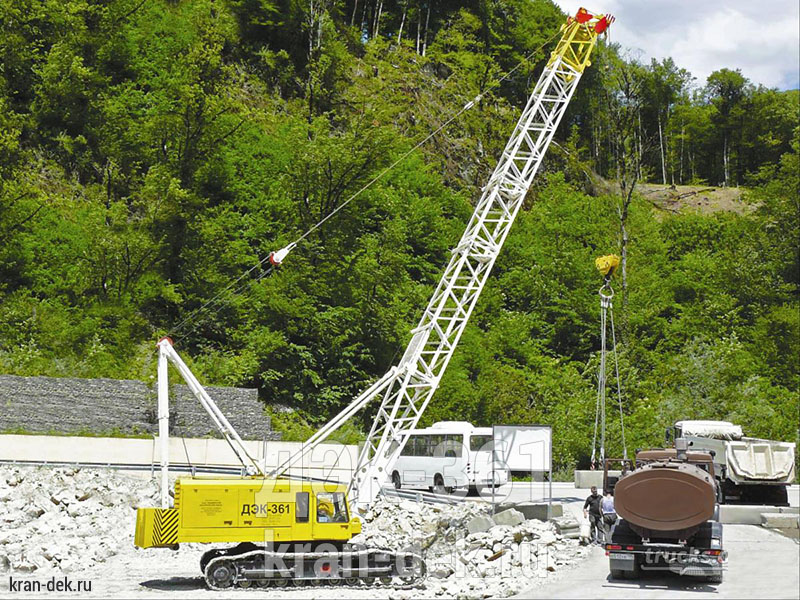

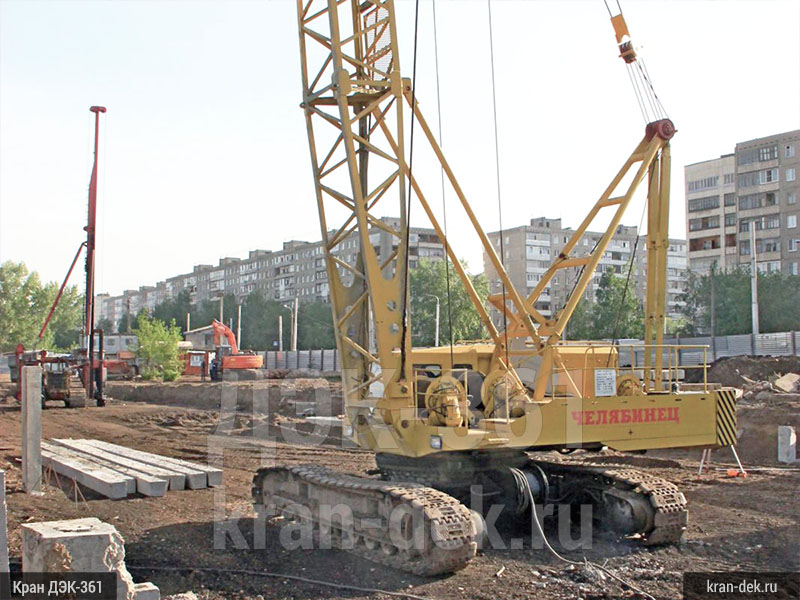

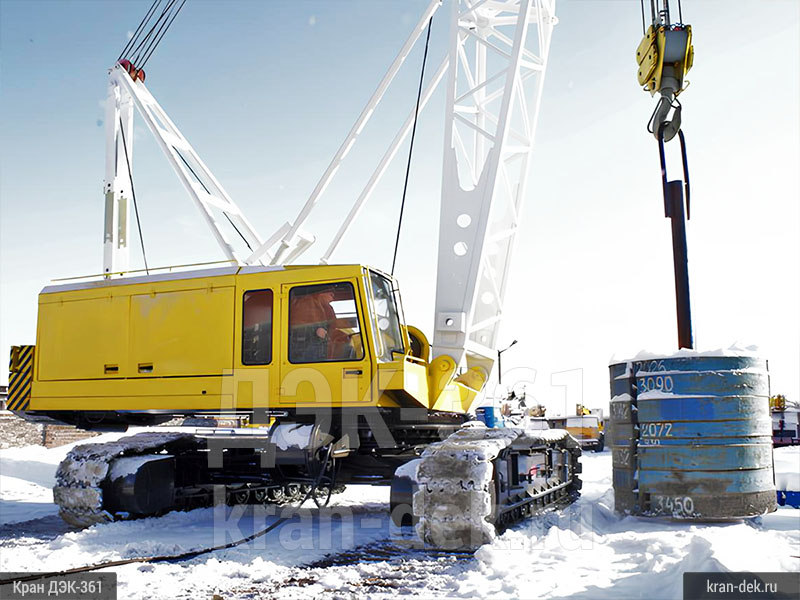

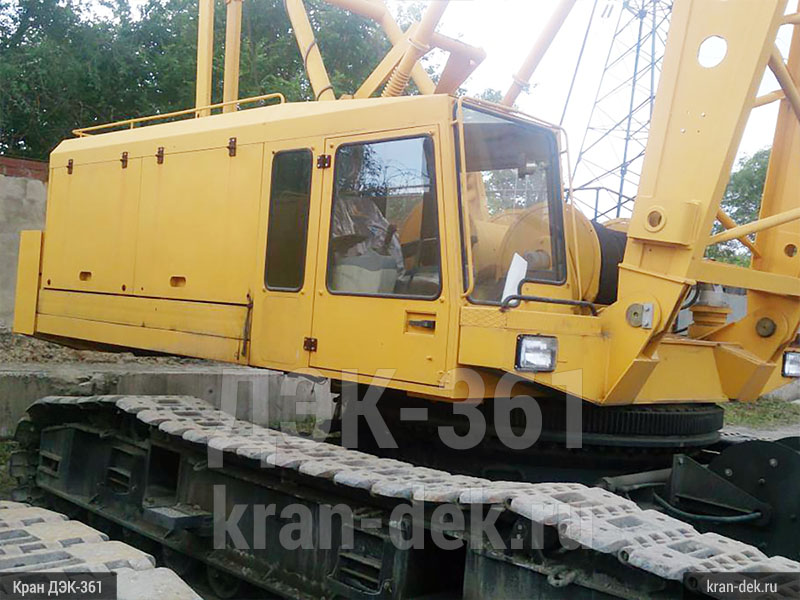

Фото гусеничного крана ДЭК-361
Вся приведенная информация носит ознакомительный характер. Отдельные характеристики, параметры и внешний вид могут отличаться от приведенных. Точные значения параметров вашего крана смотрите в прилагаемой к нему документации.
