Гусеничный кран ДЭК-40140 тонн
Кран ДЭК-401 – это дизель-электрический монтажный стреловой полноповоротный самоходный кран на гусеничном ходу с максимальной грузоподъемностью до 40 тонн. Ранее до 2015-2018г.г. выпускалась предыдущая модель ДЭК-401.
- Предназначен для строительно-монтажных, погрузочно-разгрузочных и иных работ.
- Питание от внешней электросети 380 В или от встроенной дизель-станции ∼100 кВт.
- Передвигается с грузом до 40 тонн.
- Температурный режим от -40 до +40°С.
- Навесное оборудование: сваебой, буровая, грейфер, электромагнит, вибропогружатель и проч. подробнее ▼
Технические характеристики крана ДЭК-401
Макс. грузоподъемность
40 т
Передвижение с грузом
до 40 т
Макс. грузовой момент
200 т·м
Стрела
15 ... 45 м ▼
макс. г/п на стреле
40 ... 11 т
макс. высота подъема
14 ... 43,5 м
макс. горизонтальный вылет
15 ... 36 м
Жесткий гусек
5 / 10 м ▼
макс. г/п на жестком гуське
8 / 8 т
макс. высота подъема
48 / 53,7 м
макс. горизонтальный вылет
38,3 / 42,5 м
БСО: башня
22 / 27 / 32 м ▼
БСО: маневровый гусек
15 / 20 / 25 м ▼
макс. г/п на маневр. гуське
10 ... 5,8т
макс. высота подъема
35,5 ... 55 м
макс. горизонтальный вылет
18 ... 29 м
Макс. глубина опускания
3 м
Крюковые обоймы
40 / 12,5 т
Вставки стрелы (башни)
5 / 10 м
Вставки маневрового гуська
5 м
Противовесы
10+2 т
Температура эксплуатации
-40...+40°C
Преодолеваемый уклон
10 °
Скорость передвижения
16,7 м/мин
Скорость вращения
0...1 об/мин
Угол поворота
360°
Время полного изменения вылета стрелы
143 сек
Скорость подъема, м/мин
главный подъем
5...20
вспомогательный подъем
Скорость опускания, м/мин
главный подъем
5...20вспомогательный подъем
Посадочная скорость, м/мин
главный подъем
0...0,5
Опорный контур
4,5(3,2)х 5
Мин. радиус поворота, м
5
Питание от внешн. электросети
380 В, 50 Гц
Встроенная электростанция:
дизельный двигатель
127 кВт
средний расход топлива
29,7 л/ч
генератор
100 кВт
Удельное давление на грунт
0,79 кг/см²
Масса крана с основной стрелой
55 т
Габариты в трансп. полож. (Д*Ш*В)
13,9*3,2/4,5*3,1 м

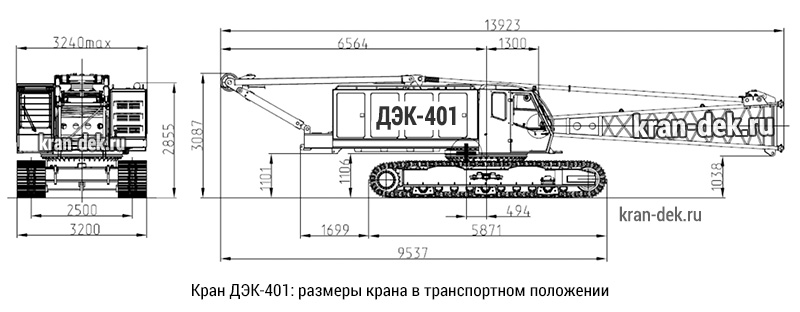

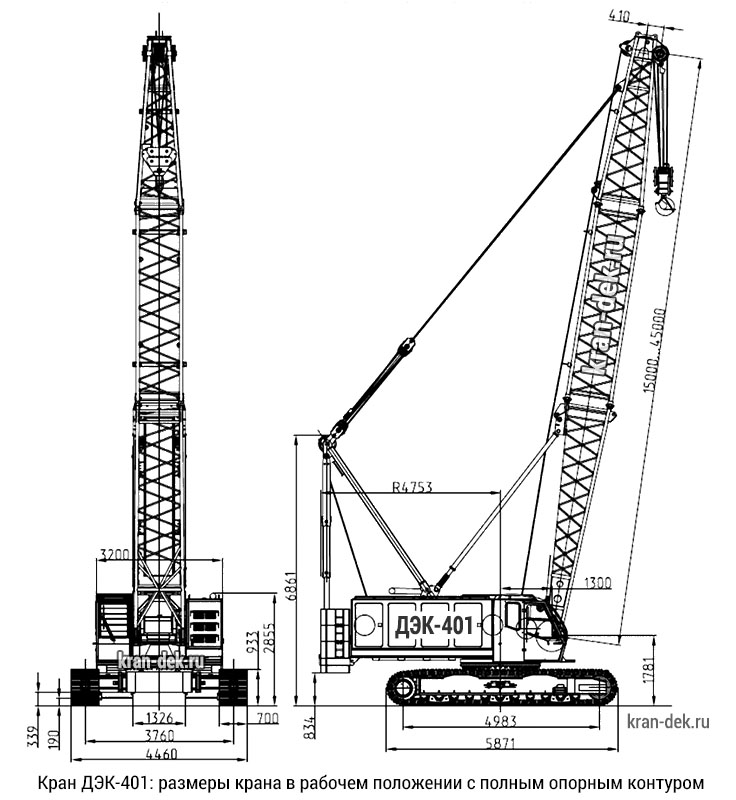

Габаритные размеры крана ДЭК-401
Грузовысотные характеристики крана ДЭК-401
ДЭК-401: грузовая характеристика главного подъема (на стреле)

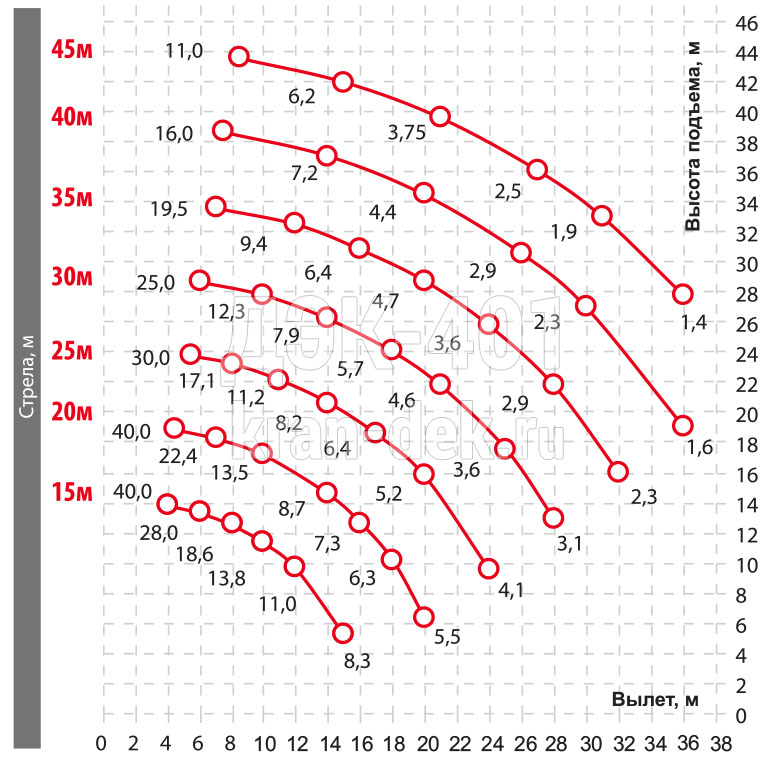

Грузовысотная характеристика главного подъема
крана ДЭК-401
крана ДЭК-401
- Основная стрела 15м содержит в себе вставку 5м и наращивается до 45м при помощи вставок длиной 10м. При увеличении длины стрелы максимальная г/п снижается.
- Подъем груза производится на главном 40-тонном крюке.
- При установке жесткого гуська, грузоподъемность основного подъема уменьшается.

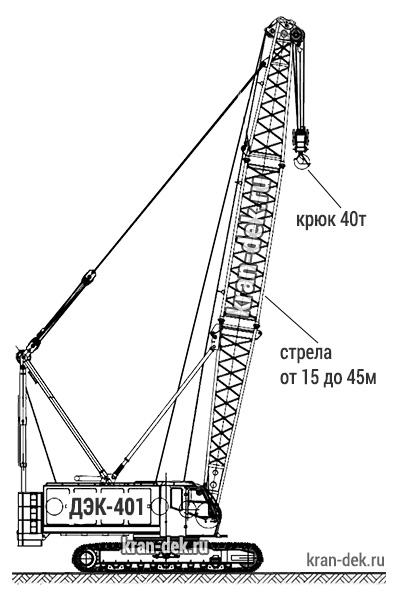

Схема главного подъема
крана ДЭК-401
крана ДЭК-401

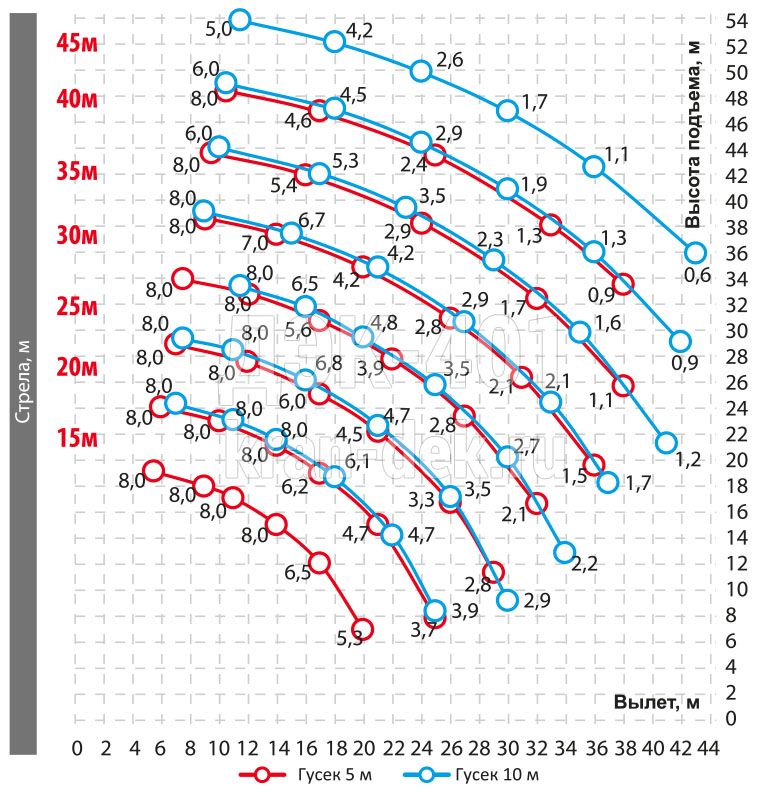

ДЭК-401: грузовая характеристика вспомогательного подъёма (на жёстком гуське)
Грузовысотная характеристика вспомогательного подъема
крана ДЭК-401
крана ДЭК-401

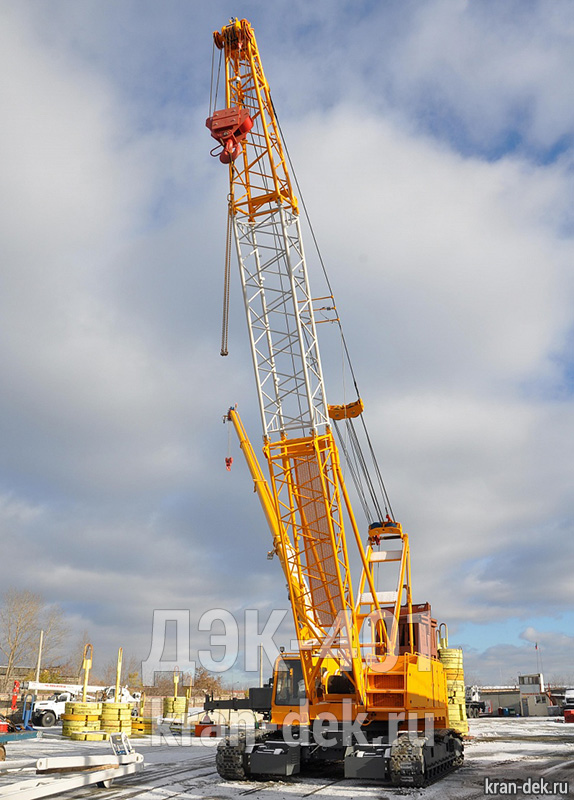

- На стрелу длиной от 15 до 45м устанавливается жесткий (неподвижный) гусек длиной 5 или 10м под углом 10° или 30° со вспомогательным крюком для увеличения подстрелового пространства и более быстрой работы с меньшими грузами.
- Подъем груза производится на вспомогательном (малом) крюке, при этом сохраняется возможность подъема на главном крюке; использование крюков попеременное.
- На кран может быть установлен конек длиной 1м для более быстрой работы с легкими грузами.
Схема вспомогательного подъема
крана ДЭК-401
крана ДЭК-401

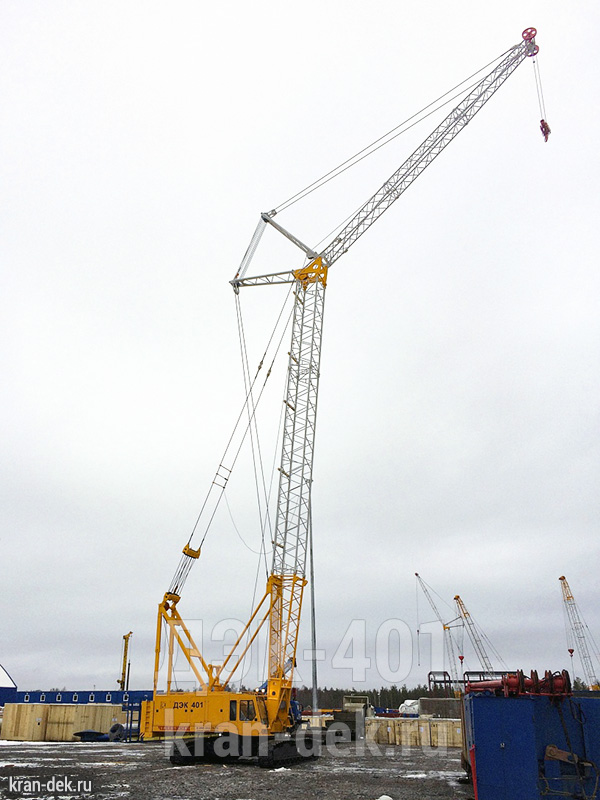

ДЭК-401: башенно-стреловое исполнение (БСО: башня + маневровый гусек)

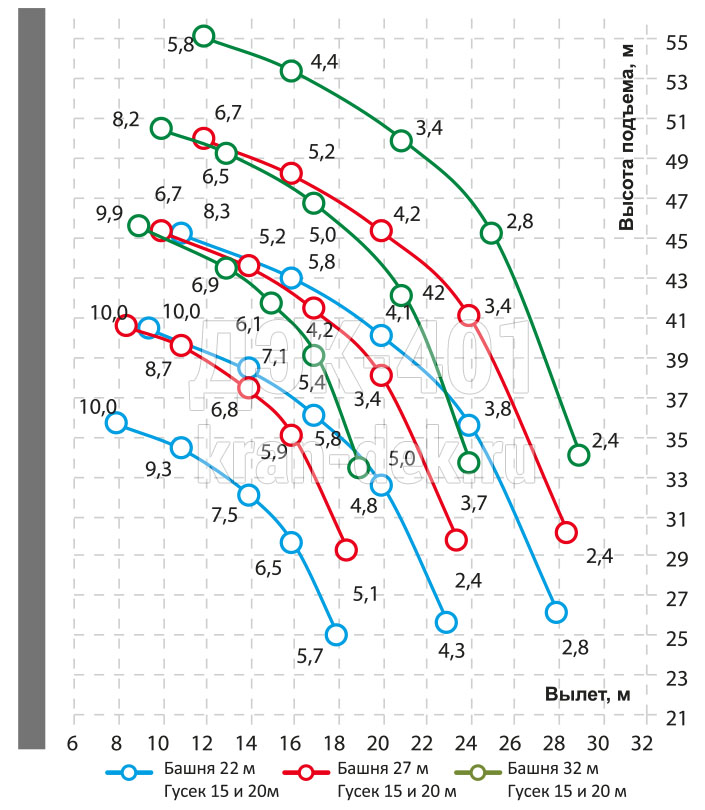

Грузовысотная характеристика башенно-стрелового исполнения (БСО) крана ДЭК-401
- Неподвижная стрела высотой 22, 27 или 32м устанавливается под углом 4°, 10°, 20° или 30° к вертикальной оси и выполняет функцию башни, на которую устанавливается подвижный маневровый гусек длиной 15, 20 или 25м для достижения бо́льшего горизонтального вылета на нужной высоте.
- Подъем груза производится на крюке 12,5т.

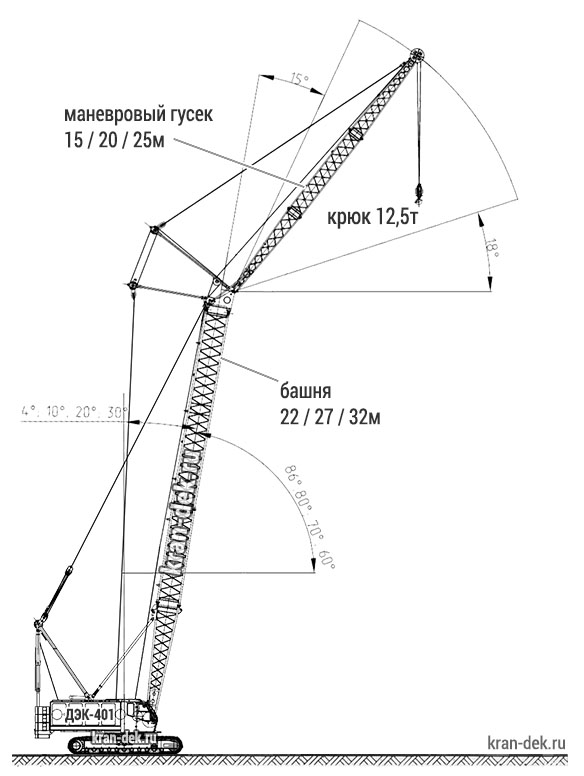

Схема башенно-стрелового исполнения (БСО) крана ДЭК-401
Описание гусеничного крана ДЭК-401
Гусеничный кран ДЭК-401 является современным монтажным краном, который предназначен для гражданского и промышленного строительства, для погрузочно-разгрузочных и иных работ с навесным оборудованием. Краны ДЭК-401 оптимальны для ведения работ, начиная с нулевого цикла и заканчивая высотным строительством. В отличие от гидравлических кранов на гусеничном ходу простота и надежность конструкционных решений дизель-электрических кранов ДЭК-401 делают их долговечными и незаменимыми помощниками, особенно в условиях холодного климата. | ||
• Основная стрела нового поколения длиной 15м содержит в себе 5-метровую вставку и может наращиваться до 45м при помощи дополнительных секций длиной 10м. • В качестве вспомогательного подъема на оголовке стрелы может быть установлен жесткий (неподвижный) гусек длиной 5 или 10м под углом 10° или 30° к оси стрелы с малым крюком вспомогательного подъема. Также на оголовок может быть установлен 1-метровый конек для более быстрой работы с грузами малой массы. • Для ведения высотного строительства кран оснащается башенно-стреловым оборудованием с высотой башни от 22, 27 или 32м (с углом установки 4° 10° 20° или 30° к вертикали) и маневровым гуськом длиной 15, 20 или 25м для достижения максимального горизонтального вылета на заданной высоте. • Кран ДЭК-401 может передвигаться с грузом массой до 40т. • Монтажные скорости позволяют крану вести работу с посадочными скоростями сопоставимыми с гидравликой. • Благодаря гусеничному ходу крану не требуется специально подготовленная площадка. Малое удельное давление гусеничных лент позволяют вести работу даже на грунтах с небольшой несущей способностью. | • Высокая маневренность гусеничного хода позволяют крану выполнять разворот как на месте, так и по кривым малого радиуса. • Питание крана ДЭК-401 может осуществляться как от внешнего источника электроснабжения (50Гц, 380В), подводимого с помощью гибкого электрокабеля, так и от встроенной дизель-генераторной установки. • Встроенный дизель-генератор также может выполнять роль отдельного источника электроэнергии и питать другие энергоемкие агрегаты строительной площадки. • В условиях развитой инфраструктуры питание крана осуществляется от внешней электросети, что позволяет вести работу бесшумно, экологично и дает существенную экономию на дизельном топливе. • Относительно быстрый и несложный монтаж крана с функцией самомонтажа позволяет максимально быстро вводить его в эксплуатацию без дополнительных затрат на оборудование площадки. • Важным преимуществом дизель-электрических кранов является их адаптированность для холодных климатических зон: там, где гидравлические краны не способны вести безостановочную работу. | |
 | Система безопасностиБезопасность работы крана ДЭК-401 обеспечивается комплексом современных технических решений: внедрены алгоритмы управления краном на базе микроконтроллеров, исключающие возможность совершения ошибки при эксплуатации. Прибор безопасности оснащен цифровой технологией передачи и архивации данных для отображения информации о текущих параметрах крана и проведения диагностики при помощи ПК посредством обычной флэш-карты. |
Навесное оборудование для крана ДЭК-401
На гусеничный кран ДЭК-401 может быть установлено различное навесное оборудование:
• Сваебойная установка: копровая мачта с молотом гидравлического или дизельного типа.
• Буровая установка.
• Вибропогружатель.
• Грейфер.
• Электромагнит.
• и другое оборудование.
• Сваебойная установка: копровая мачта с молотом гидравлического или дизельного типа.
• Буровая установка.
• Вибропогружатель.
• Грейфер.
• Электромагнит.
• и другое оборудование.

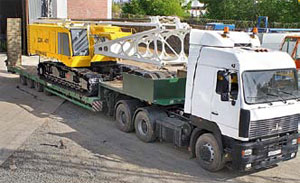

Способы транспортировки крана ДЭК-401
Перед транспортиркой кран частично разбирается, с него снимаются: стреловое оборудование, контгруза, портал и упоры, аутригеры подъема крана. Транспортировка по железным дорогамПо железным дорогам кран ДЭК-401 транспортируется в частично разобранном состоянии: на 2х или 3х жд платформых - в зависимости от комплектации сменного стрелового или башенно-стрелового оборудования.Транспортировка по автодорогамПо автодорогам транспортировка крана ДЭК-401 производится с помощью трала грузоподъемностью от 40т и нескольких габаритных фур - в зависимости от комплектации сменного стрелового или башенно-стрелового оборудования.Транспортировка самоходомНа малые расстояния (например, в пределах строительного объекта) кран ДЭК-401 может перемещаться самоходом со скоростью 1 км/ч. |  |

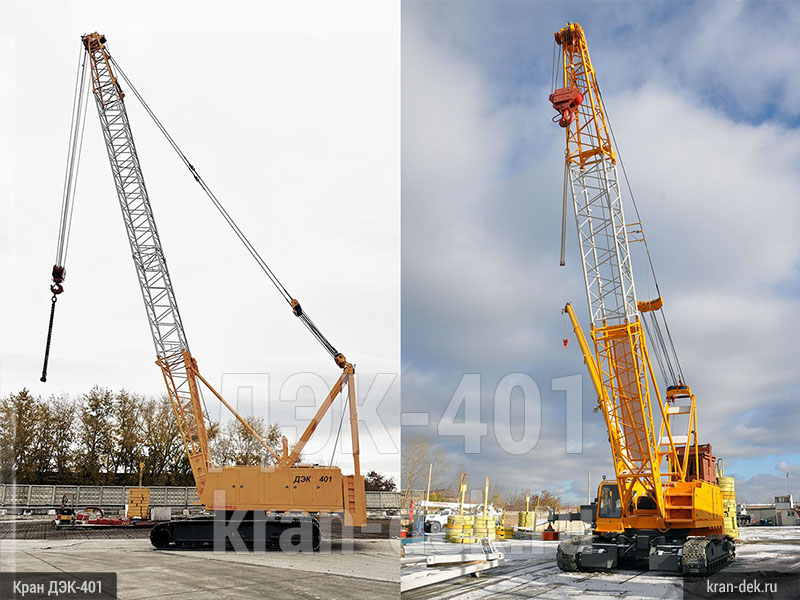

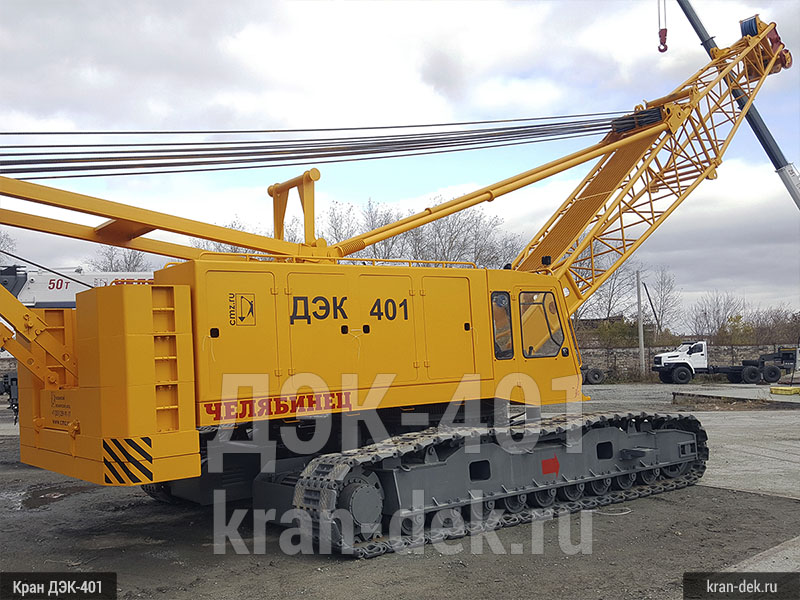

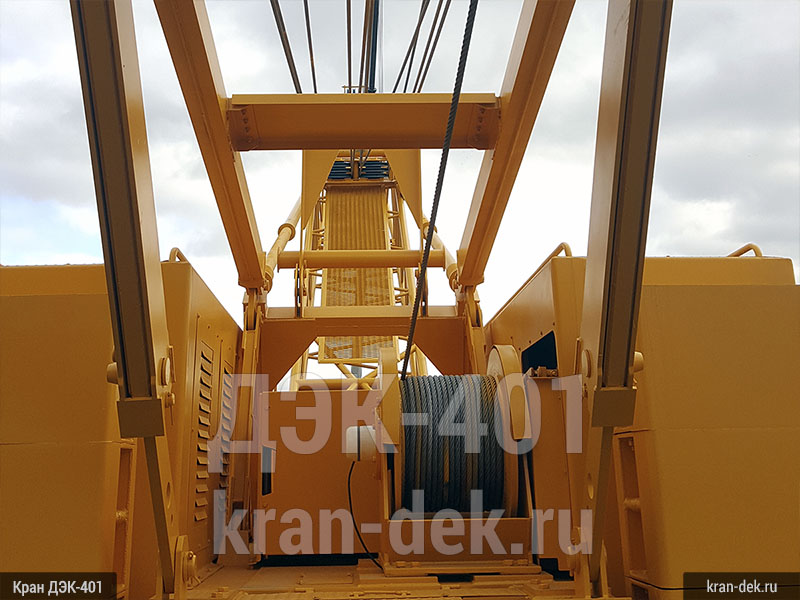

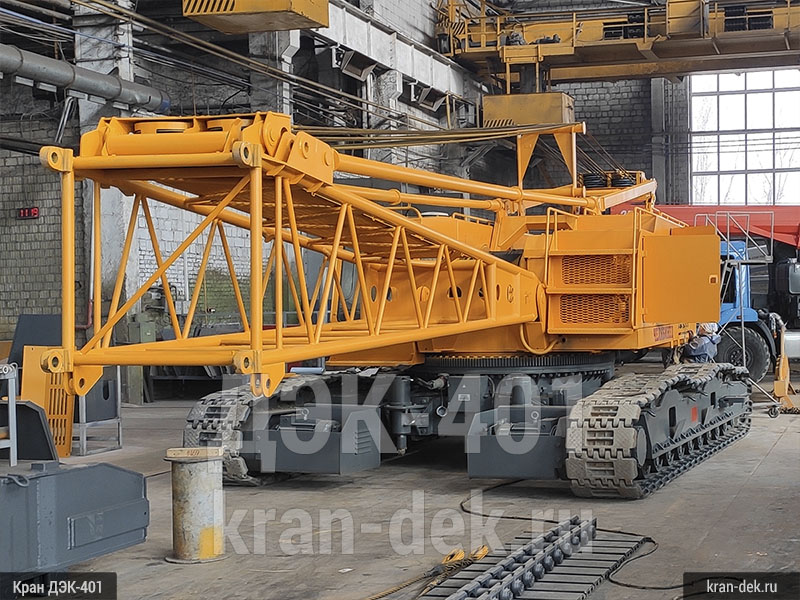

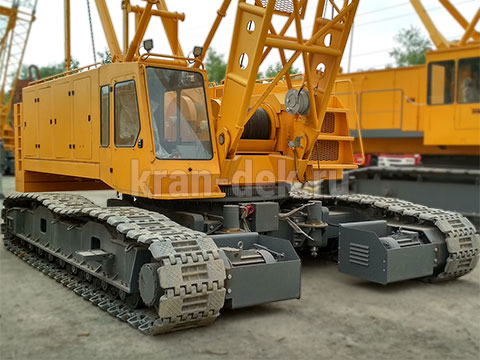

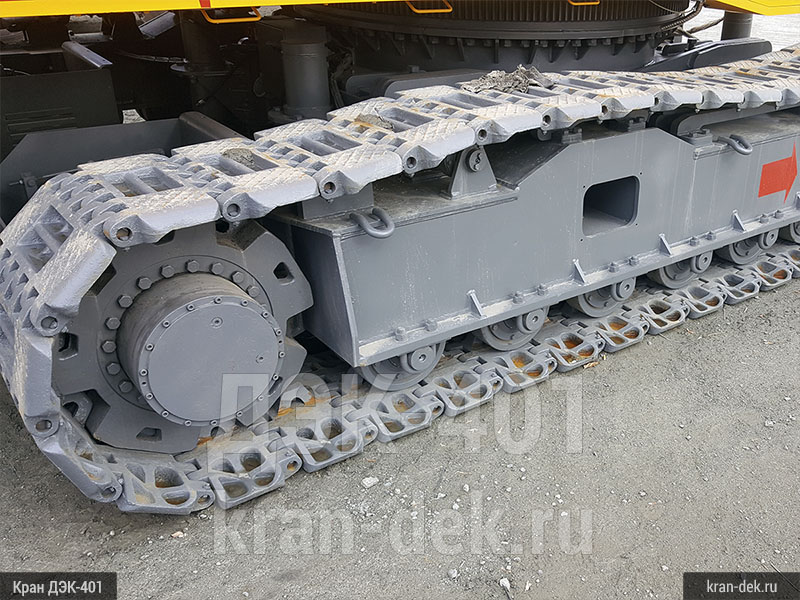

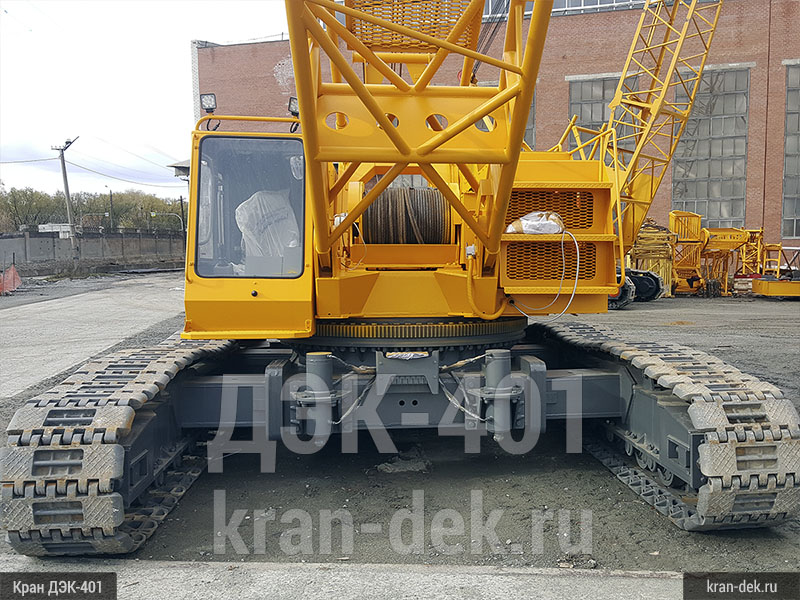

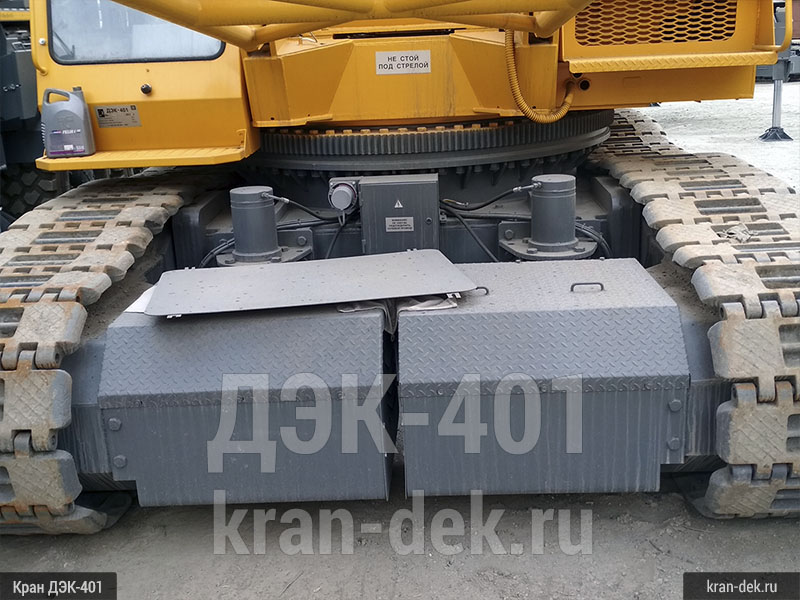

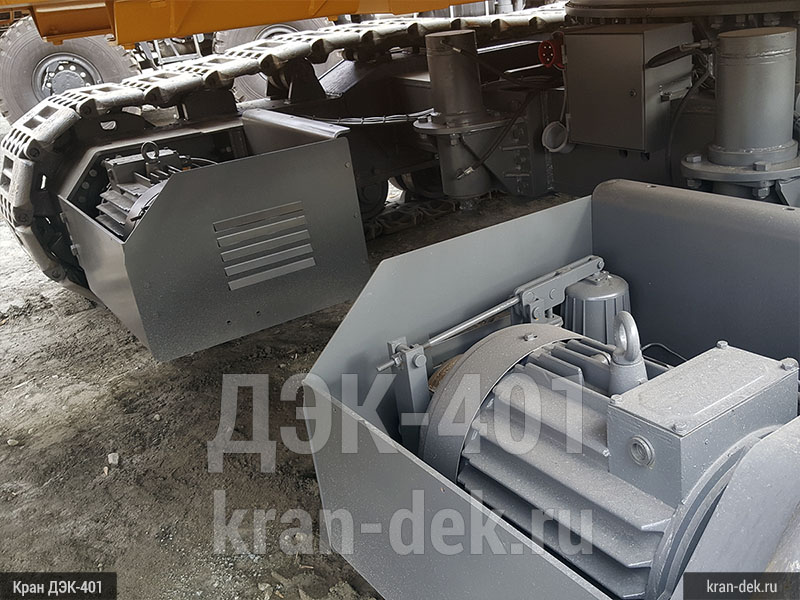

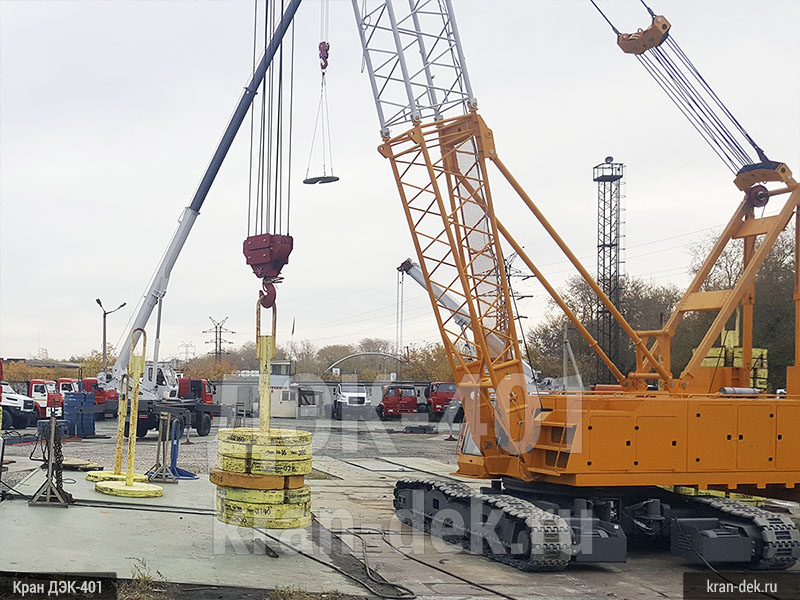

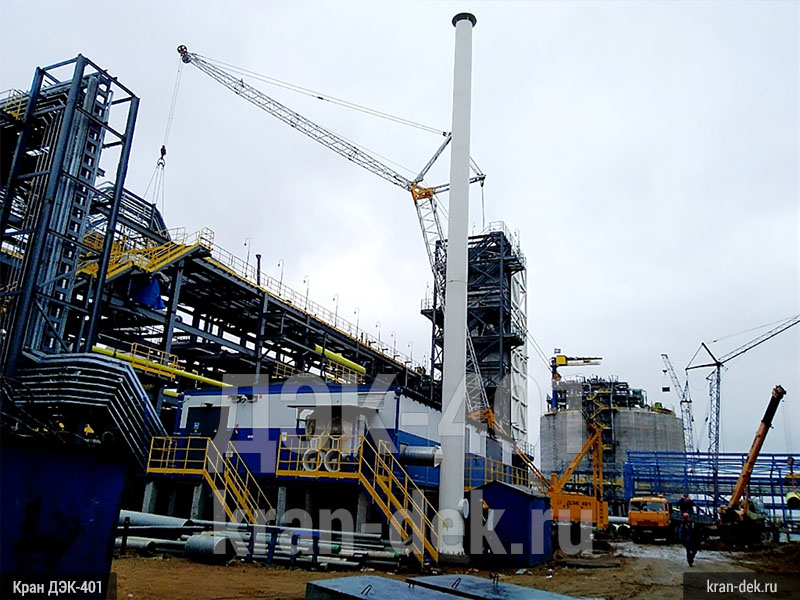

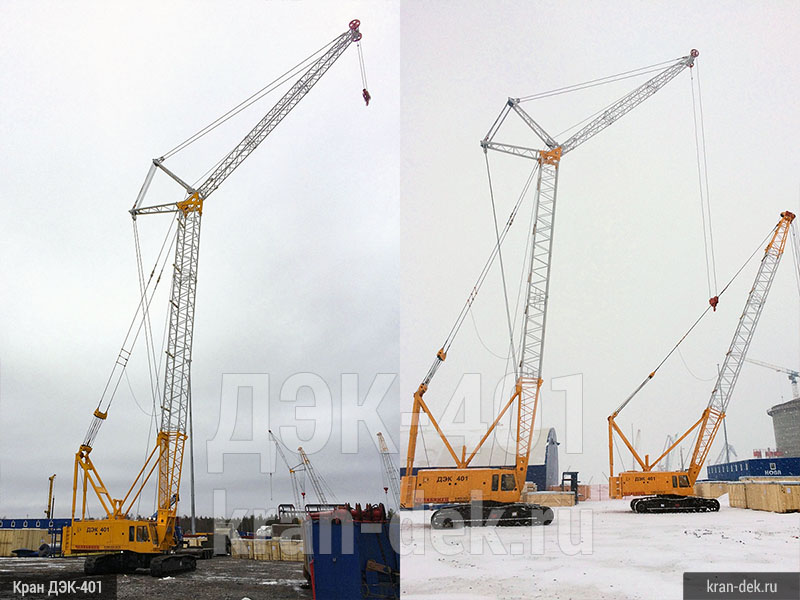

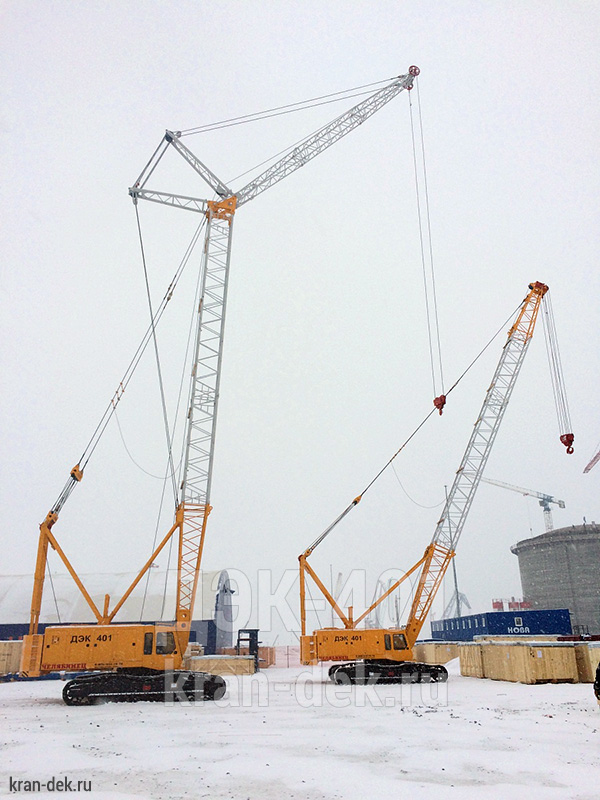

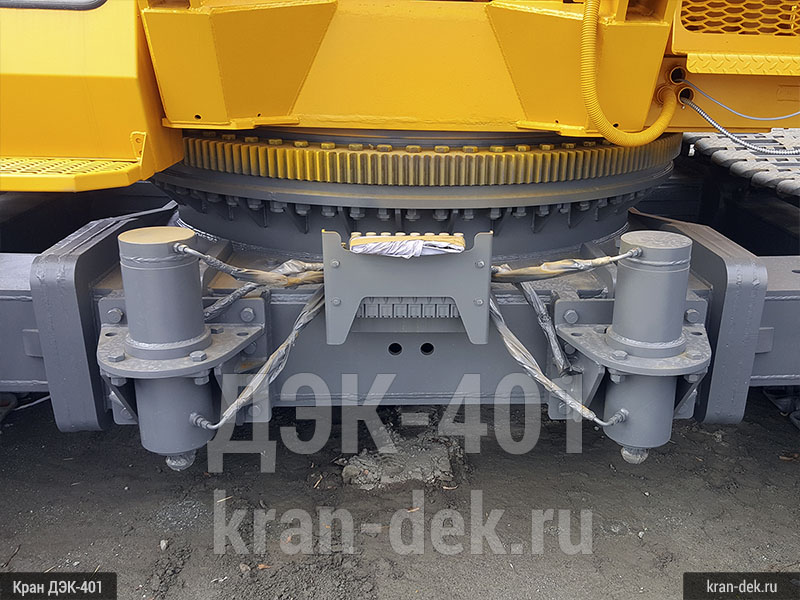

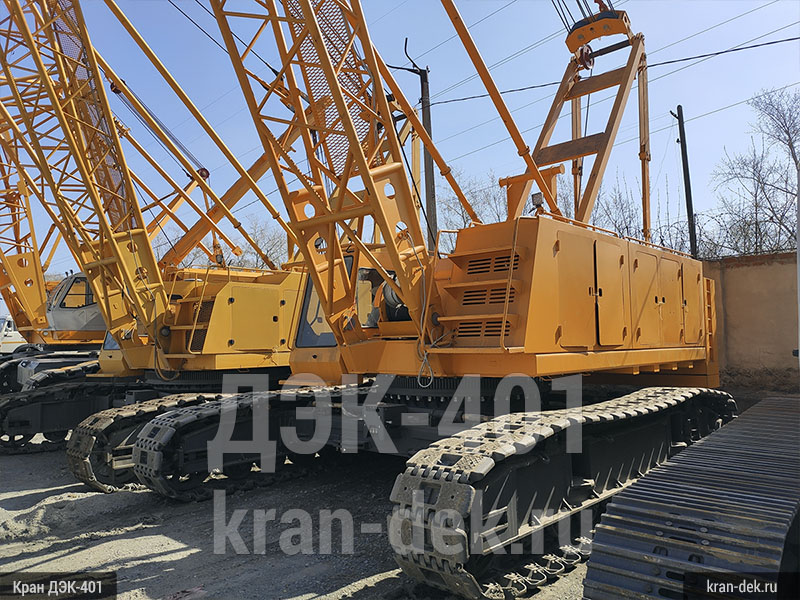

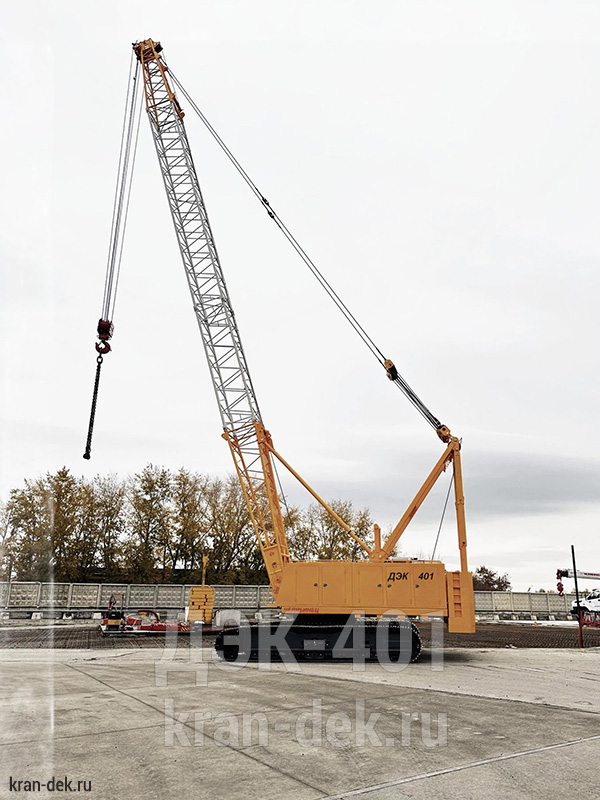

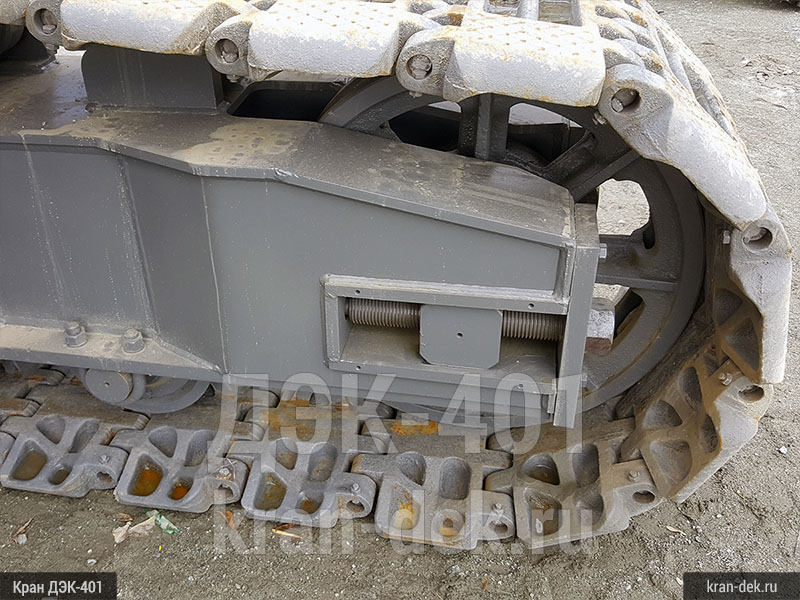

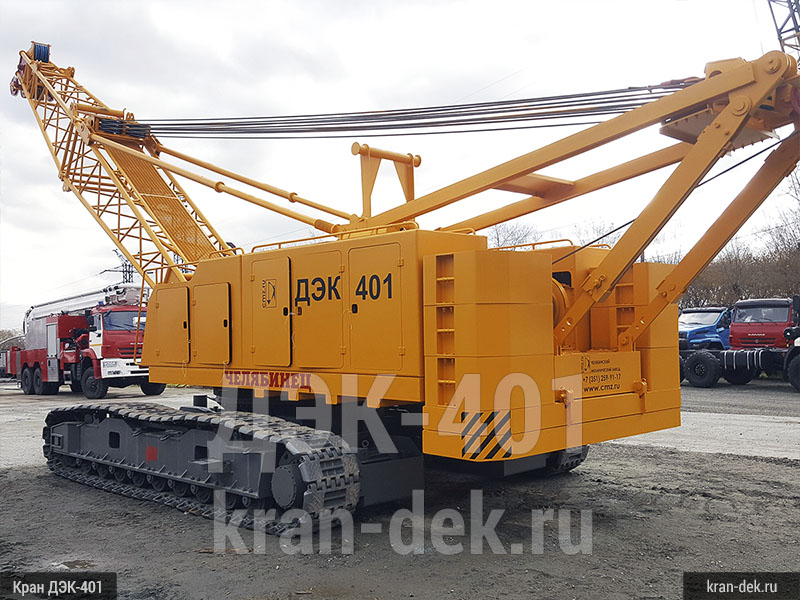

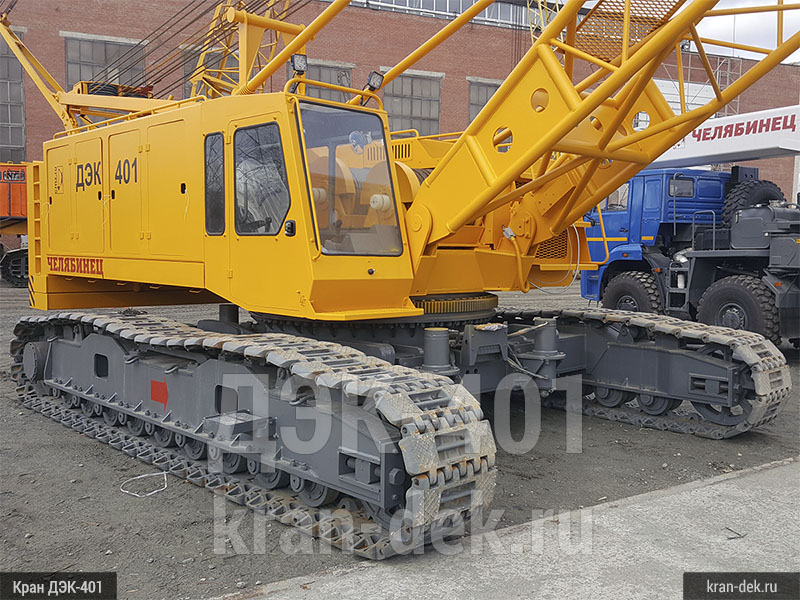

Фото гусеничного крана ДЭК-401
Вся приведенная информация носит ознакомительный характер. Отдельные характеристики, параметры и внешний вид могут отличаться от приведенных. Точные значения параметров вашего крана смотрите в прилагаемой к нему документации.
