Гусеничный кран ДЭК-40140 тонн
Кран ДЭК-401 – это монтажный стреловой дизель-электрический полноповоротный самоходный кран на гусеничном ходу с макс. грузоподъемностью до 40 тонн. С 2015-2018г.г. модель ДЭК-401 была обновлена.
- Предназначен для строительно-монтажных, погрузочно-разгрузочных и иных работ.
- Питание от внешней электросети 380 В или от встроенной дизель-станции ∼90 кВт.
- Передвижение с грузом до 40 тонн.
- Сдвижной ход и функция самомонтажа.
- Температурный режим от -40 до +40°С.
- Навесное оборудование: сваебой, буровая, грейфер, электромагнит, вибропогружатель и др. подробнее ▼
Технические характеристики крана ДЭК-401
Макс. грузоподъемность
40 т
Передвижение с грузом
до 40 т
Макс. грузовой момент
182 т·м
Стрела
15 ... 35 м ▼
макс. г/п на стреле
40 ... 15,5 т
макс. высота подъема
13,5 ... 33 м
макс. горизонтальный вылет
16 ... 35 м
Жесткий гусек
5 / 10 м ▼
макс. г/п на жестком гуське
8 / 4 т
макс. высота подъема
38 / 42 м
макс. горизонтальный вылет
31 / 36 м
БСО: башня
20 / 25 / 30 м ▼
БСО: маневровый гусек
15 / 20 / 25 м ▼
макс. г/п на маневр. гуське
11 ... 7,6т
макс. высота подъема
33 ... 48 м
макс. горизонтальный вылет
18 ... 24 м
Макс. глубина опускания
3 м
Крюковые обоймы
40 / 12,5 т
Вставки стрелы (башни)
5 / 10 м
Вставки маневрового гуська
5 м
Противовесы
8,7 т
Температура эксплуатации
-40...+40°C
Преодолеваемый уклон
10 °
Скорость передвижения
16,7 м/мин
Скорость вращения
0,3...1 об/мин
Угол поворота
360°
Время полного изменения вылета стрелы
143 сек
Скорость подъема, м/мин
главный подъем
0...10
вспомогательный подъем
0...20
Скорость опускания, м/мин
главный подъем
0...10
вспомогательный подъем
0...20
Посадочная скорость, м/мин
главный подъем
0,04...0,5
Опорный контур
4,7 х 4,4 м
Мин. радиус поворота
4,65 м
Питание от внешн. электросети
380 В, 50 Гц
Встроенная электростанция:
дизельный двигатель
Deutz и др.
средний расход топлива
~20 л/ч
объем топливного бака
140 л
генератор
90 кВт
Удельное давление на грунт
0,86 кг/см²
Масса крана с основной стрелой
55 т
Габариты в трансп. полож. (Д*Ш*В)
7,5*4,4*3,1 м

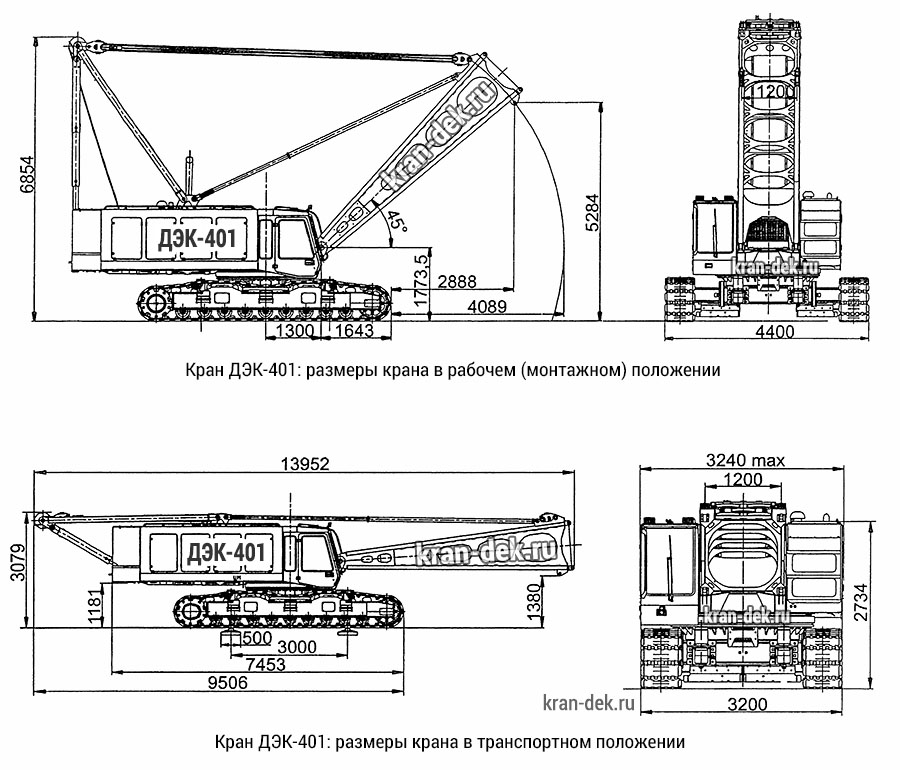

Габаритные размеры крана ДЭК-401
Грузовысотные характеристики крана ДЭК-401

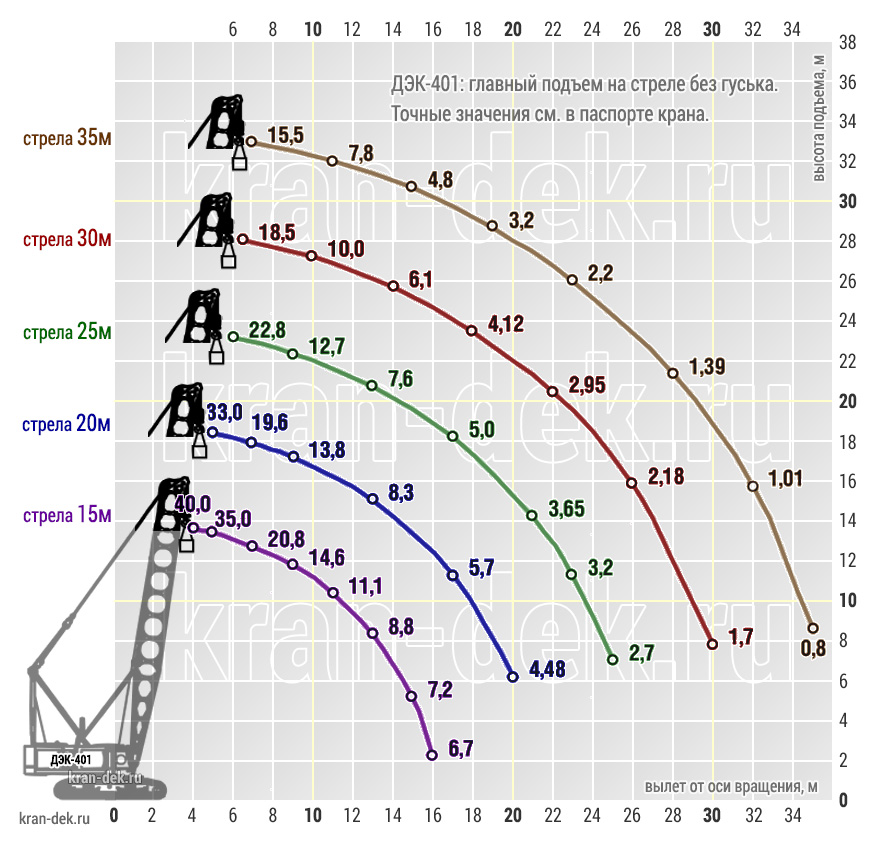

ДЭК-401: грузовая характеристика главного подъема (на стреле)
Грузовысотная характеристика главного подъема
крана ДЭК-401
крана ДЭК-401
- Основная стрела 15м наращивается до 35м при помощи вставок длиной 10м. При увеличении длины стрелы максимальная грузоподъемность снижается.
- Подъем груза производится на главном 40-тонном крюке.
- При установке жесткого гуська, грузоподъемность основного подъема снижается.

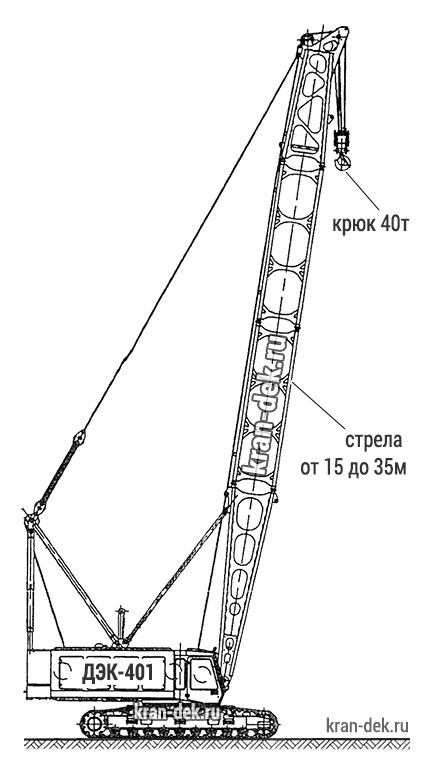

Схема главного подъема
крана ДЭК-401
крана ДЭК-401

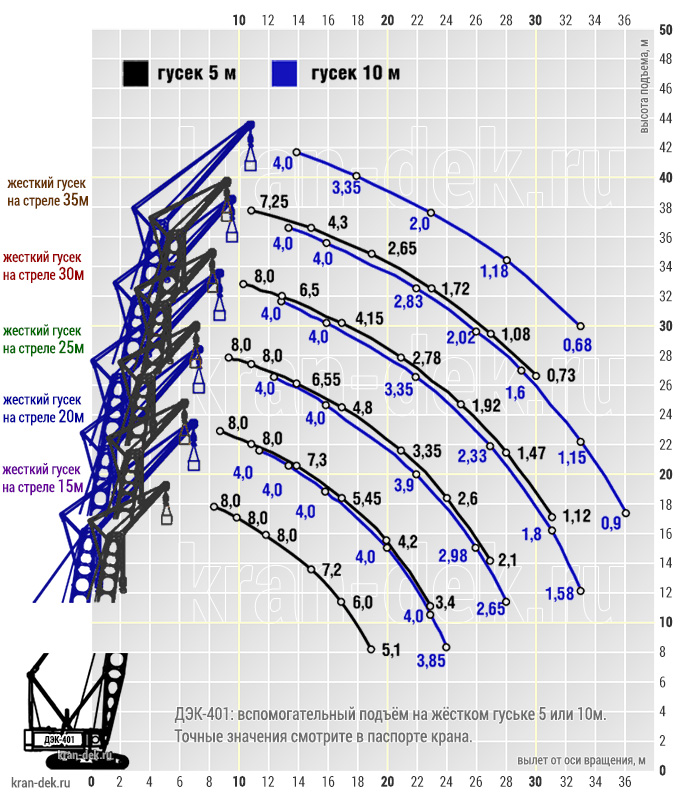

ДЭК-401: грузовая характеристика вспомогательного подъёма (на жёстком гуське)
Грузовысотная характеристика вспомогательного подъема
крана ДЭК-401
крана ДЭК-401

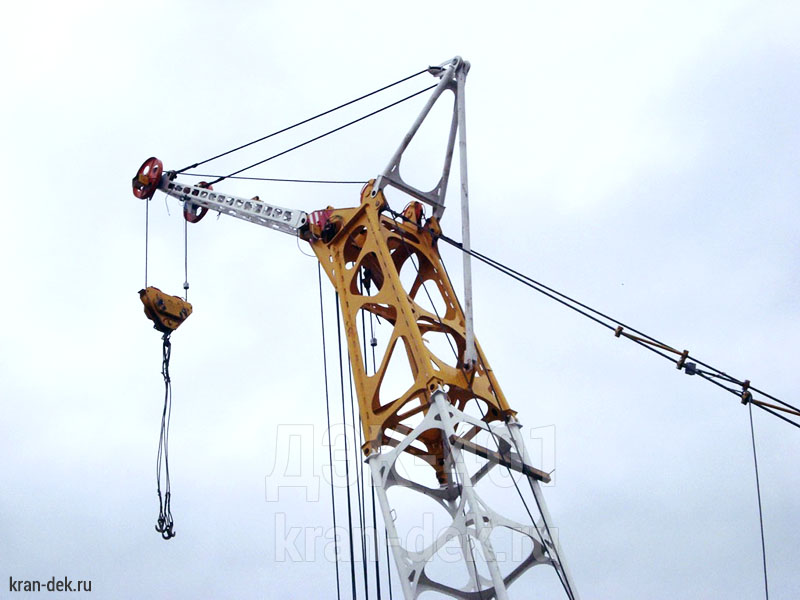

- На стрелу длиной от 15 до 35м устанавливается жесткий (неподвижный) гусек длиной 5 или 10м для увеличения подстрелового пространства и более быстрой работы с меньшими грузами.
- Подъем груза производится на вспомогательном (малом) крюке 12,5т, при этом сохраняется возможность подъема на главном крюке 40т. Использование крюков попеременное.

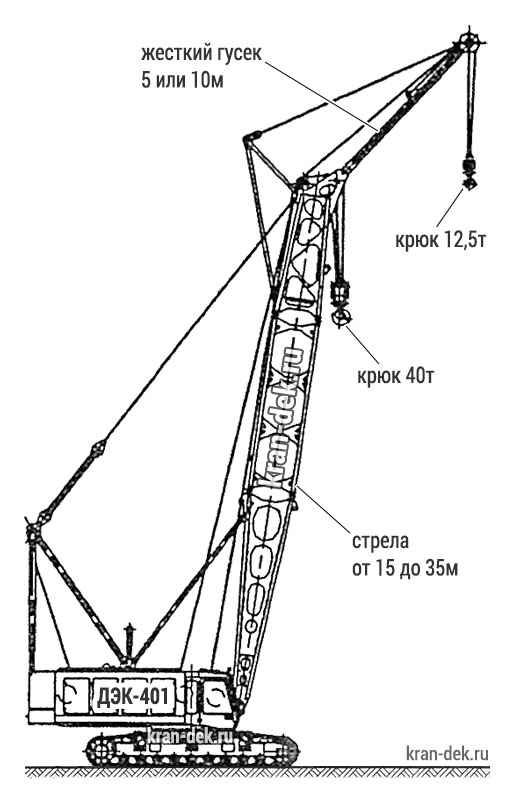

Схема вспомогательного подъема
крана ДЭК-401
крана ДЭК-401

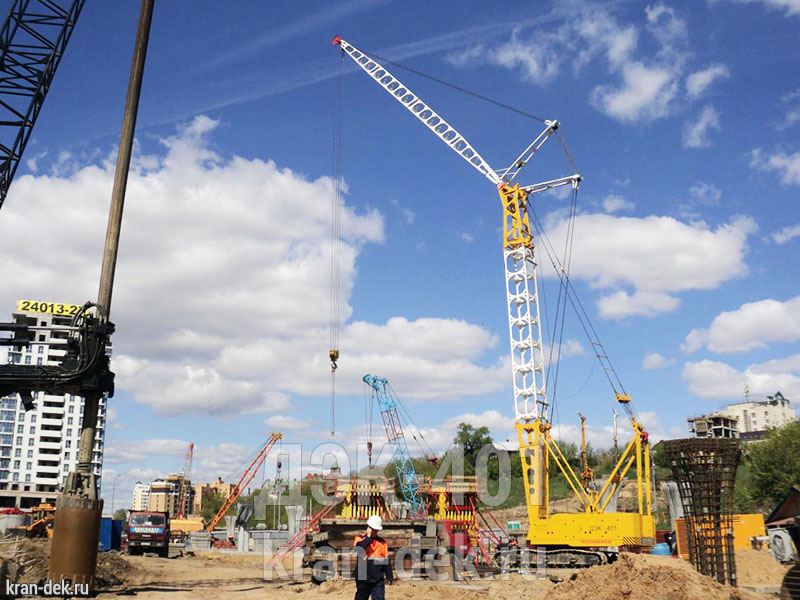

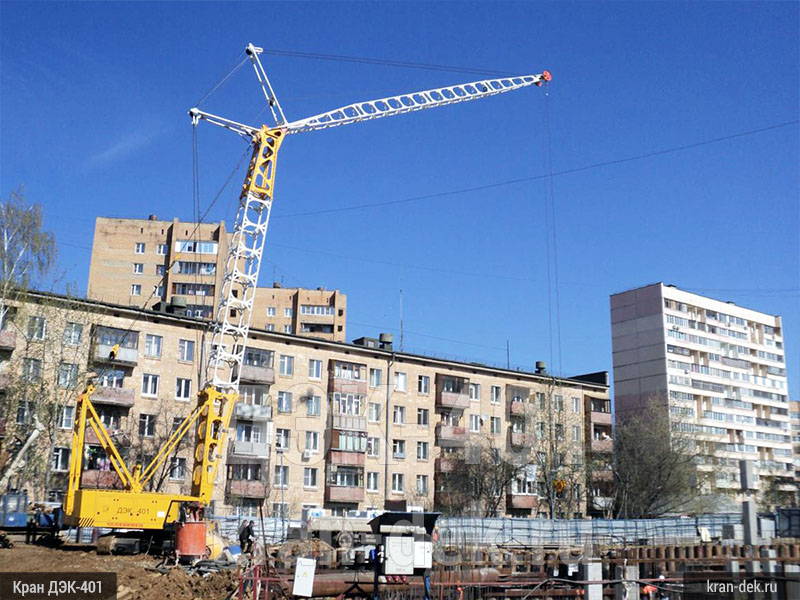

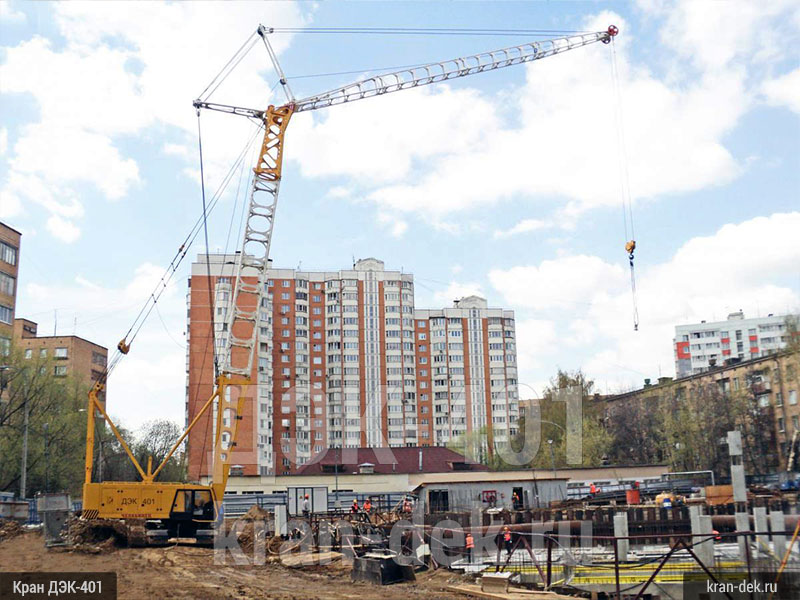

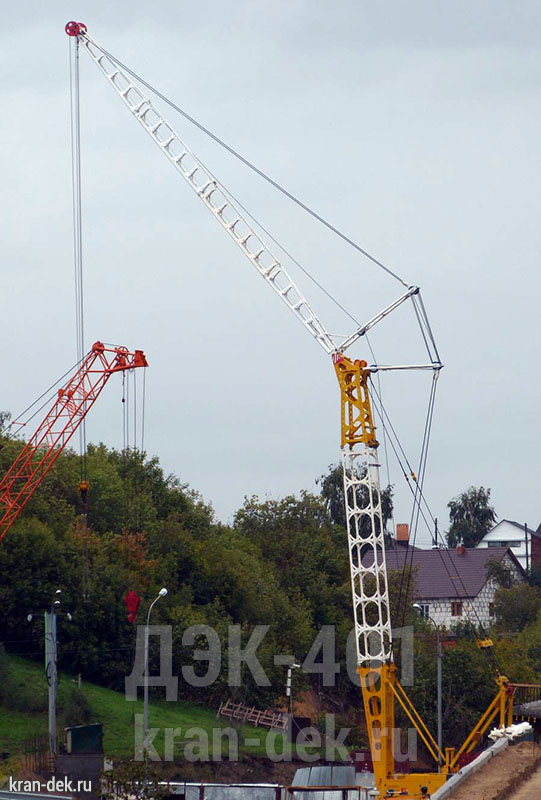

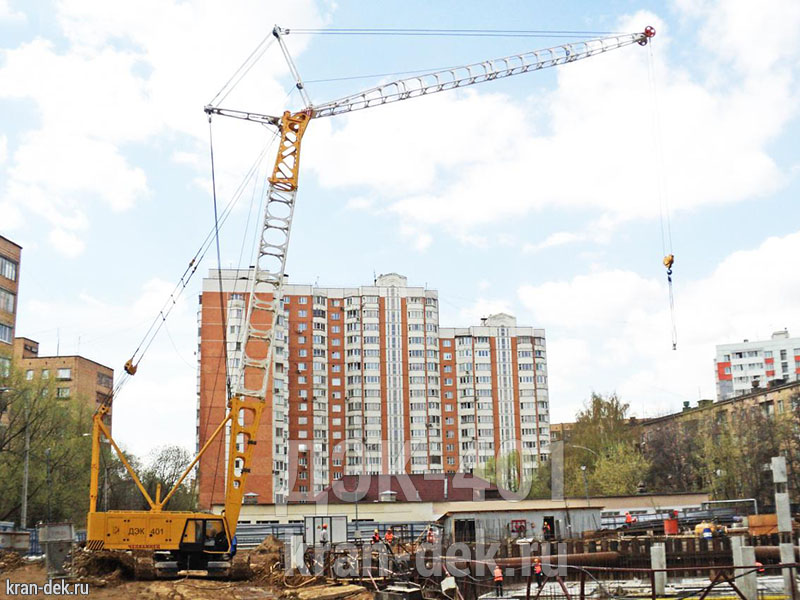

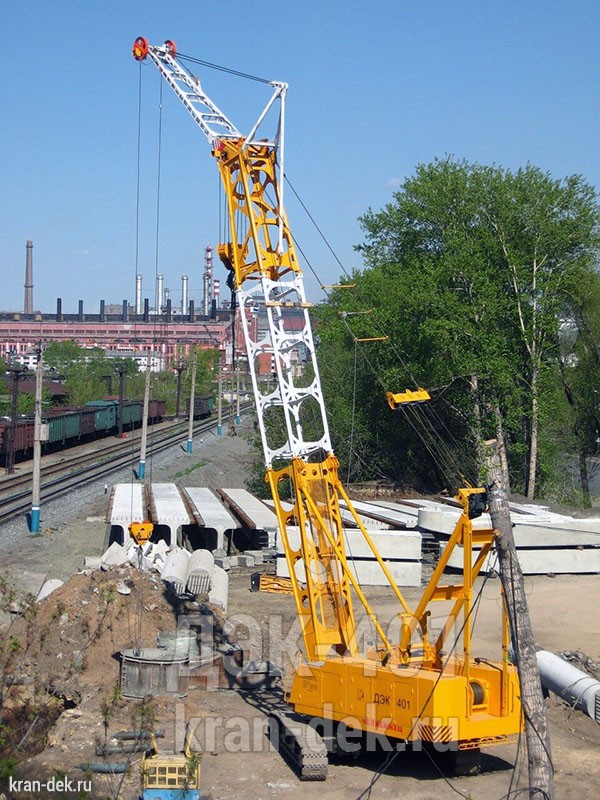

ДЭК-401: башенно-стреловое исполнение (БСО: башня + маневровый гусек)
Грузовысотная характеристика башенно-стрелового исполнения (БСО) крана ДЭК-401
- Неподвижная стрела высотой 20, 25 или 30м выполняет функцию башни, на которую устанавливается подвижный маневровый гусек длиной 15 или 20м для достижения бо́льшего горизонтального вылета на требуемой высоте.
- Подъем груза производится на вспомогательном крюке 12,5т.

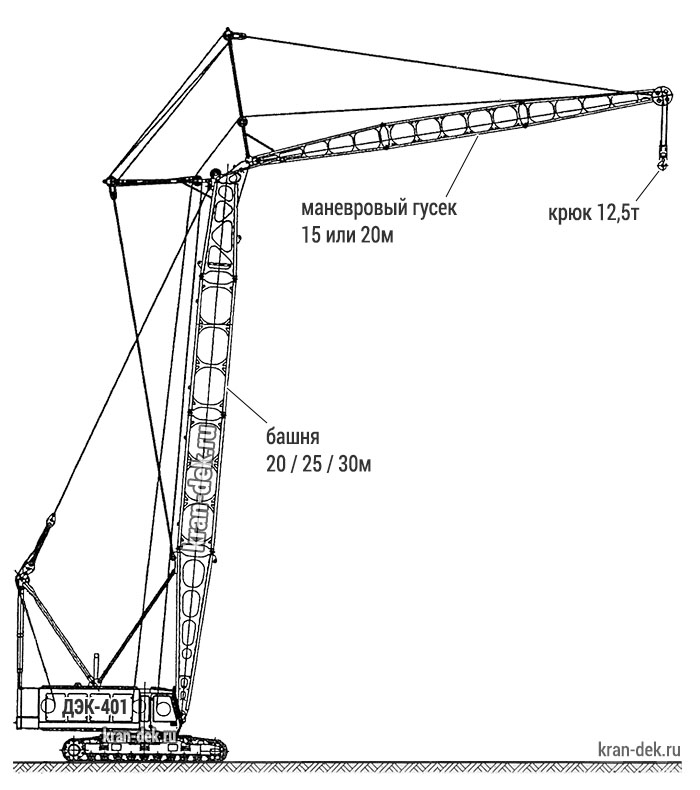

Схема башенно-стрелового исполнения (БСО) крана ДЭК-401
Описание гусеничного крана ДЭК-401
ДЭК-401 — современный инновационный, максимально адаптированный под требования потребителей, отвечающий мировым стандартам монтажный кран. Новые запатентованные решения совместили в себе традиционно сильные качества гидравлических и дизель-электрических кранов ДЭК. Настоящая модель крана выспускалась с 2007 по 2015 год, после чего модель ДЭК-401 была обновлена. | ||
— Основная стрела крана длиной 15м содержит в себе вставку 5м и может быть нарощена до 35м вставками 10м с помощью быстромонтируемых соединений. — При необходимости устанавливается жесткий гусек длиной 5м или 10м с крюком вспомогательного подъема, что обеспечивает увеличение подстрелового пространства и подъем грузов массой до 8тн и 4тн соответственно. — Для работы вблизи высотных сооружений на кран устанавливается маневровый гусек (башенно-стреловое оборудование) 15м или 20м с максимальной грузоподъемностью 11тн и 10тн соответственно. — Стрела крана ДЭК-401 имеет конструкцию мембранного типа. Данная технология позволяет существенно повысить прочность стрелы, уменьшить массу и обеспечить демпфирование динамических нагрузок при работе с грузом. — Гусеничный ход обеспечивает высокую проходимость в условиях неподготовленной площадки. Возможно перемещение крана с грузом. — Питание крана может осуществляться как от встроенного дизель-генератора мощностью 90кВт, так и от внешней электросети 380В 50Гц. — Дизель-генераторная станция может использоваться как дополнительный источник электрической энергии для широкого спектра хозяйственных нужд. | — Высокопроизводительный ДЭК-401 обеспечивает высокую точность и плавность строительно-монтажных операций. — Кран ДЭК-401 обладает лучшими грузовыми характеристиками в своем классе грузоподъемности среди всех известных аналогов зарубежных производителей. — Возможность самомонтажа без дополнительной грузоподъемной техники позволяет крану самостоятельно разгружаться с платформ и монтировать свое стреловое оборудование. — Сдвижной гусеничный ход, складывающийся портал и несъемная кабина позволяют осуществлять транспортировку крана по дорогам общего назначения на трейлере и ускоряют ввод в эксплуатацию. — Уникальные инженерные решения, реализованные в конструкции крана максимально снижают затраты при эксплуатации. — Новый уровень комфорта: кабина крана ДЭК-401 отвечает современным требованиям к комфорту, обладает хорошей видимостью рабочего пространства и зоны грузовых лебедок. Удобное кресло с гидравлической амортизацией оснащено пневмоопорой спинки и подголовником. Управление производится при помощи джойстиков. | |
 | Система безопасностиБезопасность работы крана ДЭК-401 обеспечивается комплексом современных технических решений: внедрены алгоритмы управления краном на базе микроконтроллеров, исключающие возможность совершения ошибки при эксплуатации. Прибор безопасности оснащен цифровой технологией передачи и архивации данных для отображения информации о текущих параметрах крана и проведения диагностики при помощи ПК посредством обычной флэш-карты. |

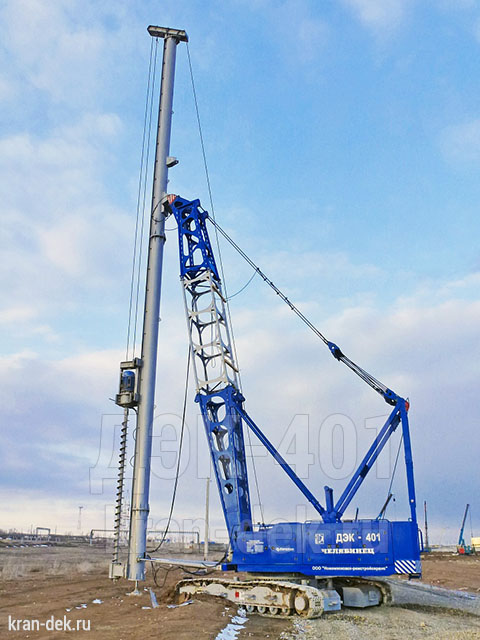

Навесное оборудование для крана ДЭК-401
На гусеничный кран ДЭК-401 может быть установлено различное навесное оборудование:
• Сваебойная установка: копровая мачта с молотом гидравлического или дизельного типа.
• Буровая установка.
• Вибропогружатель.
• Грейфер.
• Электромагнит.
• и другое оборудование.
• Сваебойная установка: копровая мачта с молотом гидравлического или дизельного типа.
• Буровая установка.
• Вибропогружатель.
• Грейфер.
• Электромагнит.
• и другое оборудование.

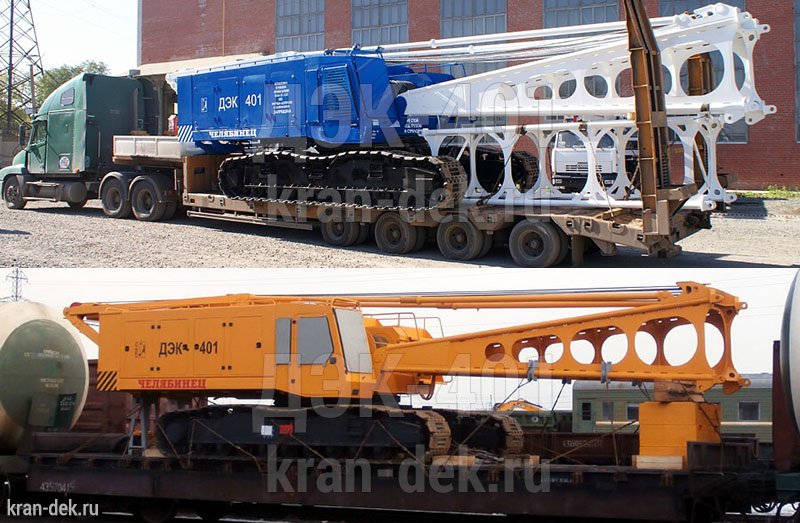

Способы транспортировки крана ДЭК-401
Транспортировка по железным дорогамПо ж/д путям кран транспортируется в частично разобранном состоянии на двух платформах грузоподъемностью 60 тонн без нарушения допустимых транспортных габаритов.Транспортировка трейлеромСкладывающийся портал и раздвижной гусеничный ход позволяют транспортировать кран ДЭК-401 по дорогам общего назначения без нарушения установленных габаритов автопоезда. Рекомендуется полуприцепы грузоподъемностью до 40 тонн.Транспортировка самоходомВ пределах строительного объекта и на небольшие расстояния кран ДЭК-401 может перемещаться самоходом со скоростью 1км/ч. |  |

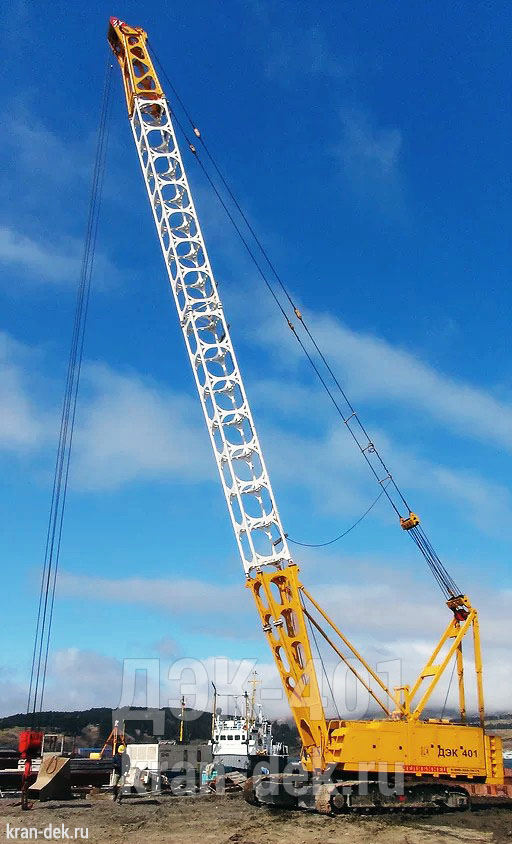

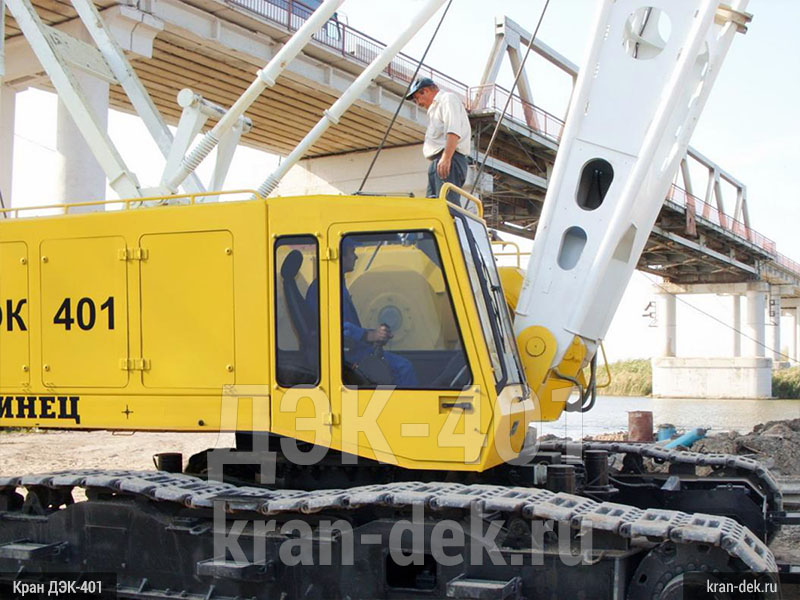

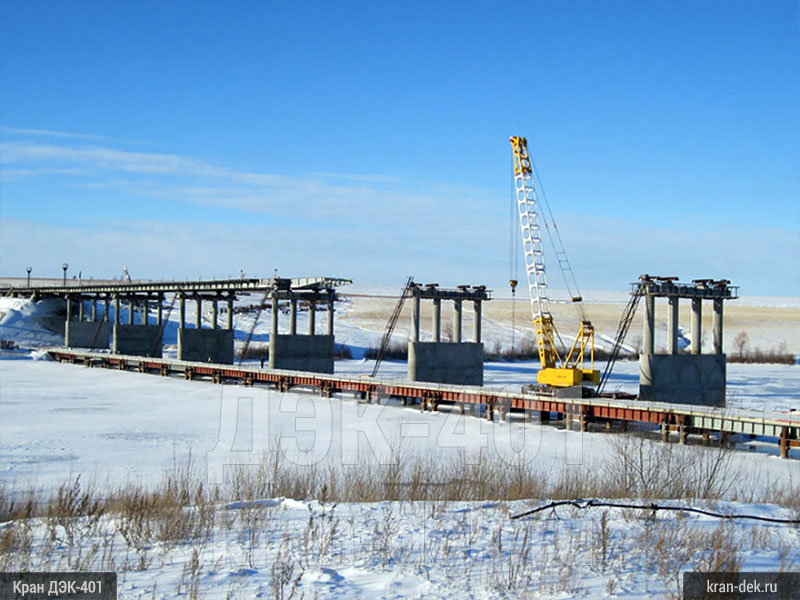

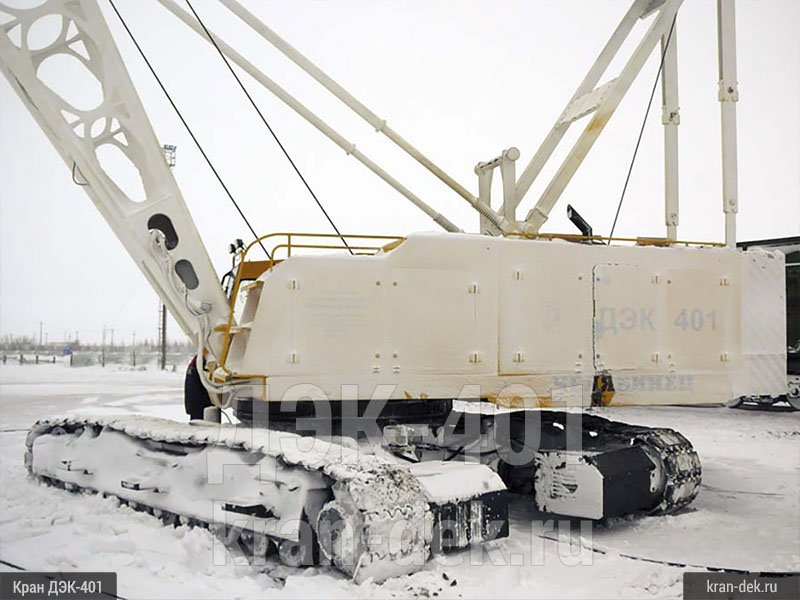

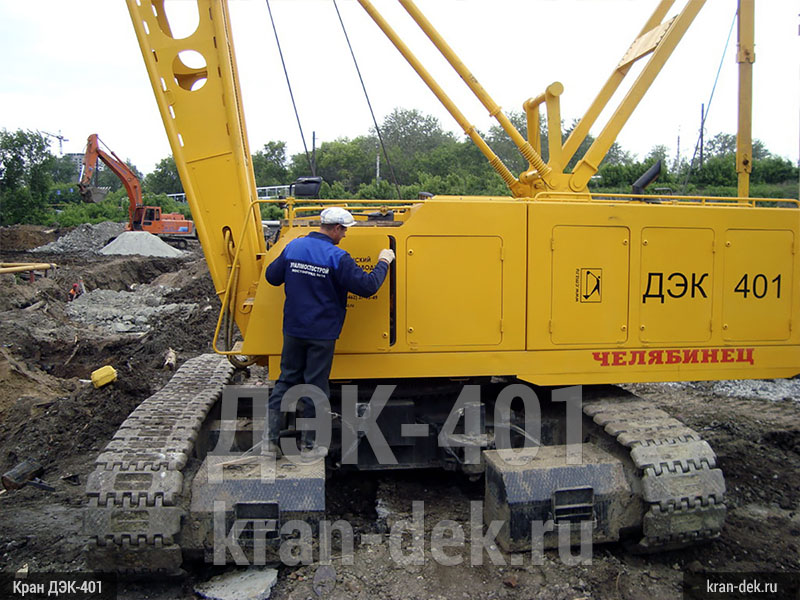

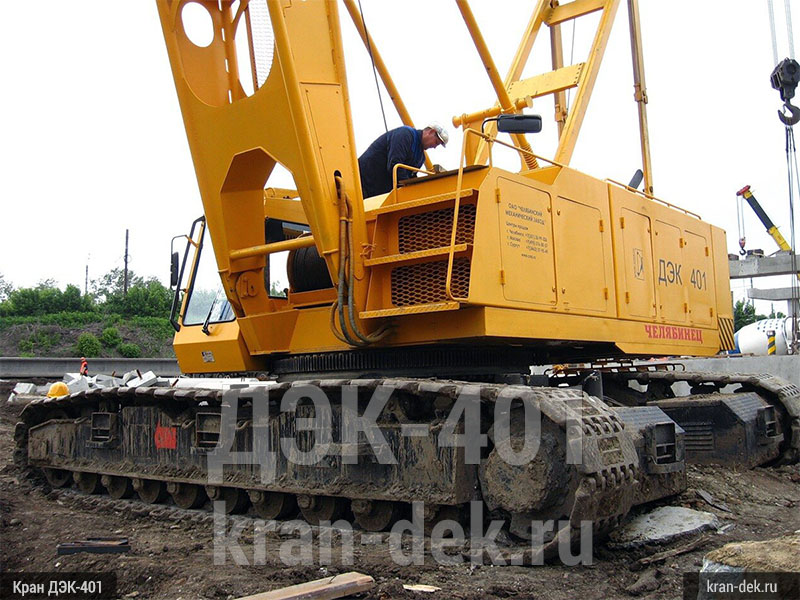

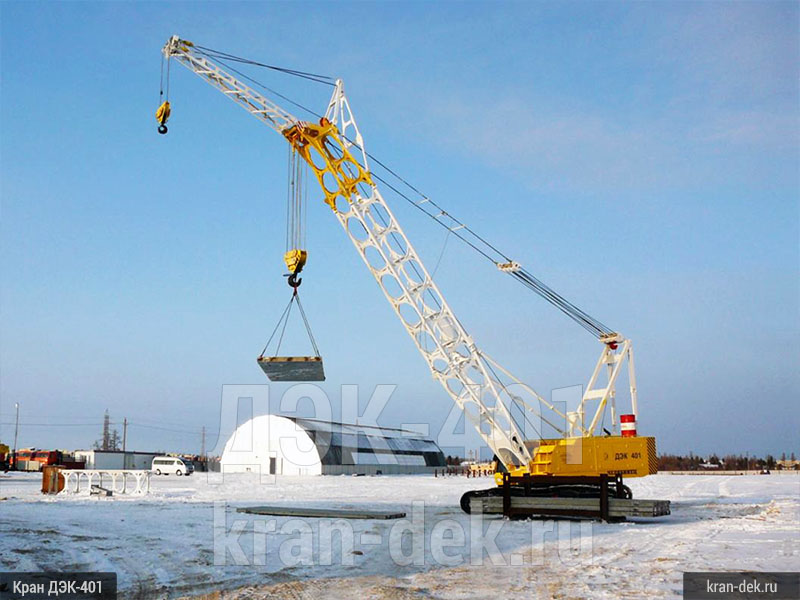

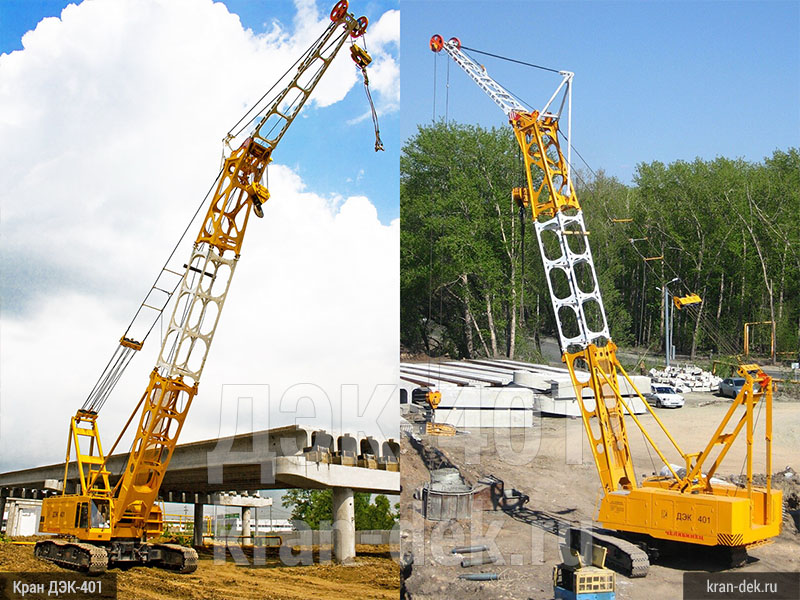

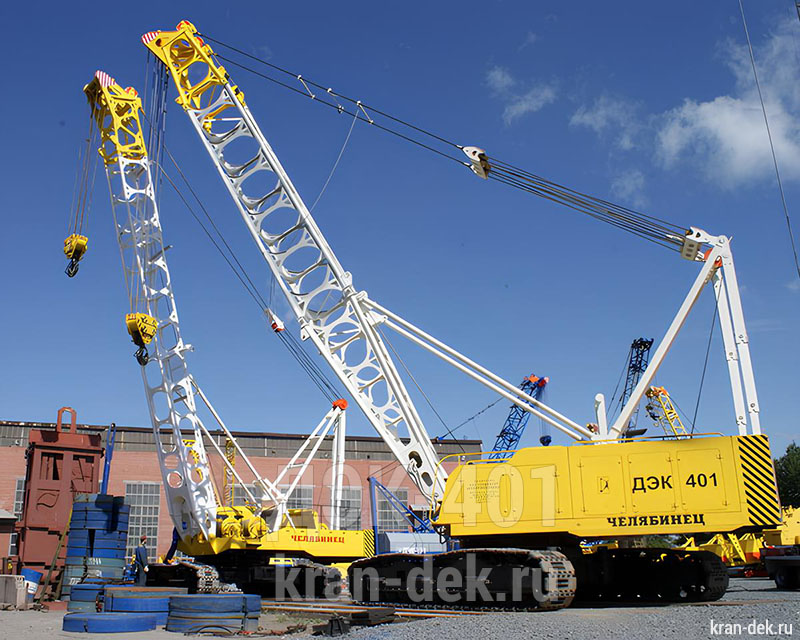

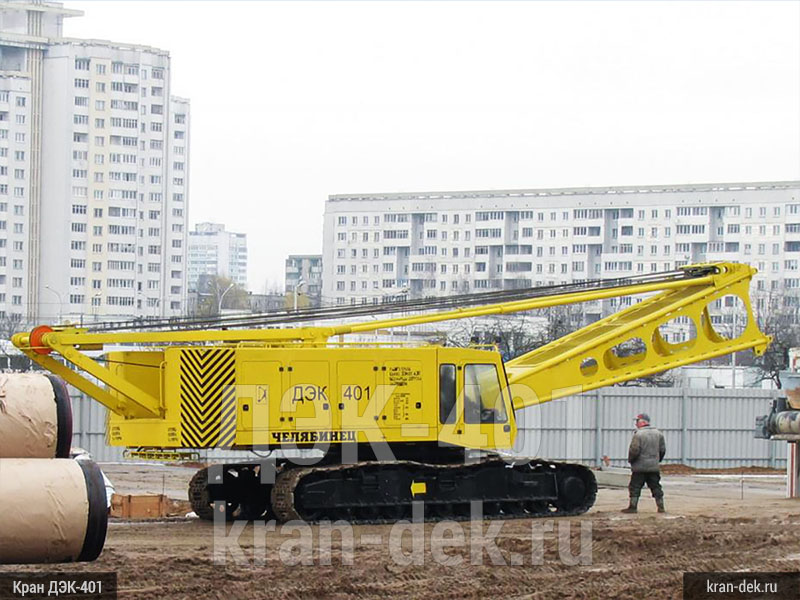

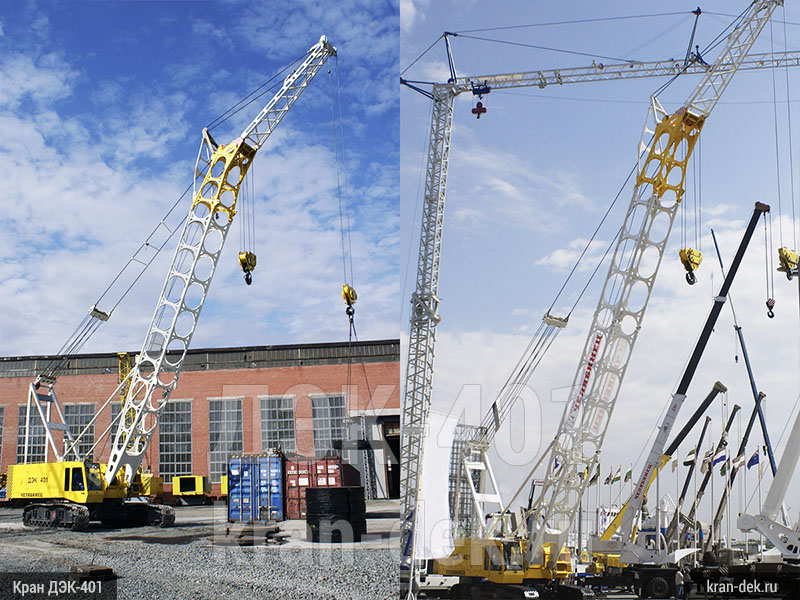

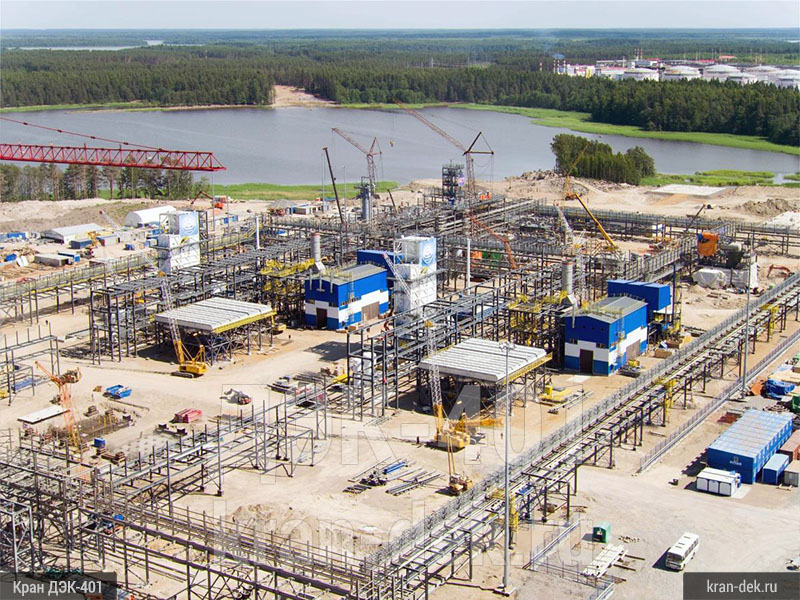

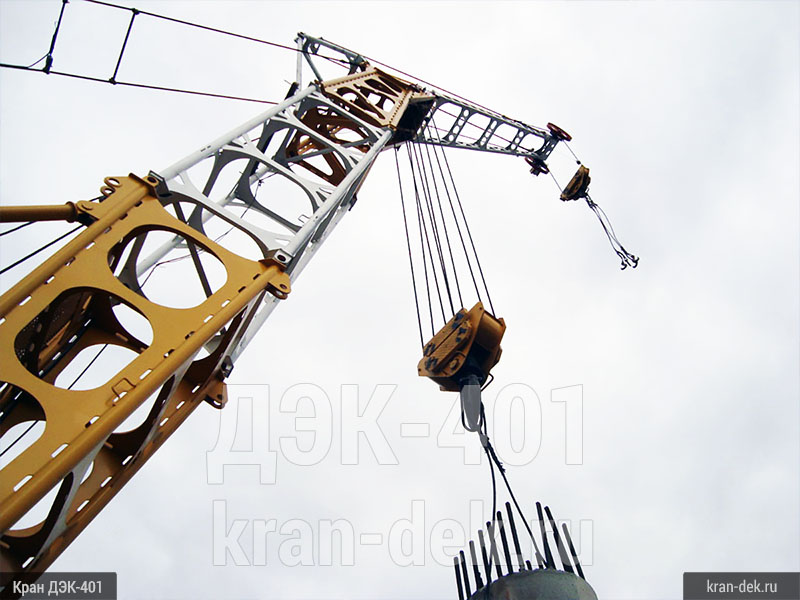

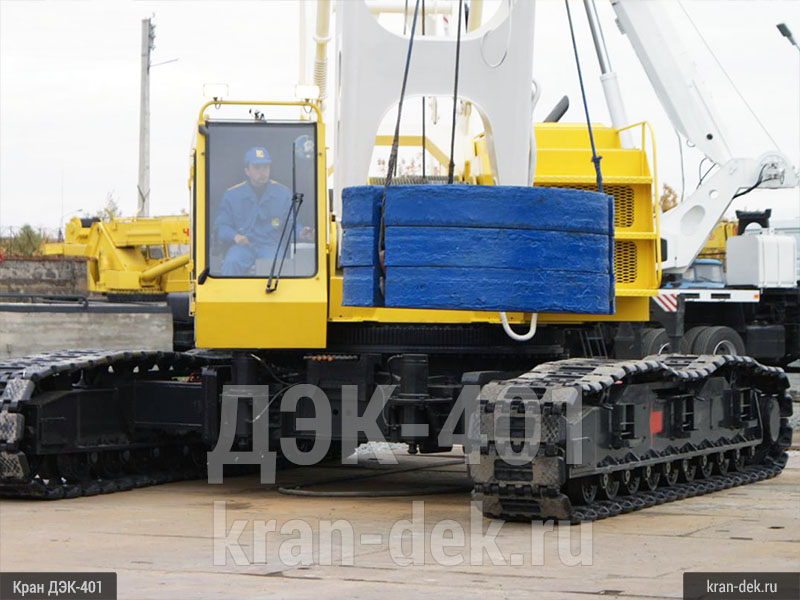

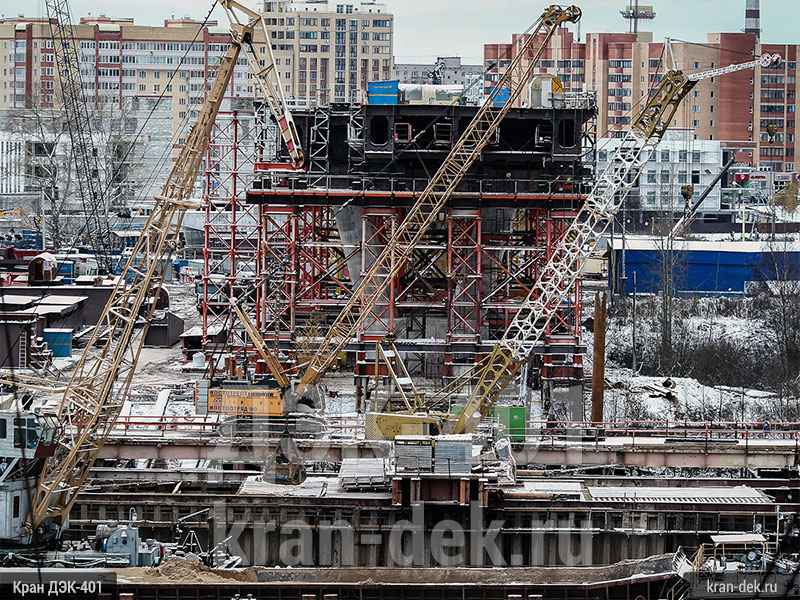

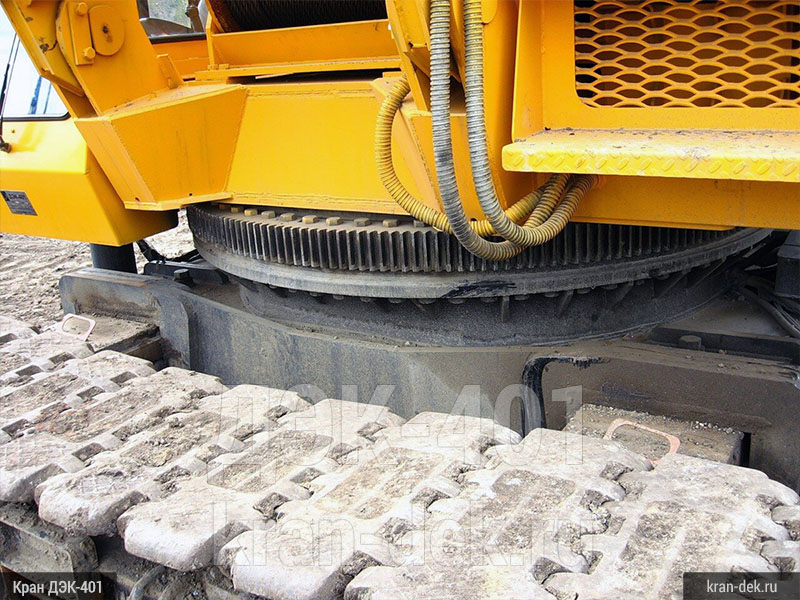

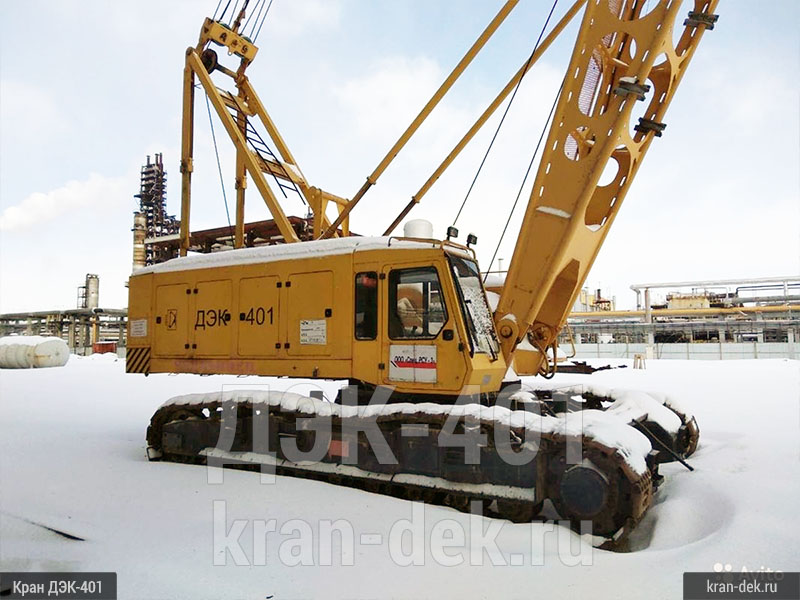

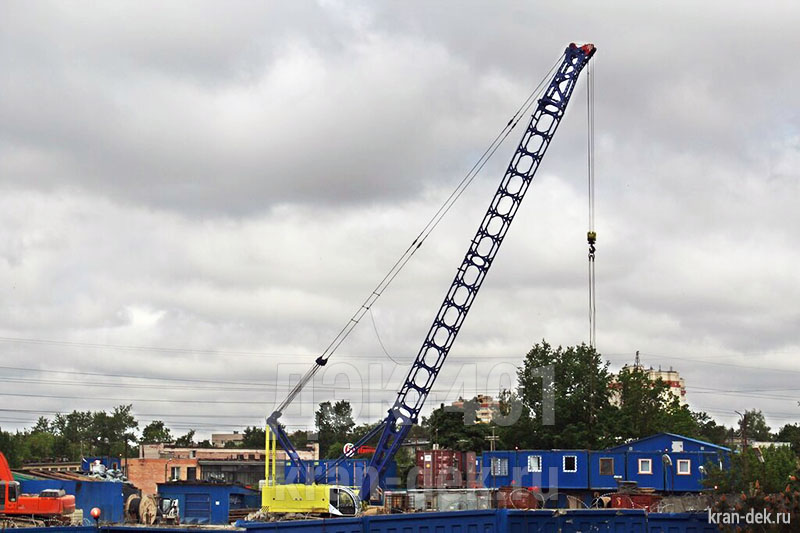

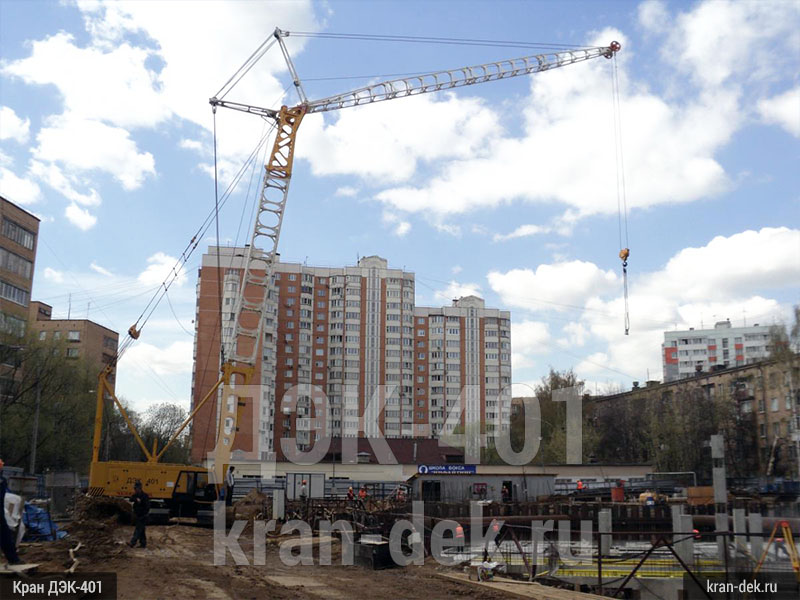

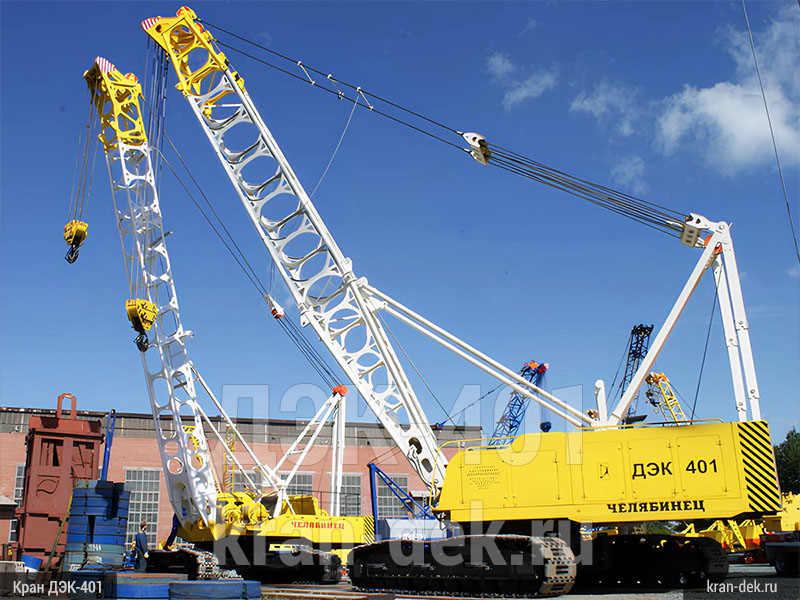

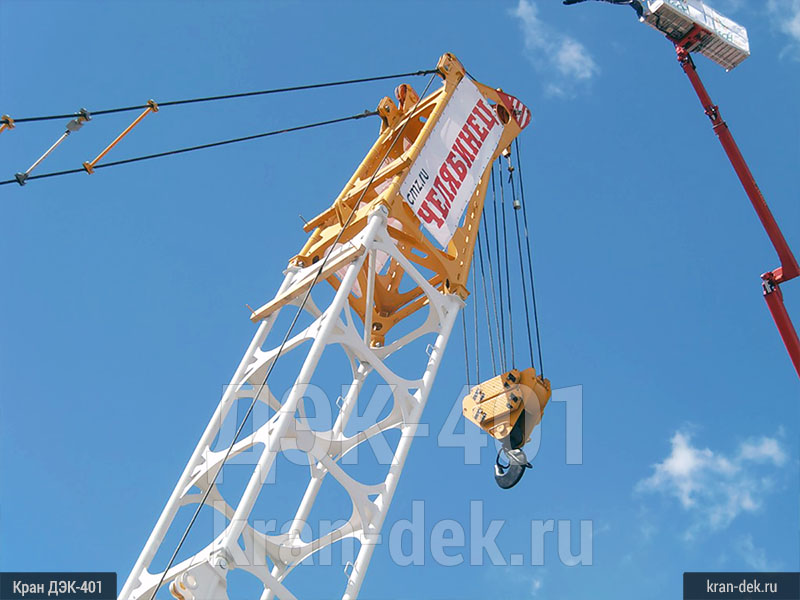

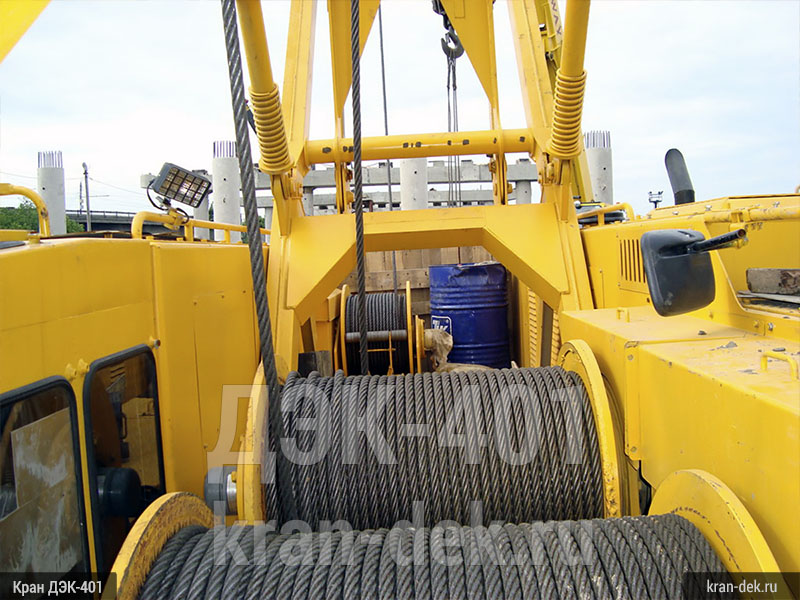

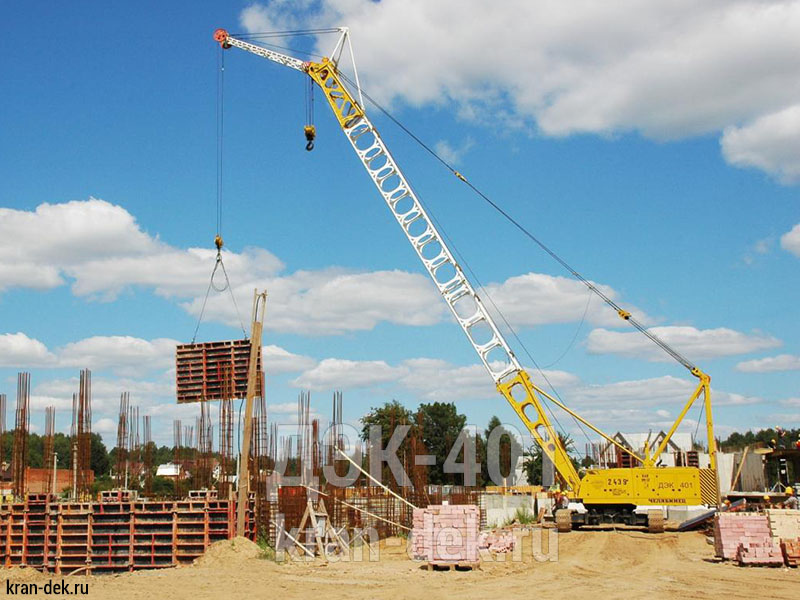

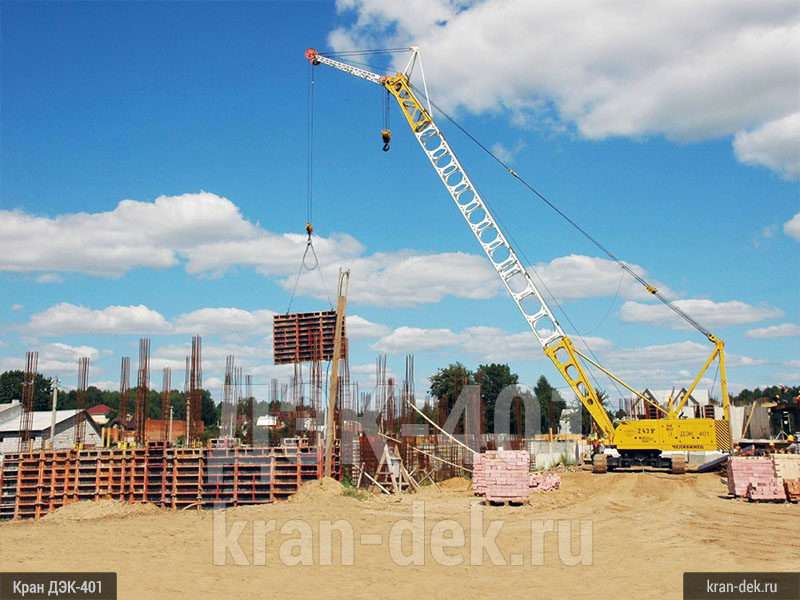

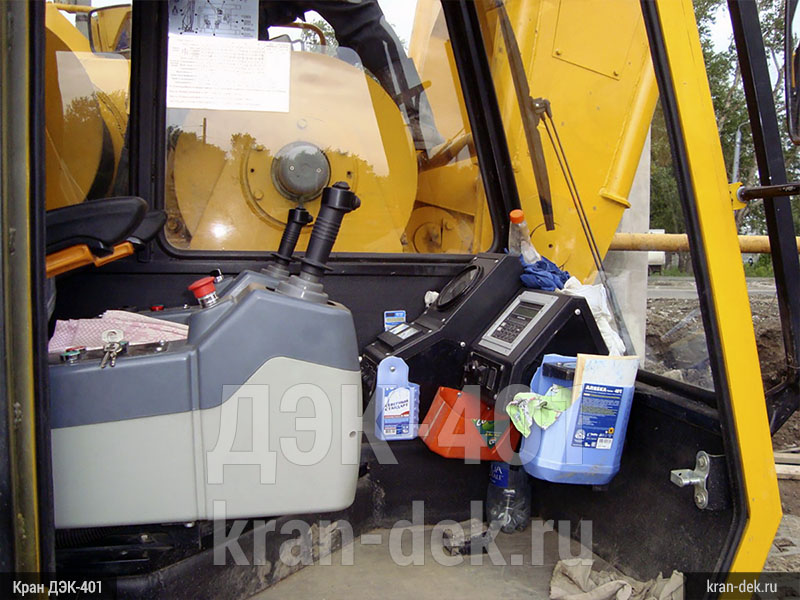

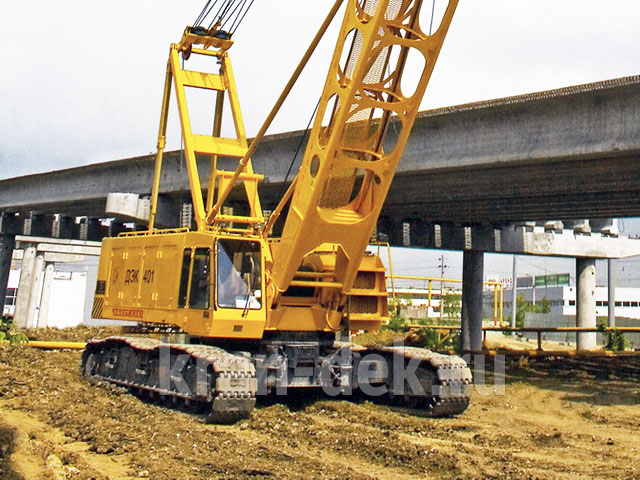

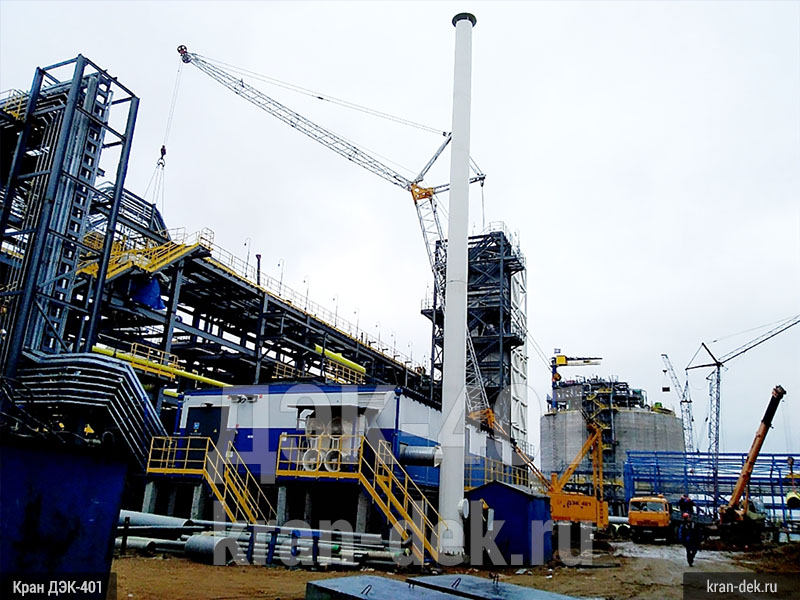

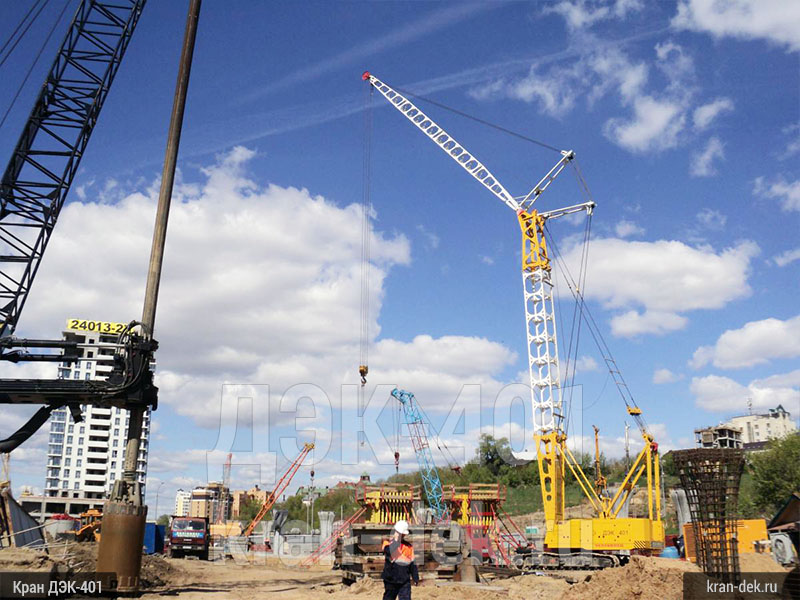

Фото гусеничного крана ДЭК-401
Вся приведенная информация носит ознакомительный характер. Отдельные характеристики, параметры и внешний вид могут отличаться от приведенных. Точные значения параметров вашего крана смотрите в прилагаемой к нему документации.
