Гусеничный кран СКГ-40140 тонн
Кран СКГ-401 - это монтажный стреловой электрический полноповоротный самоходный кран на гусеничном ходу с макс. грузоподъемностью 40т (для специсполнения - 63т) без встроенной электростанции.
- Предназначен для строительно-монтажных, погрузочно-разгрузочных и иных работ.
- Питание от внешней электросети 380 В или от внешней дизель-станции ∼75 кВт.
- Передвижение с грузом до 40 тонн.
- Подъем груза до 63т в спец. исполнении.
- Температурный режим от -40 до +40°С.
- Навесное оборудование: сваебой, буровая, грейфер, электромагнит, вибропогружатель и др. подробнее ▼
Технические характеристики крана СКГ-401
Макс. грузоподъемность
40 т
Передвижение с грузом
до 40 т
Макс. грузовой момент
220 тс·м
Стрела ▼
17 ... 32 м
макс. г/п на стреле
40 ... 18 т
макс. высота подъема
15,8 ... 30,6 м
макс. горизонтальный вылет
15 ... 19 м
Жесткий гусек ▼
5 / 8 м
макс. г/п на жестком гуське
5 / 8 т
макс. высота подъема
19,8 ... 34,8 м
макс. горизонтальный вылет
15 ... 20 м
БСО: башня ▼
27 / 32 м
БСО: маневровый гусек ▼
10,5 ... 28,3 м
макс. г/п на маневр. гуське
20 ... 6т
макс. высота подъема
35,8 ... 56,1 м
макс. горизонтальный вылет
12 ... 29,5 м
Макс. глубина опускания
0 м
Крюковые обоймы
40 / 20 / 5 т
Вставки стрелы (башни)
5 / 10 м
Вставки маневрового гуська
5 / 10 / 2,7 м
Противовесы
11,3+11т; (9,2т)
Температура эксплуатации
-40...+40°C
Преодолеваемый уклон
12°
Скорость передвижения
16,2 м/мин
Скорость вращения, об/мин
0,3
Угол поворота
360°
Время изменения вылета крюка
4 мин
Скорость подъема, м/мин
главный подъем
5
вспомогательный подъем
12,2; 3,8
Скорость опускания, м/мин
главный подъем
5
вспомогательный подъем
12,2; 3,8
Посадочная скорость, м/мин
главный подъем
0,35;
Опорный контур
~4,5*4,6 м
Радиус поворота
4 м
Питание от внешн. электросети
380 В, 50 Гц
Встроенная электростанция (ДГУ):
отсутствует
Внешняя электростанция (ДГУ):
от 75 кВт
Удельное давление на грунт, кг/см2
0,95
Масса крана с основной стрелой
68,5 т
Габариты (Д*Ш*В)
6,8*4,6*6,7 м
Габаритные размеры крана СКГ-401
Грузовысотные характеристики крана СКГ-401

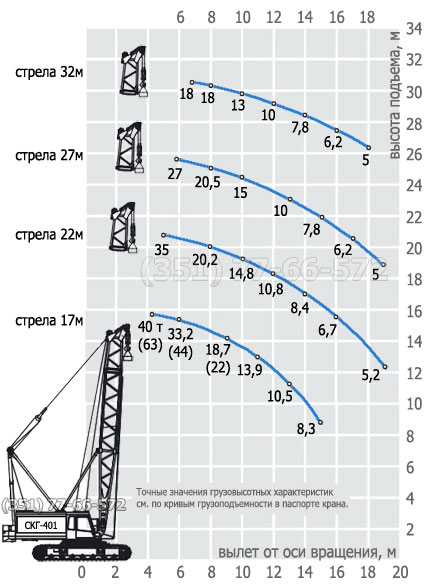

СКГ-401: грузовая характеристика главного подъема (на стреле)
Грузовысотная характеристика главного подъема
крана СКГ-401
крана СКГ-401
- Основная стрела 17м содержит в себе вставку 10м и наращивается до 32м при помощи 5-ти и 10-метровой вставки. При наращивании стрелы максимальная грузоподъемность снижается.
- Подъем груза производится на главном 40-тонном крюке.
- При установке жесткого гуська, грузоподъемность главного подъема снижается.

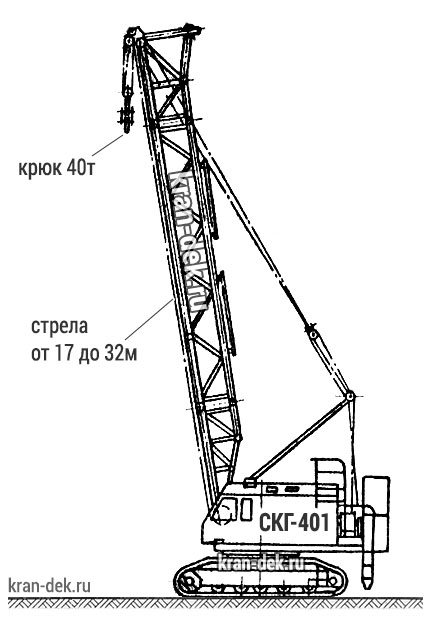

Схема главного подъема
крана СКГ-401
крана СКГ-401
СКГ-401: грузовая характеристика вспомогательного подъёма (на жёстком гуське 5м)

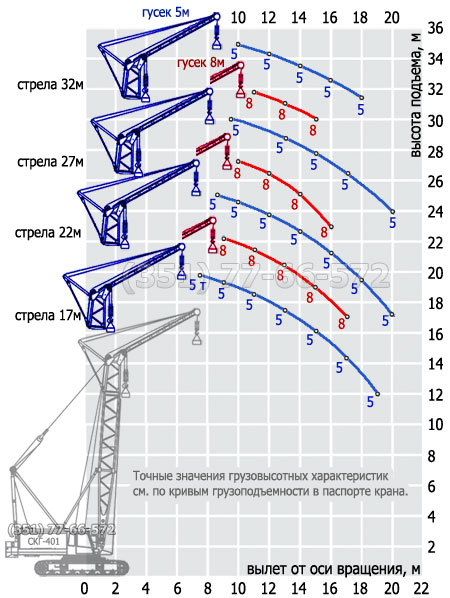

Грузовысотная характеристика вспомогательного подъема
крана СКГ-401
крана СКГ-401
- На стрелу длиной от 17 до 32м устанавливается неподвижный жесткий гусек длиной 5 или 8м для увеличения подстрелового пространства и более быстрой работы с меньшими грузами.
- Подъем груза производится на вспомогательном 5-ти или 20-тонном крюке на гуське, при этом сохраняется возможность работы главным 40-тонным крюком на стреле. Использование крюков попеременное.

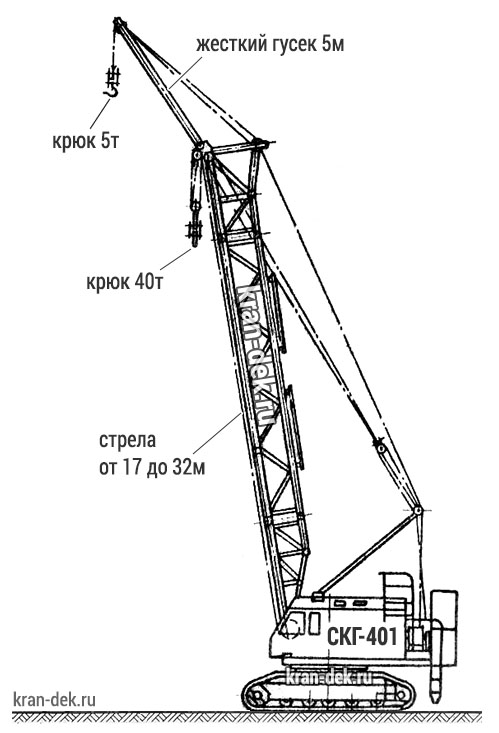

Схема вспомогательного подъема
крана СКГ-401
крана СКГ-401

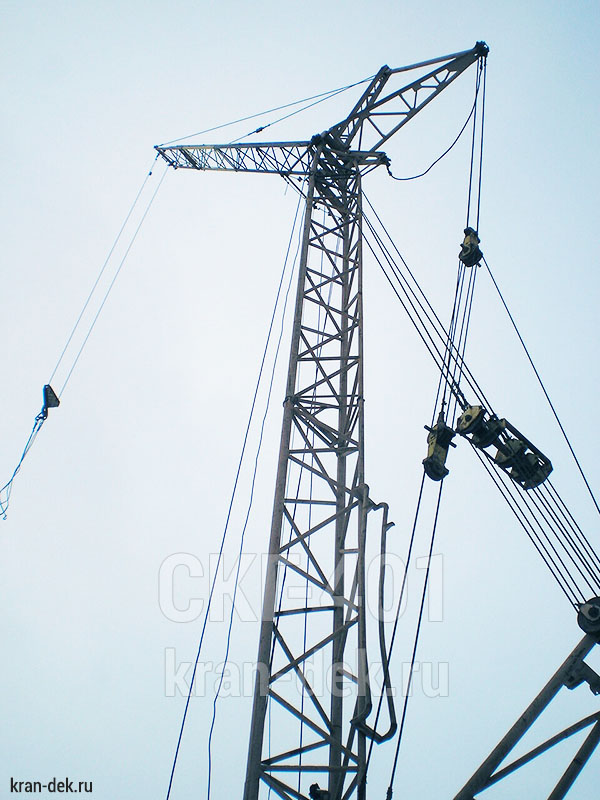

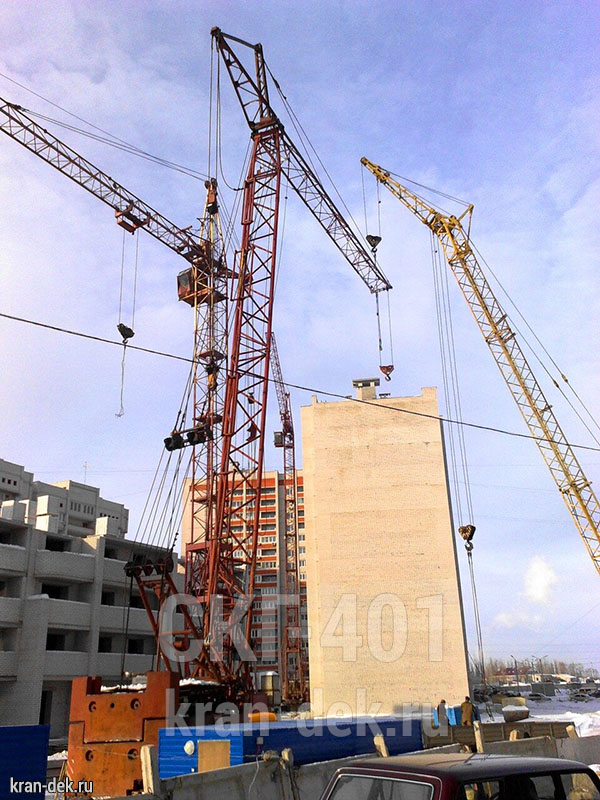

СКГ-401: башенно-стреловое исполнение (БСО: башня + маневровый гусек)

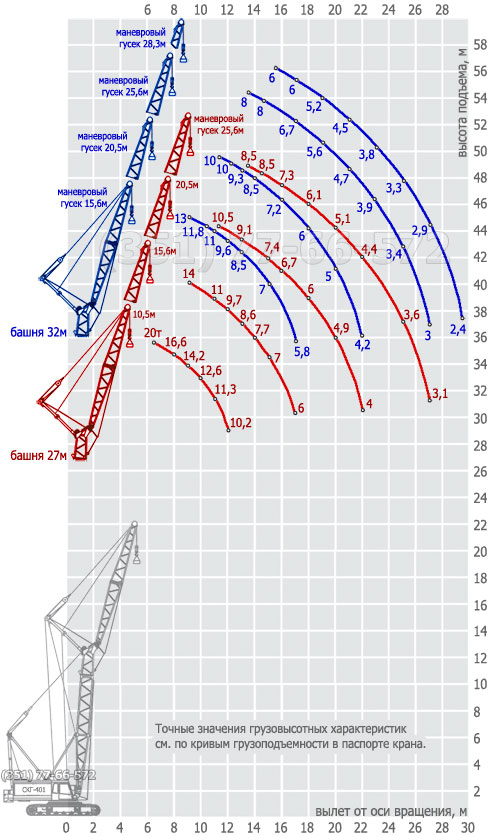

Грузовысотная характеристика башенно-стрелового исполнения (БСО) крана СКГ-401
- Неподвижная вертикально стоящая стрела 27 или 32м выполняет функцию башни, на вершину которой установлен маневровый (подвижный) гусек длиной от 10,5м до 28,3м для достижения бо́льшего горизонтального вылета и бо́льшей высоты.
- Подъем груза производится на 20-тонном крюке.

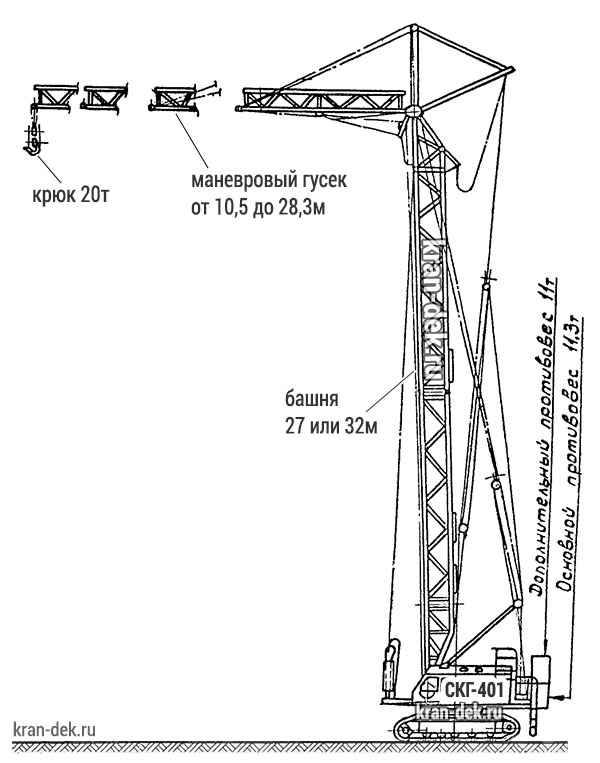

Схема башенно-стрелового исполнения (БСО) крана СКГ-401
Описание гусеничного крана СКГ-401
СКГ-401 — электрический самоходный полноповоротный гусеничный кран, — применяется для строительно-монтажных и погрузочно-разгрузочных работ. Гусеничные краны СКГ-401 осуществляют следующие задачи: возвендение сооружений от нулевого цикла до завершения кровли. Простота конструкционных решений делает кран СКГ-401 максимально надежным для эскплуатации в любых производственных циклах. | ||
— Основная стрела крана 17м, удлиняется до 32м решетчатыми вставками с помощью безрезьбовых соединений, что обеспечивает высокую скорость монтажа стрелового оборудования. — На выбор могут быть установлены неподвижные (жесткие) гуськи диной 5 или 8м, с крюком для вспомогательного подъема грузоподъемностью 5 и 8 тн соответственно. — Кран может перемещаться с грузом до 40тн со скоростью до 16 м/мин по неподготовленной строительной площадке. — СКГ-401 не требует заранее подготовленной площадки для работы (при соблюдении уровня уклона). Гусеницы крана обеспечивают проходимость и устойчивость в разнообразных условиях. — Гусеничный ход и привод крана позволяют выполнять разворот на кривых любого радиуса и на месте. — СКГ-401 оборудован теплозащищенной, отапливаемой и шумоизолированной кабиной с электроизоляцией пола, с хорошей видимостью рабочего пространства и области расположения грузовых лебедок. | — Кран СКГ-401 широко применяется для строительно-монтажных и погрузочно-разгрузочных работ. — Питание крана осуществляется от внешнего источника электропитания 50Гц 380В. — Встроенная дизель-генераторная установка на кране конструкционно не предусмотрена. — Питание от внешней электросети обеспечивает бесшумность и экологичность при работе в условиях города, а также существенно экономит расходы на дизельное топливо. — Адаптирован для работы от -40 до +40 град С. — Быстрый монтаж крана и ввод в эксплуатацию при минимальных трудозатратах. — Стандартное управление краном СКГ-401 хорошо знакомо большинству крановщиков. — С помощью дополнительного контргруза 9,2тн максимальная грузоподъемность крана на основной стреле 17м может быть увеличина до 63т. | |
 | Система безопасностиБезопасность работы гусеничного крана СКГ-401 обеспечивается комплексом приборов, включающим компьютеризированный ограничитель нагрузки, осуществляющий защиту от опрокидывания и перегрузки, а также защиту при работе в зоне ЛЭП, ведет запись и регистрацию нагрузок . Система безопасности соответствует требованиям Ростехнадзора. |

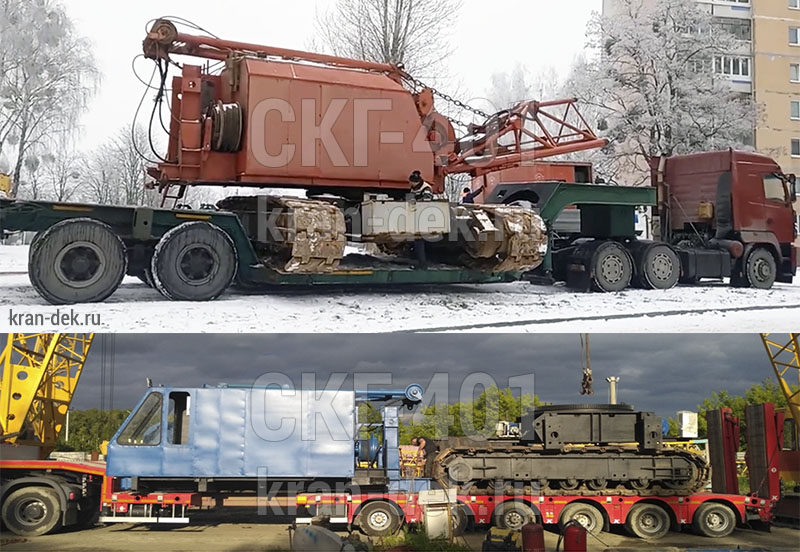

Способы транспортировки крана СКГ-401
Транспортировка по железным дорогамПо железным дорогам кран СКГ-401 транспортируется в частично разобранном состоянии: на двух жд платформах г/п по 60 тонн в соответствии с нормативными схемами погрузки.Транспортировка по автодорогамПо автодорогам транспортировка крана СКГ-401 производится с помощью автоприцепа грузоподъемностью 40 тн (трала с оформлением разрешения на негабаритные перевозки) и бортового тягача (стреловое и портальное оборудование).Транспортировка самоходомНа малые расстояния (например, в пределах строительного объекта) кран СКГ-25 может перемещаться самоходом со скоростью 16 м/мин. |  |
Электросхема крана СКГ-401
 Кран СКГ-401: схема электрическая принципиальная (2 листа: [1][2] ) |
Вся приведенная информация носит ознакомительный характер. Отдельные характеристики, параметры и внешний вид могут отличаться от приведенных. Точные значения параметров вашего крана смотрите в прилагаемой к нему документации.
