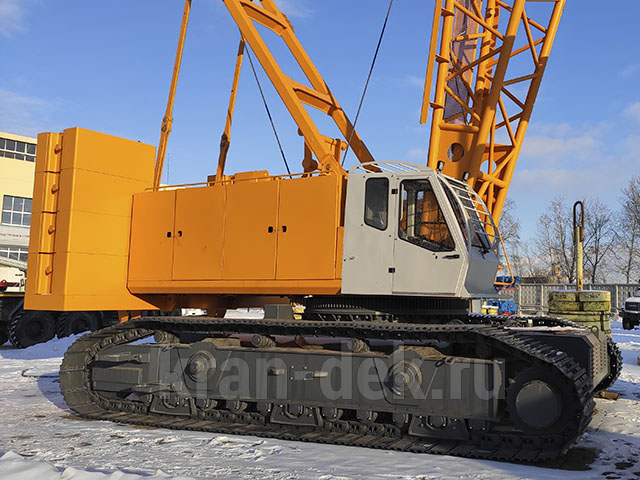

Гусеничный кран ДЭК-80280 тонн
Кран ДЭК-802 – это монтажный стреловой дизель-электрический полноповоротный самоходный кран на гусеничном ходу с макс. грузоподъемностью до 80 тонн.
- Предназначен для строительно-монтажных, погрузочно-разгрузочных и иных работ.
- Питание от внешней электросети 380 В или от встроенной дизель-станции 100 кВт.
- Передвижение с грузом до 50 тонн.
- Функция самомонтажа крана.
- Температурный режим от -40 до +40°С.
- Навесное оборудование: сваебой, буровая, грейфер, электромагнит, вибропогружатель и др. подробнее ▼
Технические характеристики крана ДЭК-802
Макс. грузоподъемность
80 т
Передвижение с грузом
до 50 т
Макс. грузовой момент
400 т·м
Стрела
15 ... 60 м ▼
макс. г/п на стреле
80 ... 16 т
макс. высота подъема
14 ... 58 м
макс. горизонтальный вылет
15 ... 50 м
Жесткий гусек
10 / 15 м ▼
макс. г/п на жестком гуське
7,6 / 6,4 т
макс. высота подъема
58 / 36 м
макс. горизонтальный вылет
55 / 60 м
БСО: башня
32 / 37 / 42 м ▼
БСО: маневровый гусек
20 / 30 / 40 м ▼
макс. г/п на маневр. гуське
22 ... 10,5 т
макс. высота подъема
49,5 ... 79 м
макс. горизонтальный вылет
23 ... 44 м
Макс. глубина опускания
3 м
Крюковые обоймы
80 / 25 / 12,5 т
Вставки стрелы (башни)
5 / 10 м
Вставки маневрового гуська
5 / 10 м
Противовесы
30 т
Температура эксплуатации
-40...+40°C
Преодолеваемый уклон
10 °
Скорость передвижения
11,7 м/мин
Скорость вращения
0...0,8 об/мин
Угол поворота
360°
Время полного изменения вылета стрелы
143 сек
Скорость подъема, м/мин
главный подъем
0...10
вспомогательный подъем
0...20
Скорость опускания, м/мин
главный подъем
0...10
вспомогательный подъем
0...20
Посадочная скорость, м/мин
главный подъем
0...0,5
Опорный контур
5,6 х 5,5 м
Радиус ометания
5,57 м
Питание от внешн. электросети
380 В, 50 Гц
Встроенная электростанция:
дизельный двигатель
ЯМЗ-238 176 кВт
средний расход топлива
31 л/ч
генератор
104 кВт
Удельное давление на грунт
0,93 кг/см²
Масса крана с основной стрелой
93,1 т
Габариты в трансп. полож. (Д*Ш*В)
13,74*3,2*3,3 м

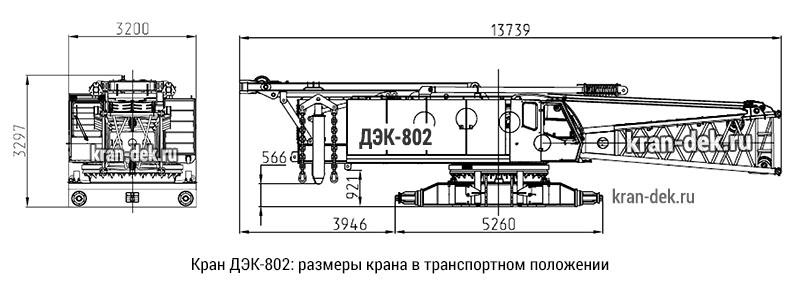

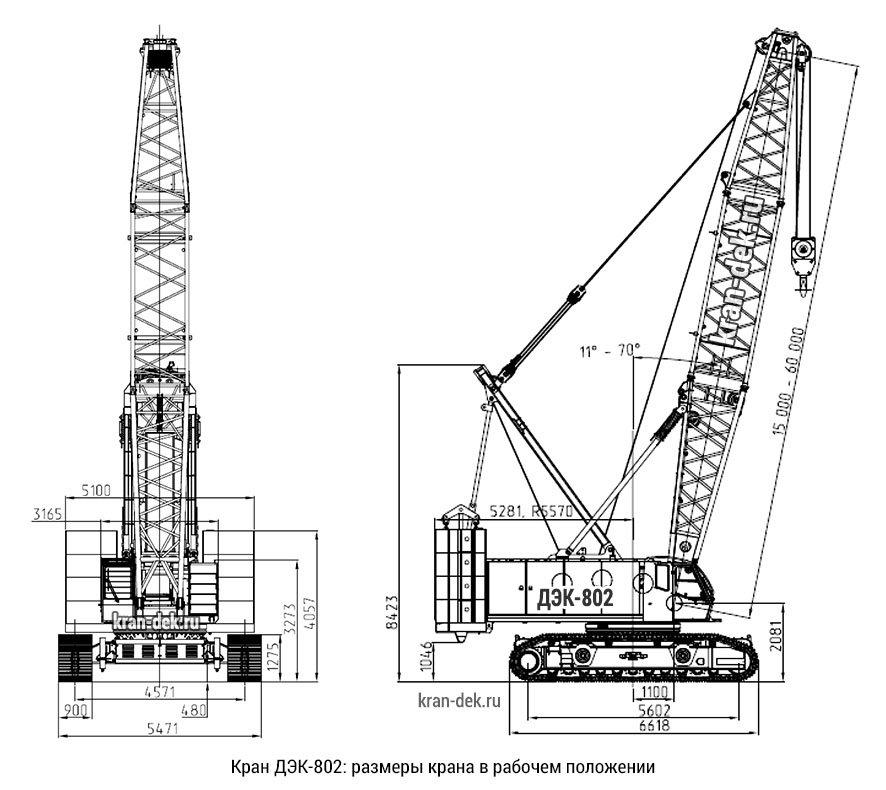

Габаритные размеры крана ДЭК-802
Грузовысотные характеристики крана ДЭК-802
ДЭК-802: грузовая характеристика главного подъема (на стреле)

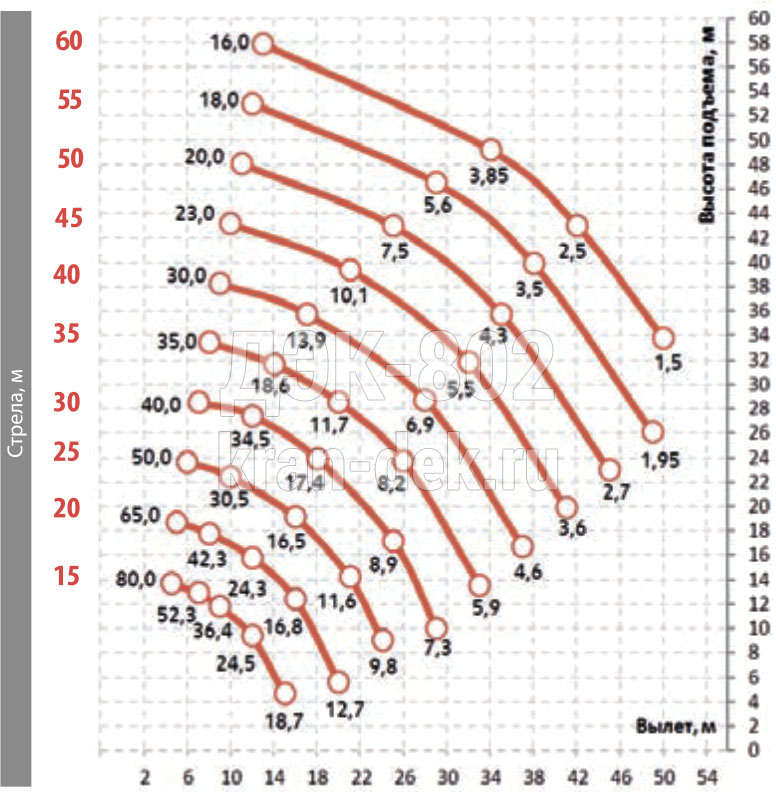

Грузовысотная характеристика главного подъема
крана ДЭК-802
крана ДЭК-802
- Основная стрела 15м содержит в себе вставку 5м и наращивается до 60м при помощи вставок длиной 5 и 10м. При увеличении длины стрелы максимальная грузоподъемность снижается.
- Подъем груза производится на главном 80-тонном крюке.
- При установке жесткого гуська или конька, грузоподъемность главного подъема снижается.
Схема главного подъема
крана ДЭК-802
крана ДЭК-802
ДЭК-802: грузовая характеристика вспомогательного подъёма (на жёстком гуське)

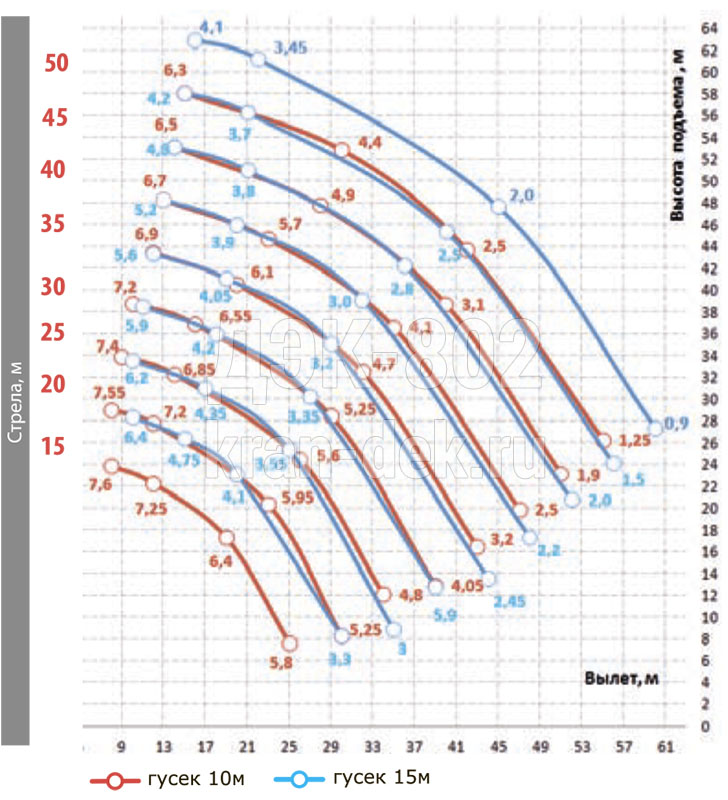

Грузовысотная характеристика вспомогательного подъема
крана ДЭК-802
крана ДЭК-802
- На стрелу длиной от 15 до 50м устанавливается жесткий (неподвижный) гусек длиной 10 или 10м под углом 10° или 30° со вспомогательным крюком для увеличения подстрелового пространства и более быстрой работы с легкими грузами.
- На стрелу от 15 до 55м может быть установлен конек 1м.
- Подъем груза производится на вспомогательном (малом) крюке 12,5т, при этом сохраняется возможность подъема на главном крюке; использование крюков попеременное.
Схема вспомогательного подъема
крана ДЭК-802
крана ДЭК-802

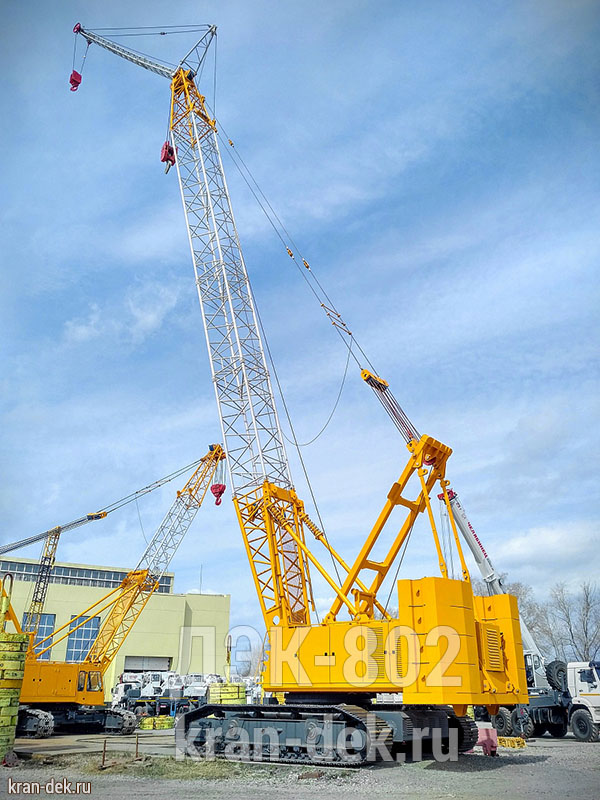

ДЭК-802: башенно-стреловое исполнение (БСО: башня + маневровый гусек)

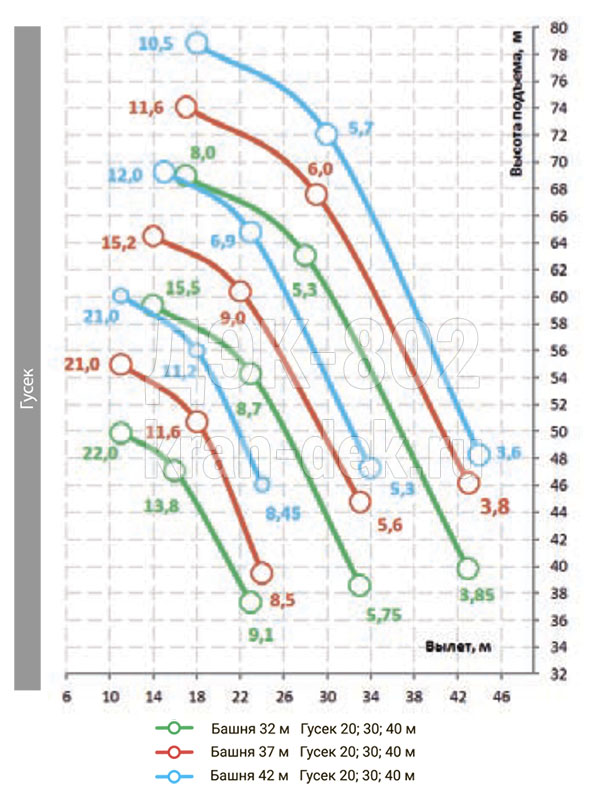

Грузовысотная характеристика башенно-стрелового исполнения (БСО) крана ДЭК-802
- Неподвижная стрела высотой 32, 37 или 42м устанавливается под углом 4°, 10°, 20° или 30° к вертикальной оси и выполняет функцию башни, на которую устанавливается маневровый (подвижный) гусек длиной 20, 30 или 40м для достижения бо́льшего горизонтального вылета на нужной высоте.
- Подъем груза производится на крюке 25т.

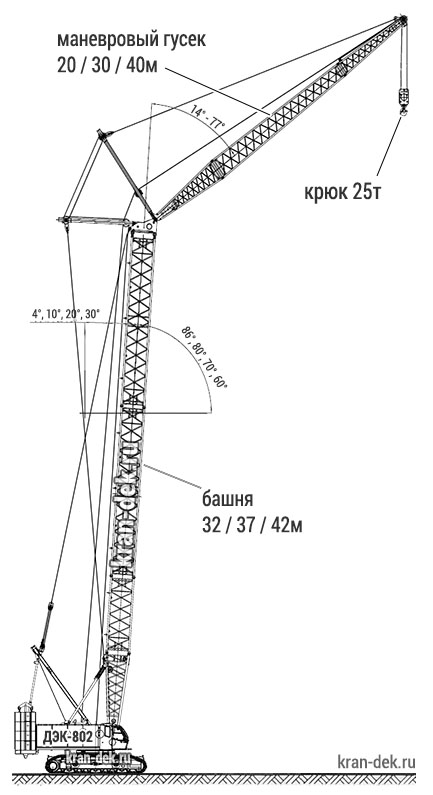

Схема башенно-стрелового исполнения (БСО) крана ДЭК-802
Описание гусеничного крана ДЭК-802
ДЭК-802 — монтажный дизель-электрический полноповоротный самоходный кран на гусеничном ходу. Воплощенные в кране лучшие инженерные решения обеспечили простоту конструкций, высокую эффективность в работе и сделали кран максимально эффективным в строительных, монтажных и других работах с применением широкого спектра навесного оборудования. | ||
— Основная стрела 15м, увеличивается до 60м решетчатыми вставками длиной 5 и 10 м. — В качестве вспомогательного подъема на оголовке стрелы может быть установлен жесткий (неподвижный) гусек длиной 10 или 15м под углом 10° или 30° к оси стрелы с малым крюком вспомогательного подъема 12,5т. Также на трелу длиной от 15 до 55м может быть установлен 1-метровый конек для более быстрой работы с грузами меньшей массы. — Для ведения высотного строительства кран оснащается башенно-стреловым оборудованием с высотой башни от 32, 37 или 42м (с углом установки 4°, 10°, 20° или 30° к вертикали) и маневровым гуськом длиной 20, 30 или 40м для достижения максимального горизонтального вылета на заданной высоте. — Кран не требует особой подготовки рабочей площадки. При помощи гусеничного хода обеспечивается хорошая проходимость в сложных условиях наряду с надежной устойчивостью при передвижении и работе с грузами. — ДЭК-802 может перемещаться с грузом до 50т по неподготовленной площадке с максимальной скоростью 0,7 км/ч. — Имеет сисетму самомонтажа, что позволяет без помощи другой техники ввести кран в эксплуатацию. | — Кран ДЭК-802 успешно применяется на строительных, монтажных и и прочих работах с применением дополниельного навесного оборудования. — Питание ДЭК-802 возможно как от внутренней дизель-электрической станции мощностью 104кВт, так и от внешней электросети 380 В 50 Гц. — Внутренняя дизель-генераторная станция крана может использоваться как дополнительный источник электроэнергии для питания сторонних объектов на строительной площадке. — Возможность питания от внешней электрической сети обеспечивает бесшумность и экологичность при работе в городской среде, а также дает существенную экономиию на топливе. — Управление джойстиками интуитивно понятно любому крановщику и соответствует современным мировым стандартам. — Важным преимуществом дизель-электрических кранов является их адаптированность для холодных климатических зон (от -40° до +40°С): там, где гидравлические краны не способны вести безостановочную работу. | |

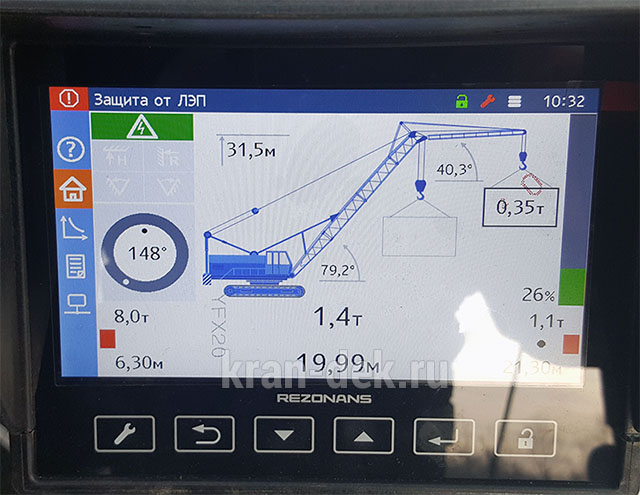

 | Система безопасностиБезопасность работы крана ДЭК-802 (СБУК-402) обеспечивается высокотехнологичным комплексом устройств, среди которых микропроцессорный ограничитель нагрузки, осуществляющий защиту от опрокидывания и перегрузки, координатную защиту — от повреждения при работе в стесненном пространстве, защиту от высокого напряжения в зоне линий электропередач. Цифровые технологии передачи и архивации данных позволяют перенести всю необходимую информацию на ПК при помощи обычной флэш-карты для ее последующей обработки. |

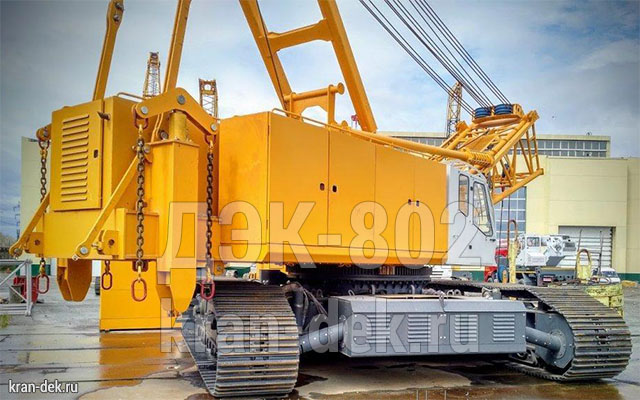

Способы транспортировки крана ДЭК-802
Автотранспортная перевозкаПо автодорогам транспортировка крана ДЭК-802 производится с помощью трала г/п от 40 тн (с оформлением разрешения на негабаритные перевозки), а также нескольких автоприцепов; всего – от 4 машин.Транспортировка по железным дорогамПо железной дороге кран ДЭК-802 транспортируется в частично разобранном состоянии от 3 ж/д платформ грузоподъемностью 60 тонн без нарушения транспортных габаритов.Транспортировка самоходомНа небольшие расстояния, в т.ч. в пределах строительного объекта, кран ДЭК-802 перемещается своим ходом со скоростью 0,7 км/ч. |  |

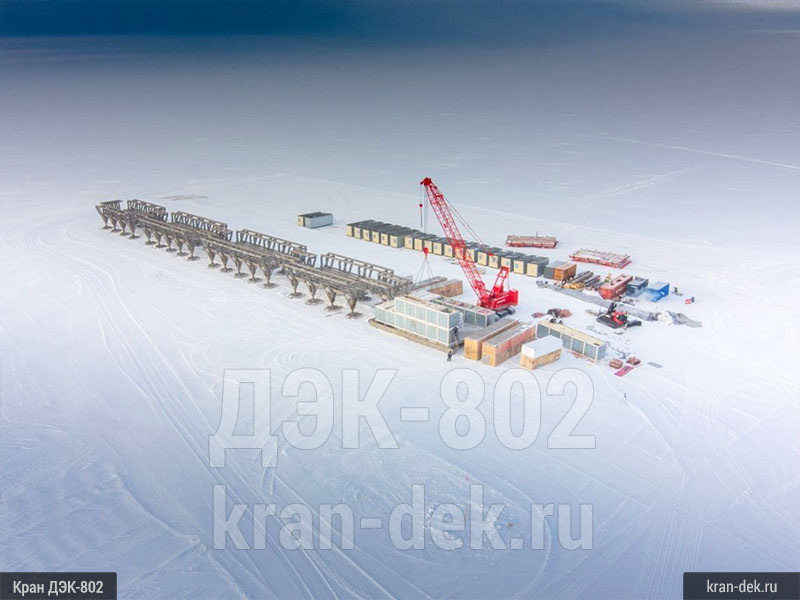

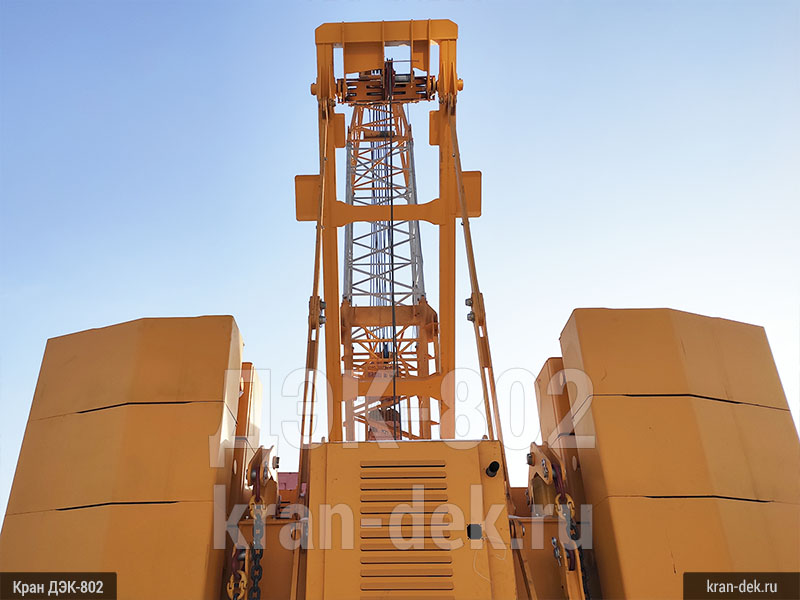

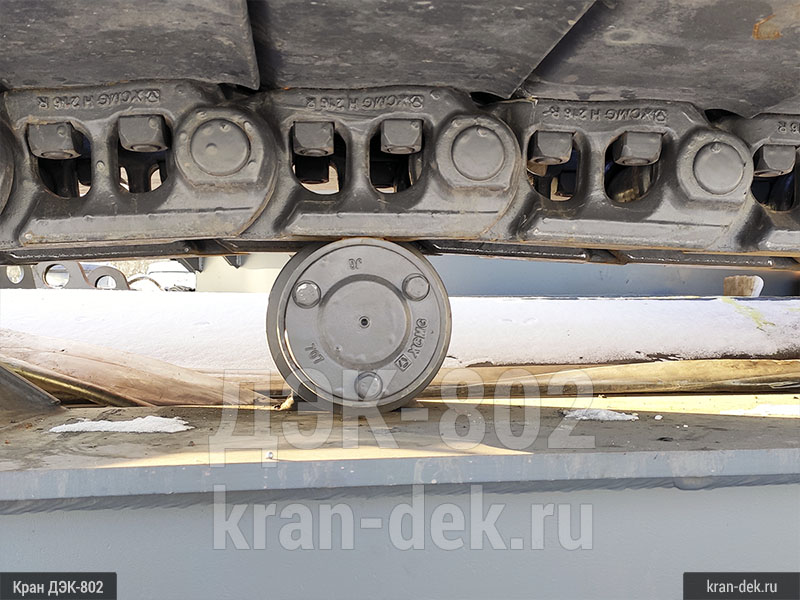

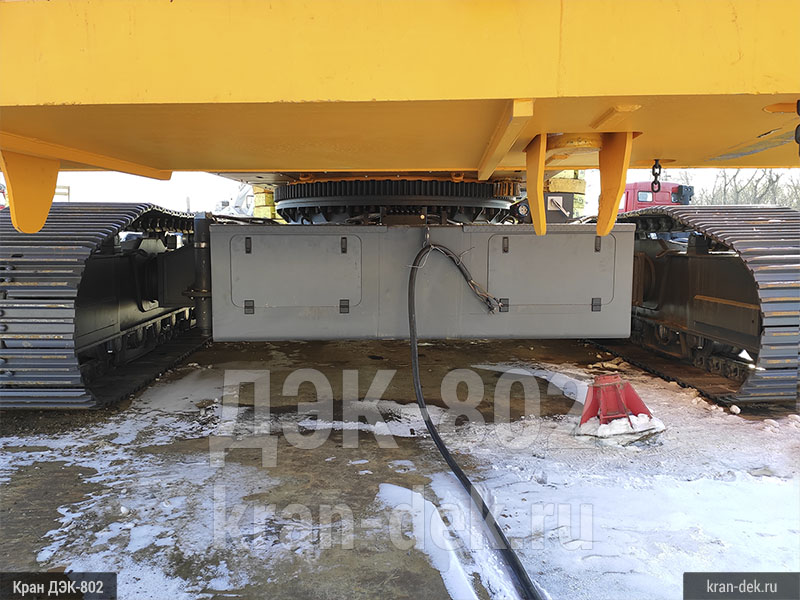

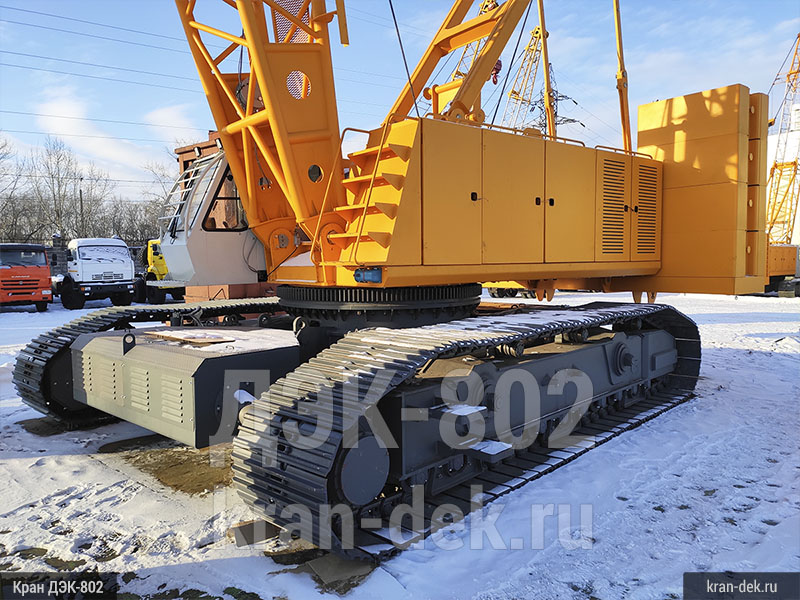

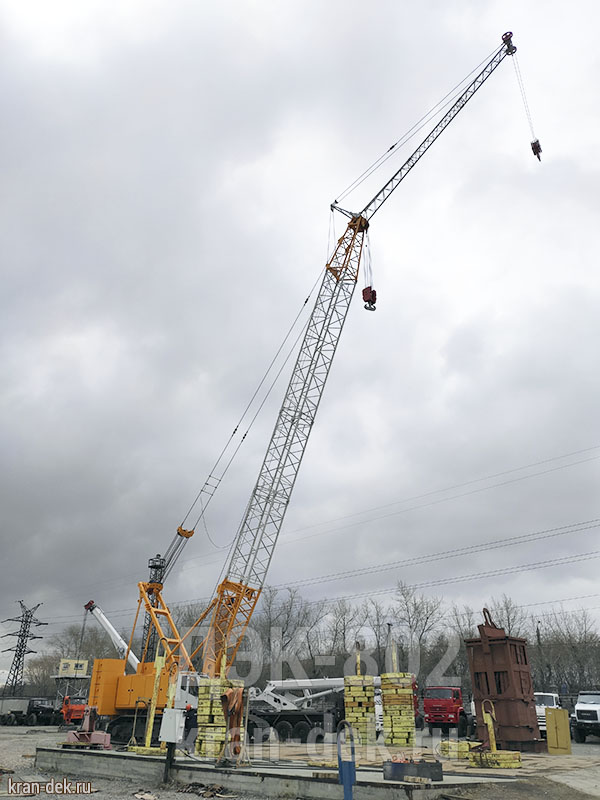

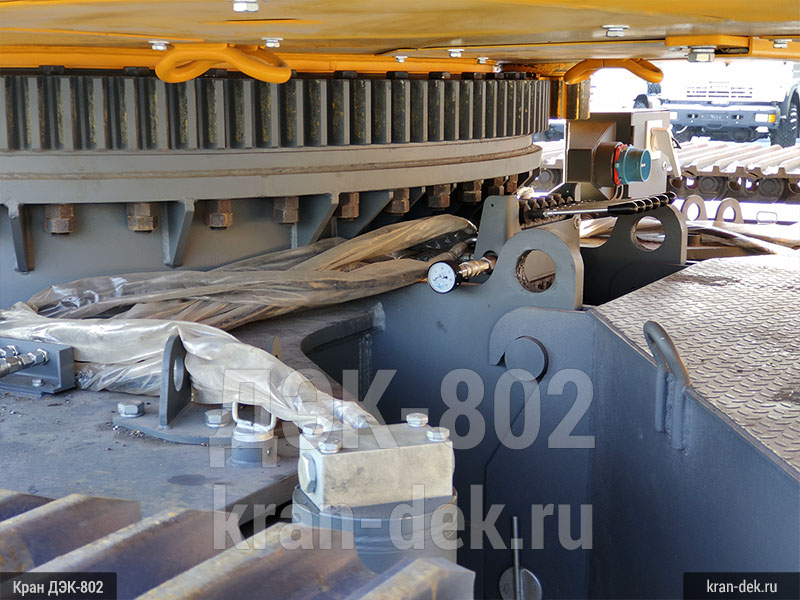

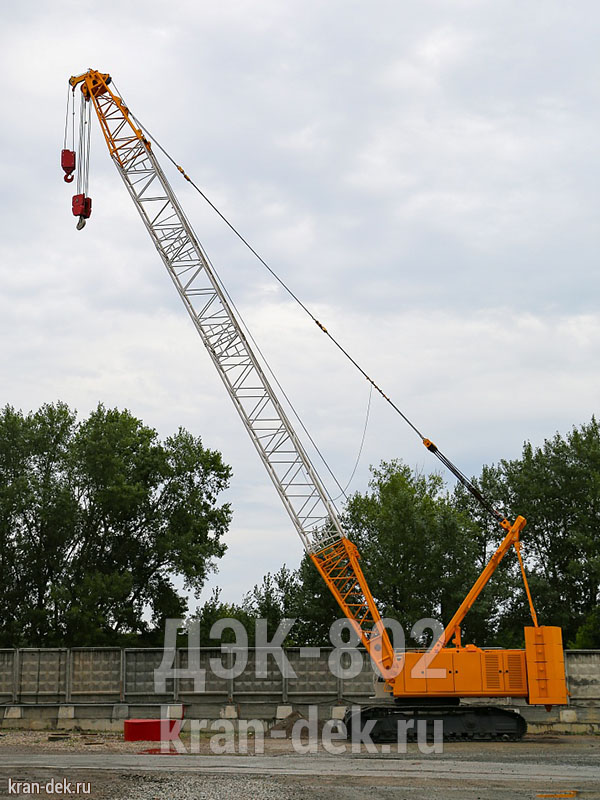

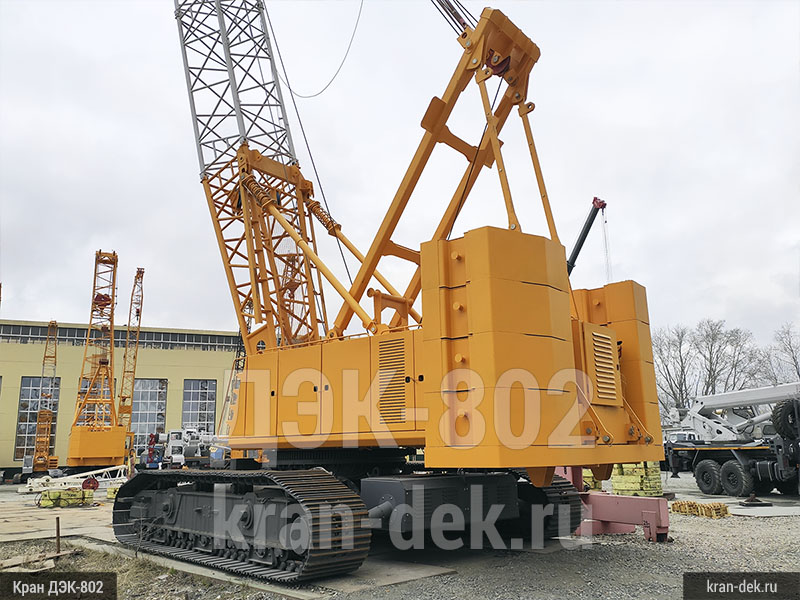

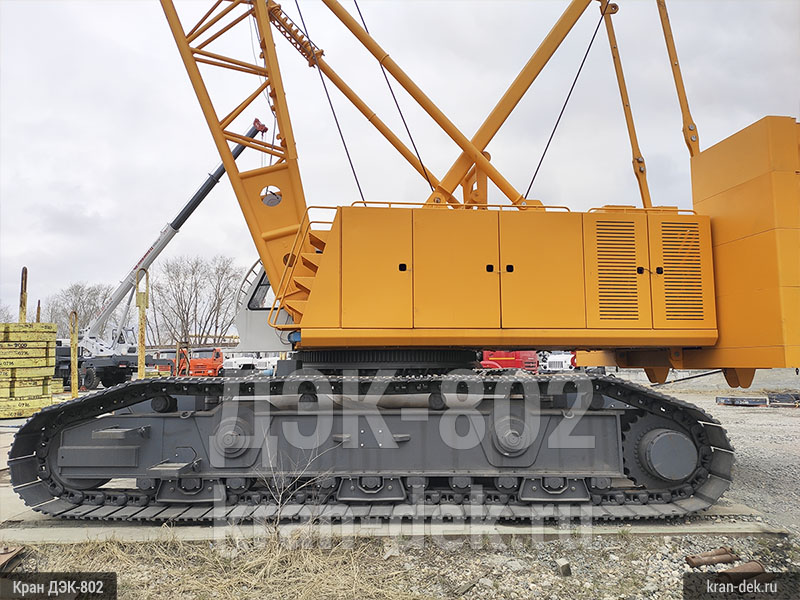

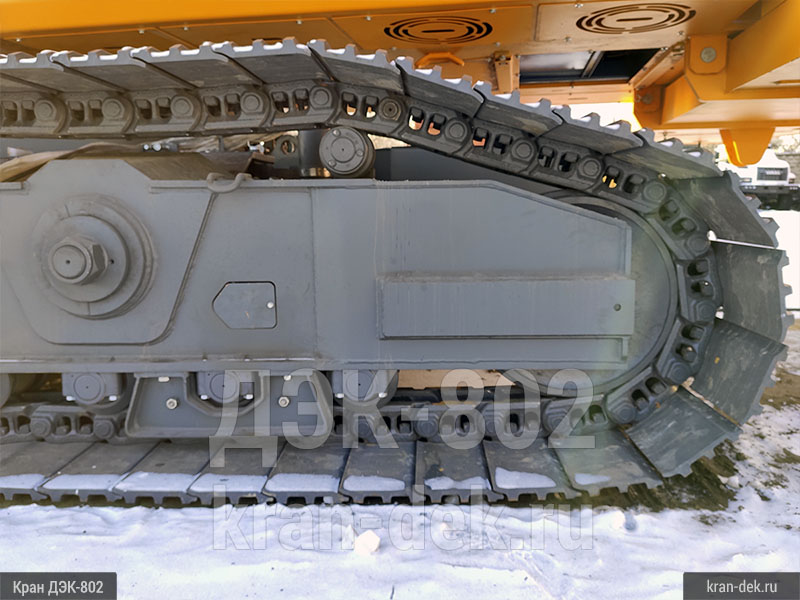

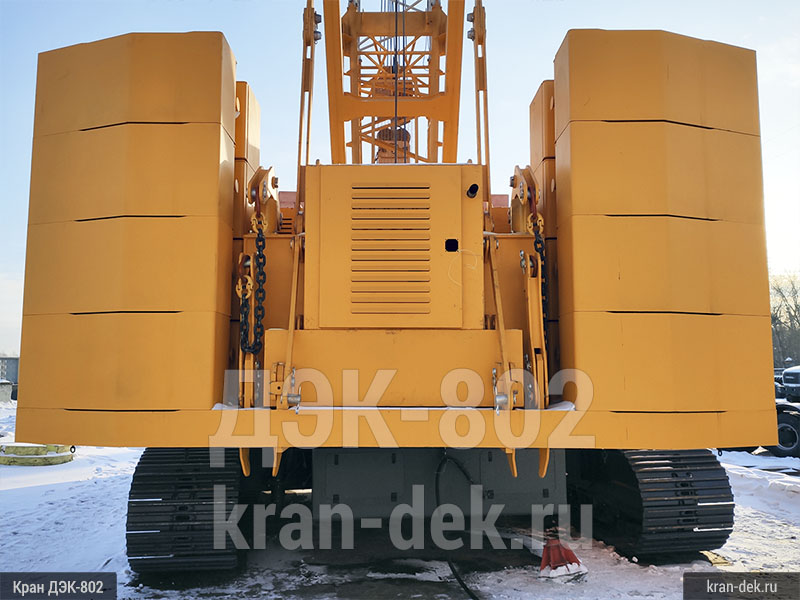

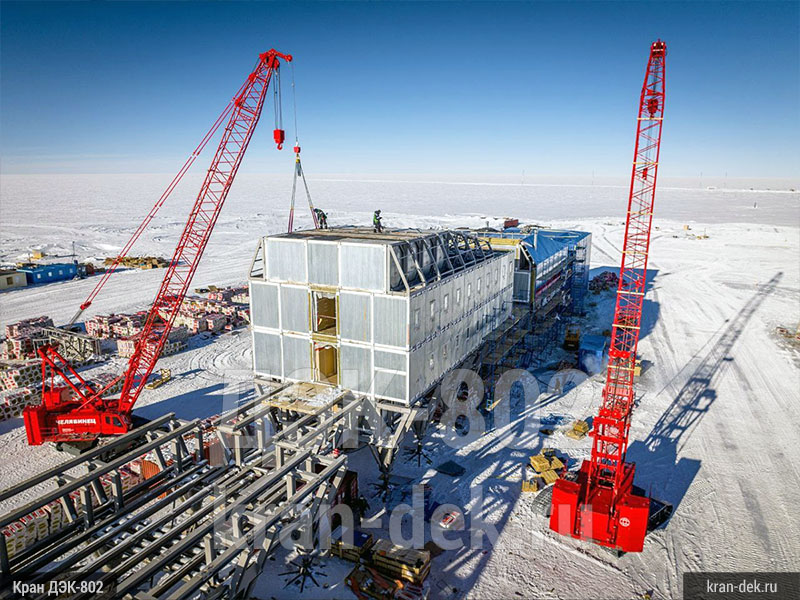

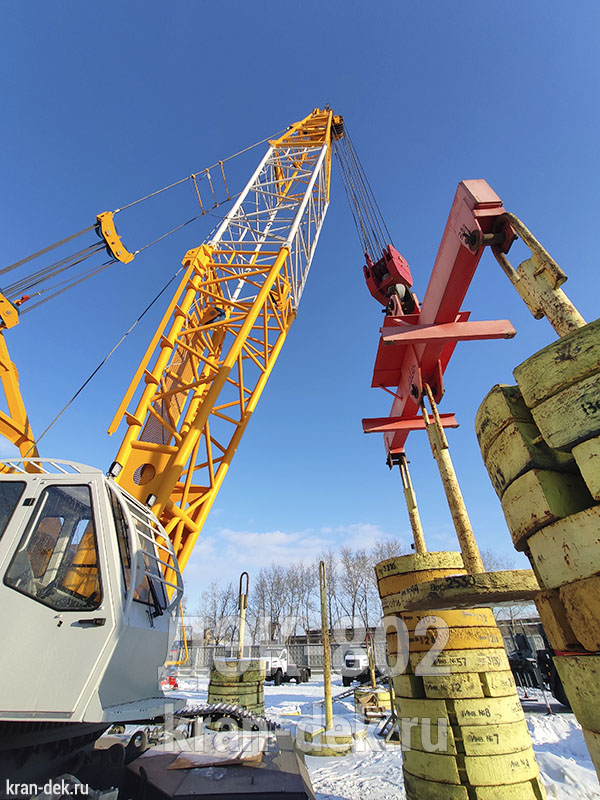

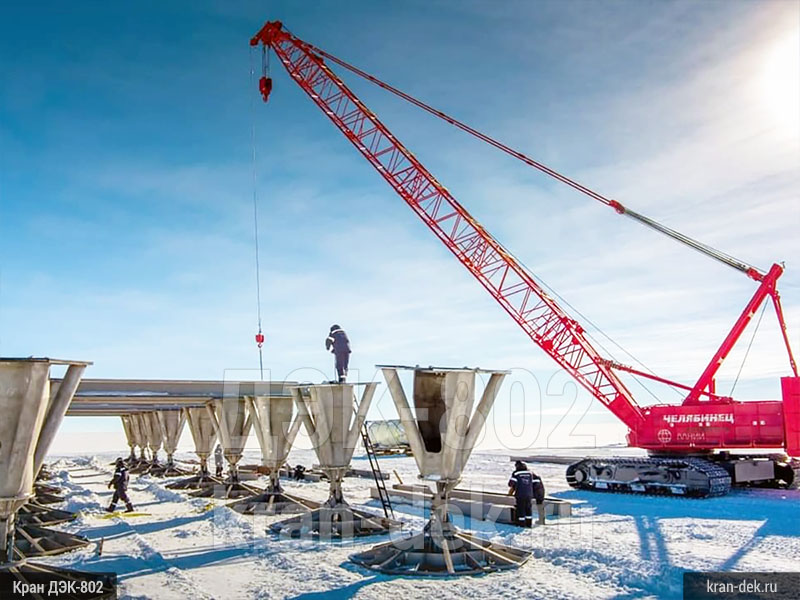

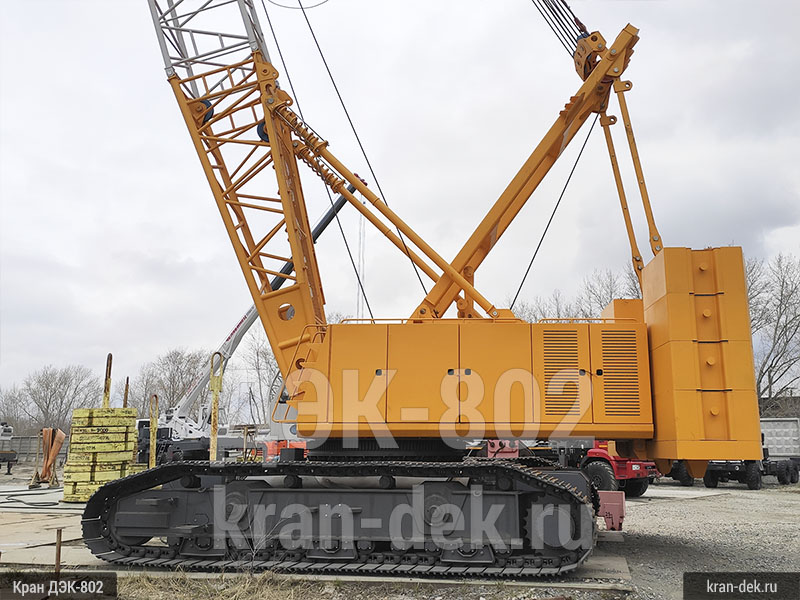

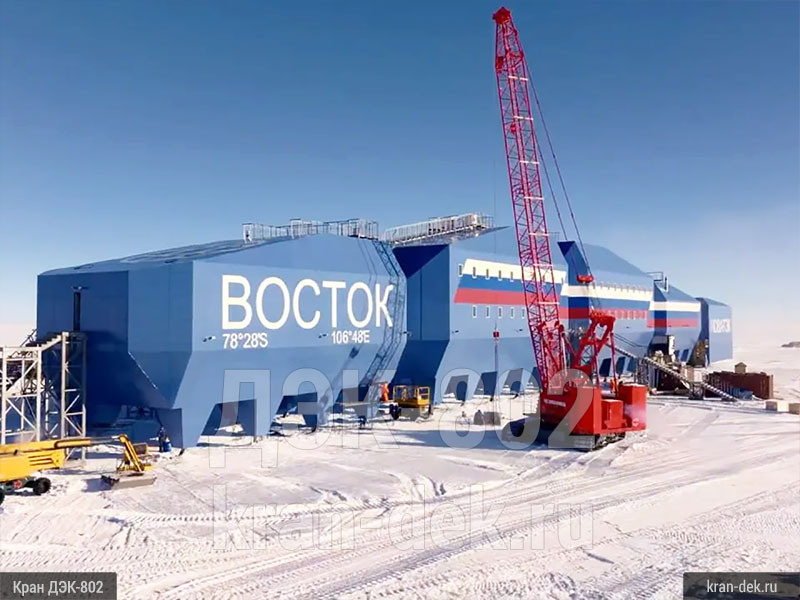

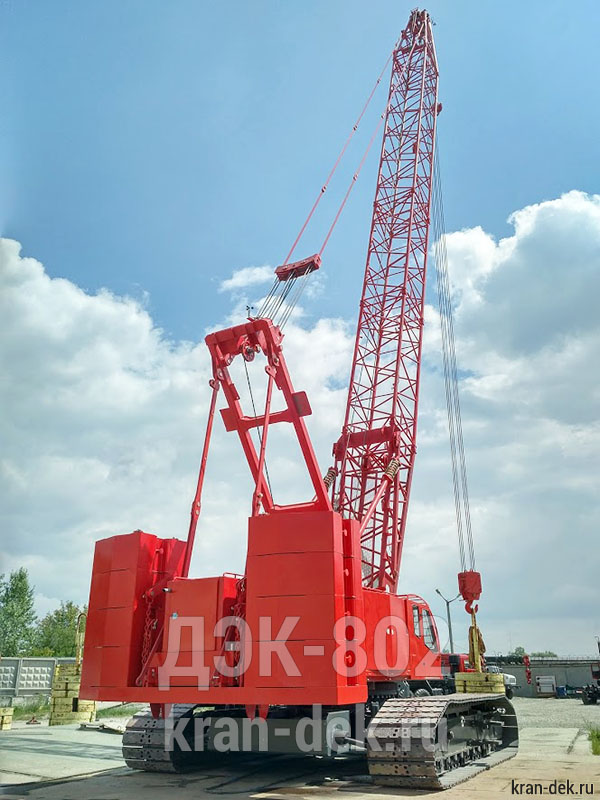

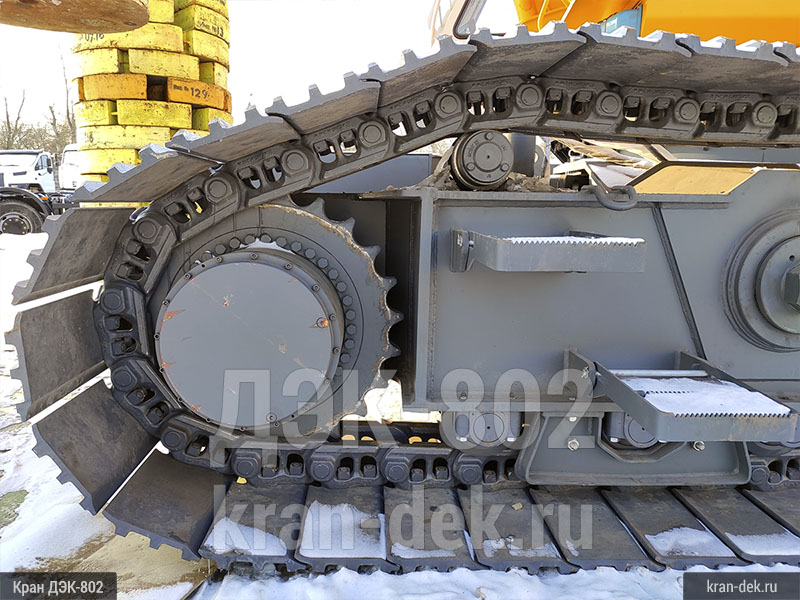

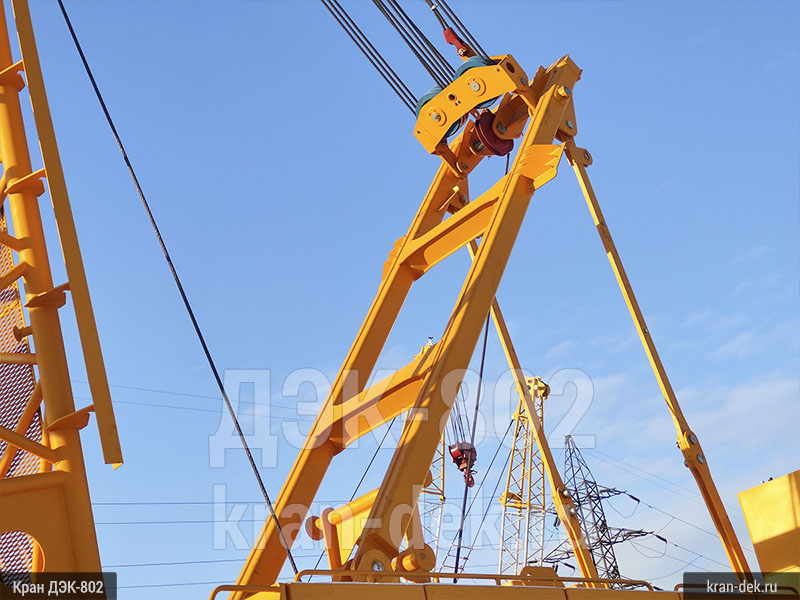

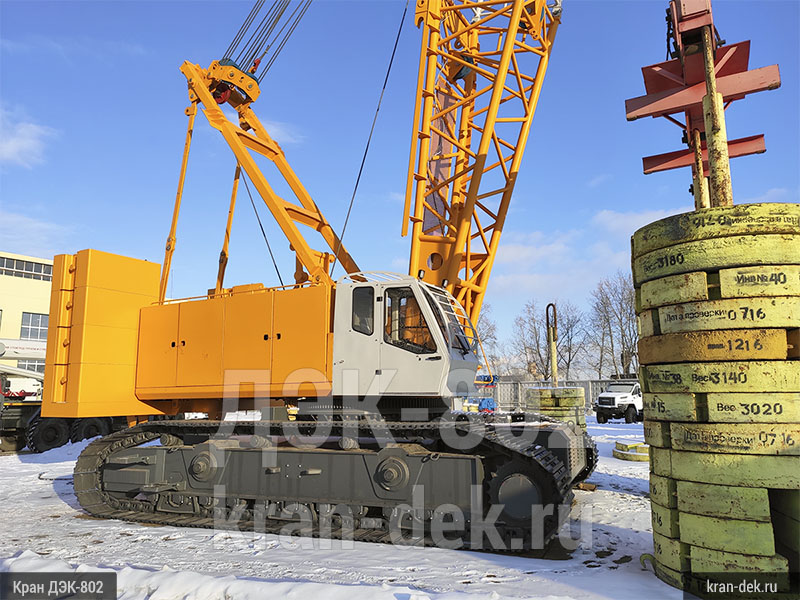

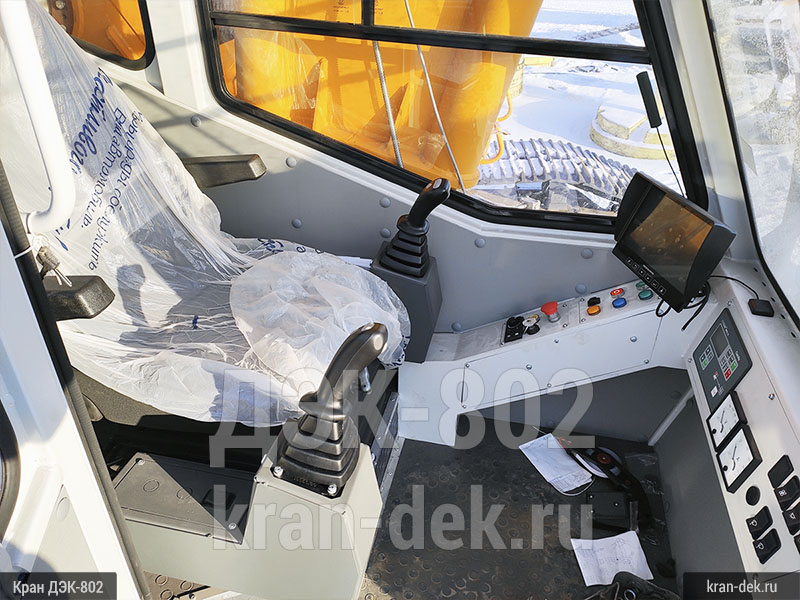

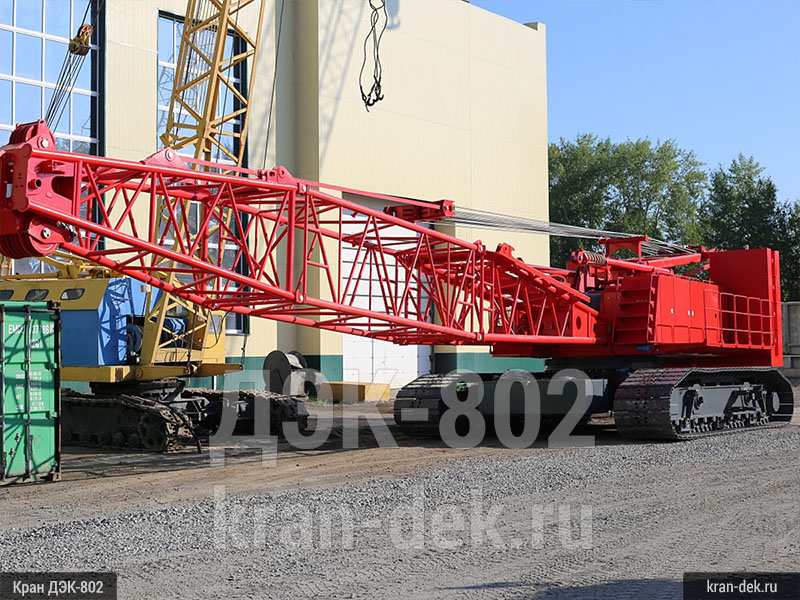

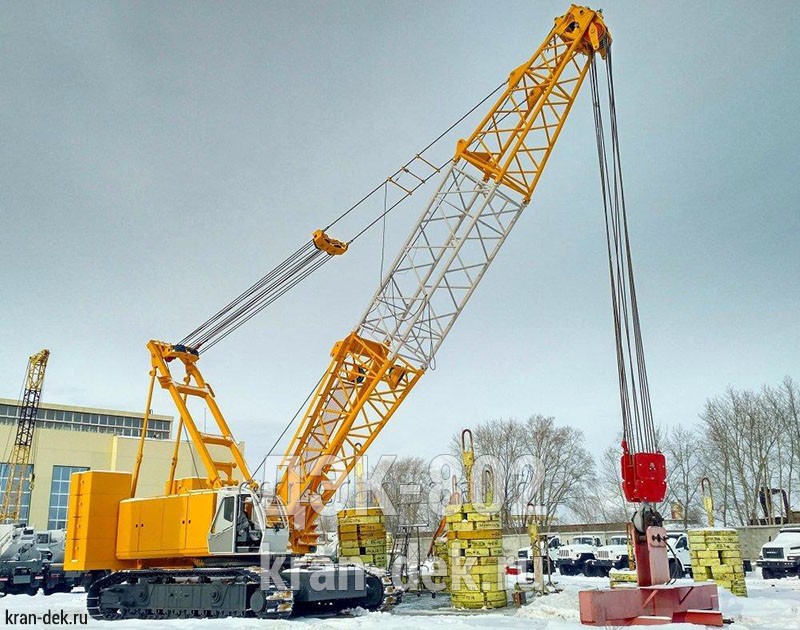

Фото гусеничного крана ДЭК-802
Вся приведенная информация носит ознакомительный характер. Отдельные характеристики, параметры и внешний вид могут отличаться от приведенных. Точные значения параметров вашего крана смотрите в прилагаемой к нему документации.
